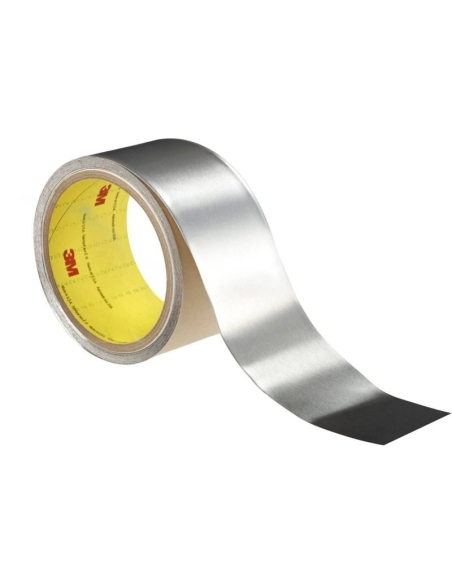

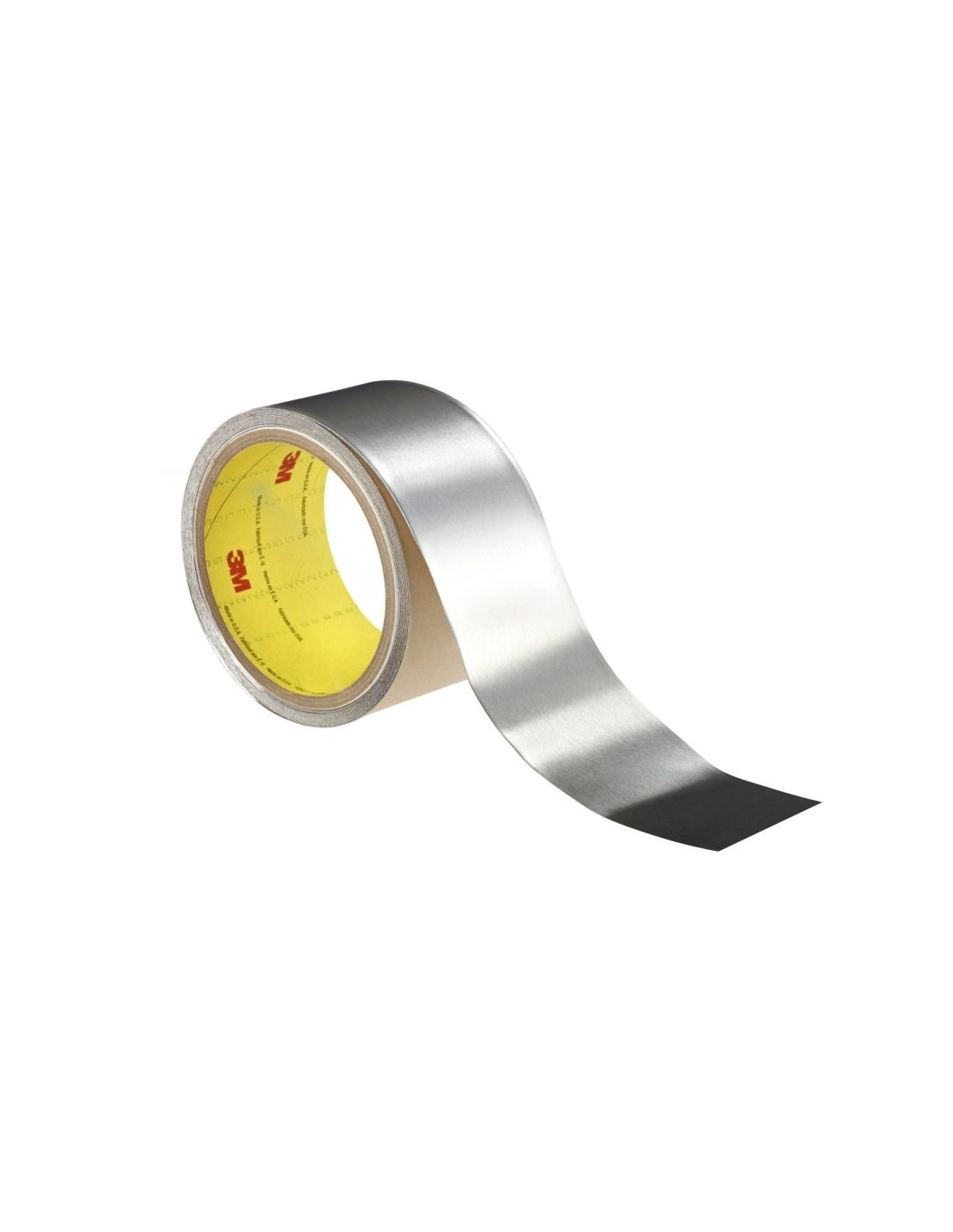

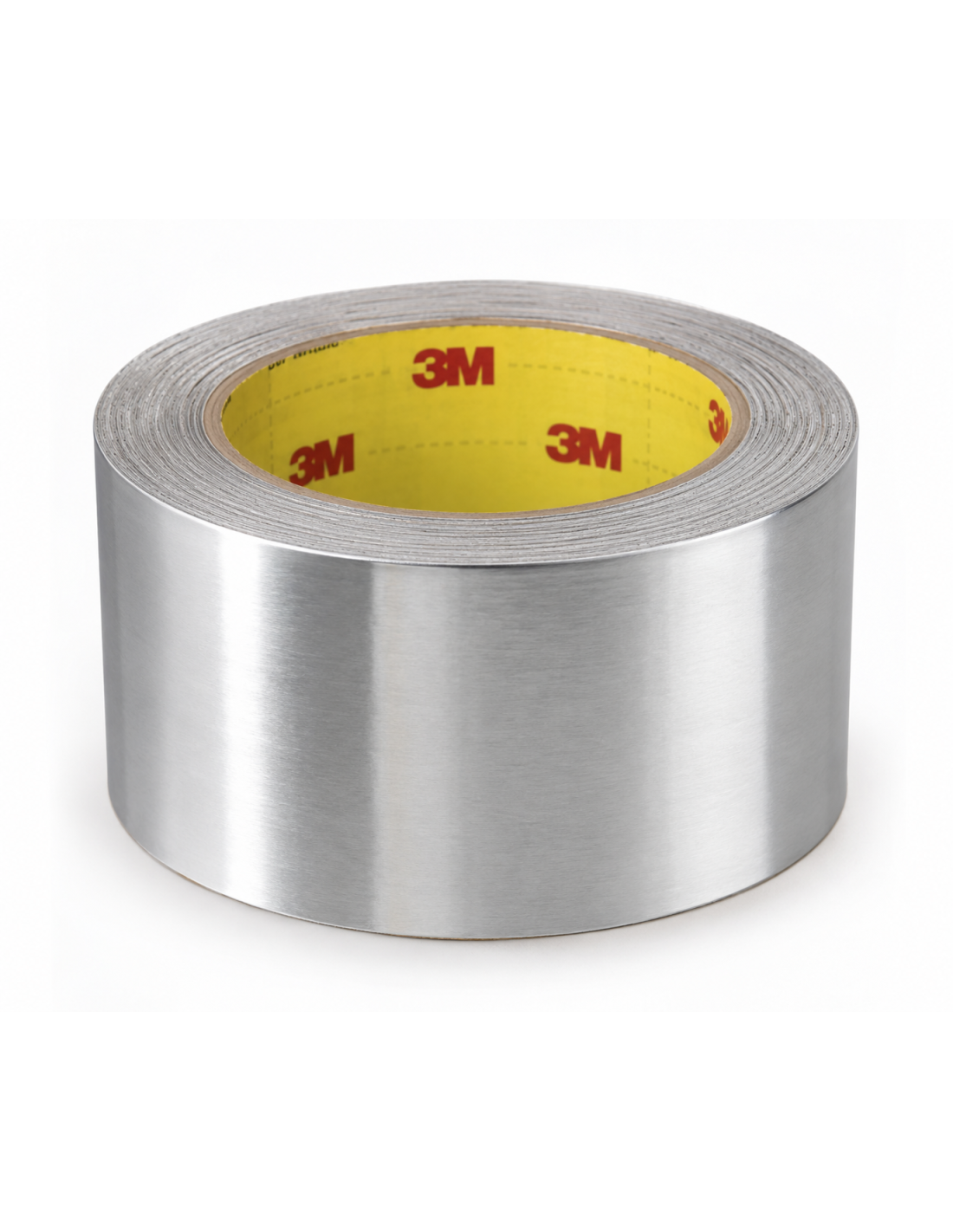

3M™ Damping Foil 2552 – 50 mm × 33 m

3M™ Damping Foil 2552 per il controllo di vibrazioni risonanti

3M™ Damping Foil 2552 è un materiale smorzante progettato per l'applicazione su pannelli vibranti e strutture di supporto. La sua costruzione combina un polimero viscoelastico sensibile alla pressione con un supporto in alluminio dead-soft, formando un sistema CLD – Constrained Layer Damper.

Il principio di funzionamento si basa sulla capacità del polimero viscoelastico di dissipare l'energia delle vibrazioni trasformandola in quantità trascurabili di calore. Questo permette di ridurre l'ampiezza delle vibrazioni e, di conseguenza, il rumore trasmesso attraverso la struttura.

Il massimo effetto smorzante è dichiarato nell'intervallo 0 °C / +60 °C, mentre il prodotto presenta un intervallo di utilizzo da −32 °C a +80 °C.

La configurazione trattata in questa scheda è 50 mm × 33 m.

Caratteristiche principali

• Costruzione CLD – Constrained Layer Damper
• Supporto in alluminio dead-soft
• Polimero viscoelastico acrilico
• Adesione sensibile alla pressione
• Spessore supporto in alluminio: 0,25 mm
• Spessore polimero viscoelastico: 0,13 mm
• Spessore totale: 0,38 mm
• Adesione su acciaio: 72 N/100 mm
• Resistenza a trazione: 2205 N/100 mm
• Allungamento a rottura: 12%
• Intervallo di utilizzo: −32 °C / +80 °C
• Massimo effetto smorzante: 0 °C / +60 °C
• Liner in carta politenata easy-release
• Idoneità alla realizzazione di parti fustellate documentata dal produttore.

Tabella tecnica

• Prodotto documentato nel TDS: 3M™ Damping Foil 2552
• Tipologia: foglio/nastro smorzante antivibrazione
• Principio costruttivo: constrained layer damper – CLD
• Supporto: alluminio dead-soft
• Spessore supporto: 10 mil / 0,25 mm
• Polimero: acrilico viscoelastico
• Spessore polimero: 5 mil / 0,13 mm
• Liner: carta politenata 58# easy-release
• Spessore totale: 15 mil / 0,38 mm
• Peso totale: 0,17 lb/ft²
• Adesione su acciaio: 72 N/100 mm – ASTM D-3330
• Resistenza a trazione: 2205 N/100 mm – ASTM D-3759
• Allungamento a rottura: 12% – ASTM D-3759
• Intervallo di utilizzo: da −32 °C a +80 °C
• Massimo effetto smorzante: da 0 °C a +60 °C
• Larghezza dichiarata: minimo 2", massimo 23,5"
• Lunghezza standard: 36 yd
• Formato commerciale PFR: 50 mm × 33 m.

I dati tecnici riportati dal produttore sono rappresentativi o tipici e non devono essere utilizzati per la messa a specifica.

Materiali compatibili

Il TDS documenta espressamente l'impiego del 3M™ Damping Foil 2552 per ridurre rumore risonante, vibrazioni e affaticamento su pannelli in metallo, pannelli in plastica e strutture di supporto.

Il documento cita inoltre applicazioni nelle quali il contatto tra plastica o metallo e altri materiali può generare vibrazioni potenzialmente dannose.

La prestazione effettiva del sistema smorzante dipende però dall'interazione tra il prodotto e la struttura sulla quale viene applicato.

Applicazioni consigliate

Il TDS indica applicazioni in ambito:

• industriale;
• apparecchiature elettroniche;
• elettrodomestici;
• pannelli metallici;
• pannelli plastici;
• strutture di supporto;
• sistemi nei quali è necessario ridurre vibrazioni risonanti;
• applicazioni nelle quali le vibrazioni possono generare rumore strutturale o affaticamento.

Esperienza applicativa PFR

Per un materiale smorzante come 3M™ Damping Foil 2552, la sola superficie coperta non è sufficiente a determinare il risultato finale.

La prestazione dipende dall'interazione tra il sistema smorzante e la struttura. Il TDS evidenzia in particolare l'importanza di geometria, rigidezza della struttura, temperatura e frequenza delle vibrazioni.

In fase progettuale PFR può quindi partire dalle caratteristiche del pannello e dal fenomeno vibratorio da controllare per valutare geometria, formato e area di applicazione.

Come funziona

Quando 3M™ Damping Foil 2552 viene applicato a una struttura vibrante, il polimero viscoelastico dissipa parte dell'energia generata dalla vibrazione convertendola in quantità trascurabili di calore.

Questo meccanismo consente di ridurre ampiezza delle vibrazioni e rumore trasmesso dalla struttura.

Il grafico riportato a pagina 1 del TDS mostra inoltre come il fattore di perdita del sistema vari in funzione della temperatura e delle differenti modalità di vibrazione della struttura di prova. I risultati derivano da prove ASTM E756-83 effettuate su una trave in acciaio e devono quindi essere interpretati nel contesto della configurazione testata.

Resistenza a solventi e carburanti

Quando il polimero è correttamente laminato tra due materiali impermeabili, il TDS documenta resistenza a esposizioni intermittenti ad acidi e alcali moderati, molti oli, grasso, benzina, cherosene, carburante JP-4, fluidi idraulici e determinati solventi idrocarburici e chetonici.

Il produttore specifica però che l'immersione continua in solventi o carburanti non è raccomandata.

Aspetti produttivi e converting

Questa referenza è particolarmente interessante dal punto di vista del converting perché il TDS documenta espressamente la possibilità di realizzare fogli e parti fustellate secondo specifiche del cliente.

Il liner presente sul prodotto viene inoltre indicato da 3M come elemento che facilita la capacità di fustellatura.

PFR può quindi valutare taglio in larghezza, fogli, sagome e particolari fustellati in funzione della geometria della superficie vibrante e del processo di assemblaggio.

Formati e personalizzazioni

La configurazione richiesta è:

50 mm × 33 m

Il TDS riporta una larghezza minima di 2" (circa 50,8 mm) e una massima di 23,5" (circa 596,9 mm), oltre a una lunghezza standard di 36 yd, circa 32,9 m.

Il formato PFR 50 mm × 33 m è quindi molto vicino alle dimensioni nominali indicate dal produttore, ma la larghezza esatta di 50 mm deve essere trattata come configurazione commerciale PFR e non come misura letteralmente riportata nel TDS.

Considerazioni progettuali

Le prestazioni di smorzamento non dipendono esclusivamente dal prodotto. 3M evidenzia che geometria, rigidezza e caratteristiche della struttura influenzano il risultato ottenibile.

Anche temperatura e frequenza sono parametri rilevanti. Il prodotto presenta il massimo effetto smorzante dichiarato tra 0 °C e +60 °C, mentre l'intervallo complessivo di utilizzo è −32 °C / +80 °C.

Per applicazioni critiche è quindi opportuno verificare il comportamento sulla struttura reale anziché basarsi esclusivamente sui valori nominali del materiale.

Perché scegliere 3M™ Damping Foil 2552

La caratteristica distintiva di 3M™ Damping Foil 2552 è la costruzione CLD, che combina il comportamento dissipativo del polimero viscoelastico con il vincolo fornito dal supporto in alluminio.

Il prodotto non svolge semplicemente una funzione di copertura: è progettato specificamente per il controllo delle vibrazioni risonanti e per la conseguente riduzione del rumore strutturale.

La disponibilità di un liner e l'idoneità documentata alla fustellatura permettono inoltre di progettare geometrie specifiche in funzione dell'area da trattare.

Supporto tecnico PFR

Per selezionare e dimensionare correttamente un materiale smorzante, PFR può partire da materiale del pannello, geometria, rigidezza, area disponibile, temperatura, frequenza delle vibrazioni e modalità di assemblaggio.

L'obiettivo è valutare non soltanto quale materiale utilizzare, ma anche dove e in quale geometria applicarlo, considerando che il risultato dipende dall'interazione tra il sistema smorzante e la struttura.

Domande frequenti

A cosa serve 3M™ Damping Foil 2552?

È progettato per controllare le vibrazioni risonanti di pannelli e strutture di supporto, contribuendo a ridurre l'ampiezza delle vibrazioni e il rumore strutturale.

Come funziona?

Il polimero viscoelastico dissipa l'energia associata alla vibrazione convertendola in quantità trascurabili di calore.

Qual è lo spessore totale?

Lo spessore totale dichiarato è 0,38 mm, composto da 0,25 mm di alluminio e 0,13 mm di polimero viscoelastico.

Qual è l'intervallo di temperatura?

L'intervallo di utilizzo dichiarato è −32 °C / +80 °C, mentre il massimo effetto smorzante è indicato tra 0 °C e +60 °C.

Può essere fustellato?

Sì. Il TDS documenta la possibilità di realizzare parti fustellate e indica espressamente che il liner offre capacità di fustellatura.

Su quali pannelli può essere utilizzato?

3M cita espressamente pannelli metallici, pannelli plastici e strutture di supporto nelle applicazioni finalizzate alla riduzione di vibrazioni, rumore risonante e affaticamento.

Contatta il team PFR

3M™ Damping Foil 2552 – 50 mm × 33 m è un materiale smorzante con costruzione CLD, sviluppato per controllare vibrazioni risonanti e contribuire alla riduzione del rumore strutturale.

PFR può supportare la valutazione di materiale, geometria e rigidezza del pannello, temperatura, frequenza delle vibrazioni e configurazione del particolare, oltre alla definizione di formati e geometrie personalizzate.

Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
