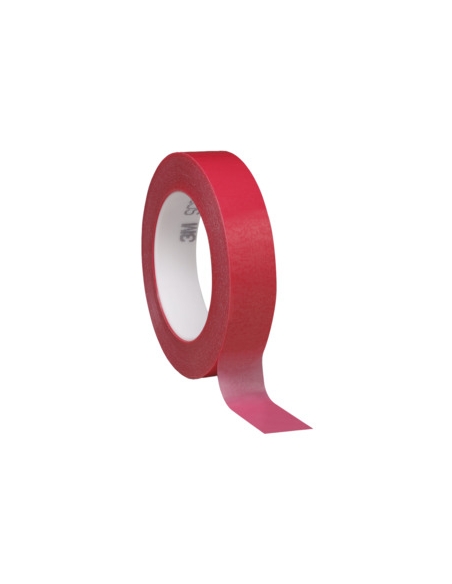

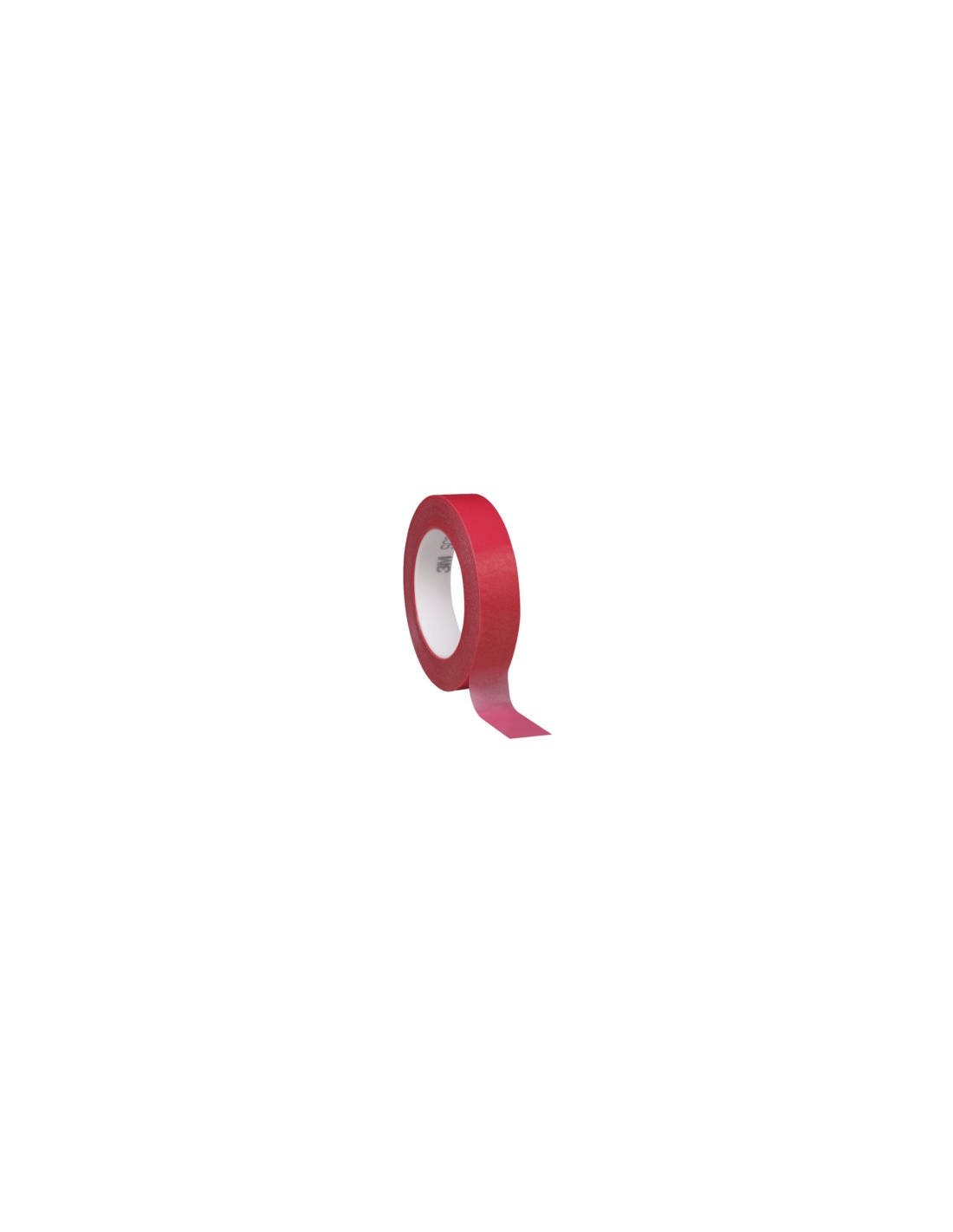

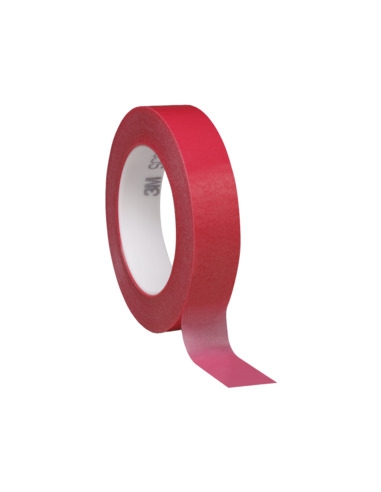

3M™ Circuit Plating Tape 1280 Rosso 0,091 mm – 1220 mm × 66 m

3M™ Circuit Plating Tape 1280: nastro in poliestere per mascheratura di circuiti stampati

Il 3M™ Circuit Plating Tape 1280 è un nastro adesivo tecnico sviluppato specificamente per la mascheratura dei circuiti stampati durante i processi di elettrodeposizione.

La struttura del prodotto è composta da un supporto in film di poliestere abbinato a uno speciale adesivo costituito da una miscela silicone/gomma. Il nastro è di colore rosso, caratteristica che ne facilita l'individuazione durante le lavorazioni.

Il film in poliestere è caratterizzato da un basso allungamento durante l'applicazione, rendendo il prodotto adatto sia all'applicazione manuale sia tramite macchinari. Il supporto contribuisce inoltre a ridurre l'allungamento e il recupero elastico del nastro, limitando la formazione di linee di mascheratura irregolari.

Un'altra caratteristica importante è rappresentata dallo spesso rivestimento adesivo, progettato per contribuire a ridurre il fenomeno dell'undercutting, ostacolando la penetrazione delle soluzioni tra le aree protette del circuito.

Secondo il datasheet, il prodotto è particolarmente indicato per la mascheratura di circuiti stampati durante la rimozione della saldatura e la placcatura con metalli preziosi dei contatti, oltre che per lo splicing di carte trattate con silicone.

Caratteristiche principali

• Film in poliestere a basso allungamento
• Adatto all'applicazione manuale e a macchina
• Strato adesivo spesso
• Progettato per ridurre l'undercutting
• Specifico per mascheratura durante processi galvanici

Tabella tecnica

• Prodotto: 3M™ Circuit Plating Tape 1280
• Tipologia: nastro tecnico per mascheratura
• Colore: rosso
• Supporto: poliestere
• Adesivo: miscela silicone/gomma
• Spessore supporto: 0,020 mm
• Spessore totale: 0,091 mm
• Adesione su acciaio: 33,9 N/100 mm
• Resistenza alla trazione: 525,4 N/100 mm
• Allungamento a rottura: 135%
• Lunghezze standard: 65 m e 132 m
• Codice articolo PFR: 12801220

Funzioni tecniche del supporto

Film in poliestere a basso allungamento

Il supporto in poliestere è progettato per limitare l'allungamento durante l'applicazione. Questo permette di utilizzare il 3M™ 1280 sia manualmente sia tramite macchinari e contribuisce a ottenere una linea di mascheratura più uniforme.

Riduzione dell'undercutting

Lo spesso strato adesivo contribuisce a bloccare le soluzioni di processo tra i contatti, riducendo il rischio che penetrino sotto le aree mascherate. Questa caratteristica è particolarmente importante durante i processi di placcatura.

Resistenza meccanica

Il prodotto presenta una resistenza alla trazione di 525,4 N/100 mm e un allungamento a rottura del 135%, secondo i valori riportati nella tabella tecnica a pagina 1 del datasheet.

Applicazione controllata

3M raccomanda di esercitare una pressione adeguata durante l'applicazione, preferibilmente mediante rulli rivestiti in gomma. L'applicazione manuale con rullo potrebbe infatti non fornire una pressione sufficiente. Un contorno ben visibile delle piste del circuito è indicato nel documento come segnale di una pressione adeguata.

Nota: il datasheet non specifica la larghezza della variante che stai inserendo. Le lunghezze standard riportate sono 65 m e 132 m. Se mi dai la misura esatta che avete a catalogo PFR (ad esempio 25 mm × 65 m), continuo direttamente con quella senza modificare gli altri dati tecnici.

Applicazioni consigliate

Mascheratura di circuiti stampati

Il 3M™ Circuit Plating Tape 1280 è progettato principalmente per la mascheratura di circuiti stampati durante i processi di elettrodeposizione, offrendo una soluzione specifica per proteggere determinate aree durante le lavorazioni galvaniche.

Solder stripping

Il prodotto è indicato per la mascheratura dei circuiti durante le operazioni di rimozione della saldatura (solder stripping), contribuendo a proteggere le aree che non devono essere coinvolte nel processo.

Placcatura con metalli preziosi

Tra le applicazioni principali rientra la mascheratura durante la placcatura con metalli preziosi dei contatti dei circuiti stampati. Lo spesso strato adesivo aiuta a limitare la penetrazione delle soluzioni sotto il nastro.

Splicing di carte siliconate

Il datasheet indica il 3M™ 1280 anche per lo splicing di carte trattate con silicone, ampliandone l'utilizzo oltre alle applicazioni sui circuiti stampati.

Il prodotto visto dal punto di vista del processo

Il 3M™ Circuit Plating Tape 1280 è stato sviluppato per offrire un'applicazione controllata nei processi di mascheratura tecnica.

Il film in poliestere a basso allungamento riduce l'allungamento e il successivo recupero del nastro, contribuendo a limitare la formazione di linee di stop-off irregolari. Il prodotto può essere applicato sia manualmente sia tramite macchinari.

Lo spesso rivestimento adesivo svolge invece un ruolo importante durante i processi galvanici: contribuisce a bloccare le soluzioni tra i contatti e a ridurre il fenomeno dell'undercutting.

Per ottenere una corretta applicazione, 3M raccomanda di premere saldamente il nastro utilizzando attrezzature dotate di rulli rivestiti in gomma. La semplice pressione manuale potrebbe non essere sufficiente.

Il produttore specifica inoltre che il nastro generalmente offre prestazioni migliori quando non vengono utilizzati forni per riscaldare il nastro e le schede.

Aspetti produttivi e di converting

Il 3M™ Circuit Plating Tape 1280 è disponibile, secondo il datasheet, con lunghezze standard di:

• 65 m
• 132 m

Il documento fornito non specifica invece le larghezze disponibili. Per questo motivo, nella scheda prodotto PFR è opportuno inserire la larghezza commerciale effettivamente disponibile senza attribuirla al datasheet 3M.

Considerazioni progettuali

Prima di utilizzare il 3M™ Circuit Plating Tape 1280 è opportuno valutare:

• tipo di circuito o substrato;
• processo galvanico utilizzato;
• pressione applicata durante la posa;
• necessità di limitare l'undercutting;
• precisione richiesta nella linea di mascheratura;
• eventuale utilizzo per splicing;
• condizioni del processo produttivo.

3M raccomanda inoltre la pulizia del circuito con solvente per facilitare le successive operazioni di saldatura.

Stoccaggio e durata

Il 3M™ Circuit Plating Tape 1280 deve essere conservato nella confezione originale in condizioni comprese tra 15 °C e 27 °C, con un'umidità relativa del 50%.

Per ottenere le migliori prestazioni, 3M raccomanda di utilizzare il prodotto entro 18 mesi dalla data di produzione.

Quando scegliere questo prodotto

Il 3M™ Circuit Plating Tape 1280 è indicato quando sono richiesti:

• mascheratura di circuiti stampati;
• applicazioni durante l'elettrodeposizione;
• solder stripping;
• placcatura con metalli preziosi;
• supporto in poliestere a basso allungamento;
• adesivo in miscela silicone/gomma;
• riduzione dell'undercutting;
• linea di mascheratura più uniforme;
• applicazione manuale o a macchina;
• splicing di carte siliconate.

Come si usa

1. Sgrassare e asciugare la superficie: nei bagni chimici un residuo sotto il nastro diventa un punto di infiltrazione.
2. Applicare il nastro sulla zona da proteggere senza tenderlo.
3. Pressare con decisione lungo tutto il perimetro, che è il punto critico della mascheratura.
4. Rimuovere il nastro dopo il trattamento, tirando lentamente a un angolo ridotto.

Esperienza applicativa PFR

Il 3M™ Circuit Plating Tape 1280 rappresenta una soluzione tecnica specifica per i processi industriali nei quali è richiesta una mascheratura precisa e affidabile, in particolare nel settore dei circuiti stampati e delle lavorazioni galvaniche.

Il colore rosso facilita inoltre l'identificazione visiva del nastro durante le operazioni di applicazione e rimozione.

Supporto tecnico PFR

Il team PFR supporta aziende e professionisti nella scelta del nastro tecnico più adatto alle esigenze del processo, valutando tipologia di mascheratura, substrato, lavorazione galvanica e formato richiesto.

Domande frequenti

A cosa serve il 3M™ Circuit Plating Tape 1280?

È progettato principalmente per la mascheratura dei circuiti stampati durante l'elettrodeposizione.

Di che colore è?

Il prodotto è di colore rosso.

Quale supporto utilizza?

Il supporto è costituito da film di poliestere a basso allungamento.

Quale adesivo utilizza?

Il datasheet indica un adesivo costituito da una miscela silicone/gomma.

Qual è lo spessore totale?

Lo spessore totale è di 0,091 mm, mentre il supporto in poliestere presenta uno spessore di 0,020 mm.

Può essere utilizzato per lo splicing?

Sì. Tra le applicazioni indicate da 3M è presente lo splicing di carte trattate con silicone.

Come deve essere applicato?

3M raccomanda di premere saldamente il nastro utilizzando rulli rivestiti in gomma, poiché la pressione ottenuta con la sola applicazione manuale potrebbe non essere sufficiente.

Quanto dura a magazzino?

Per le migliori prestazioni, il prodotto dovrebbe essere utilizzato entro 18 mesi dalla data di produzione, rispettando le condizioni di conservazione indicate da 3M.
