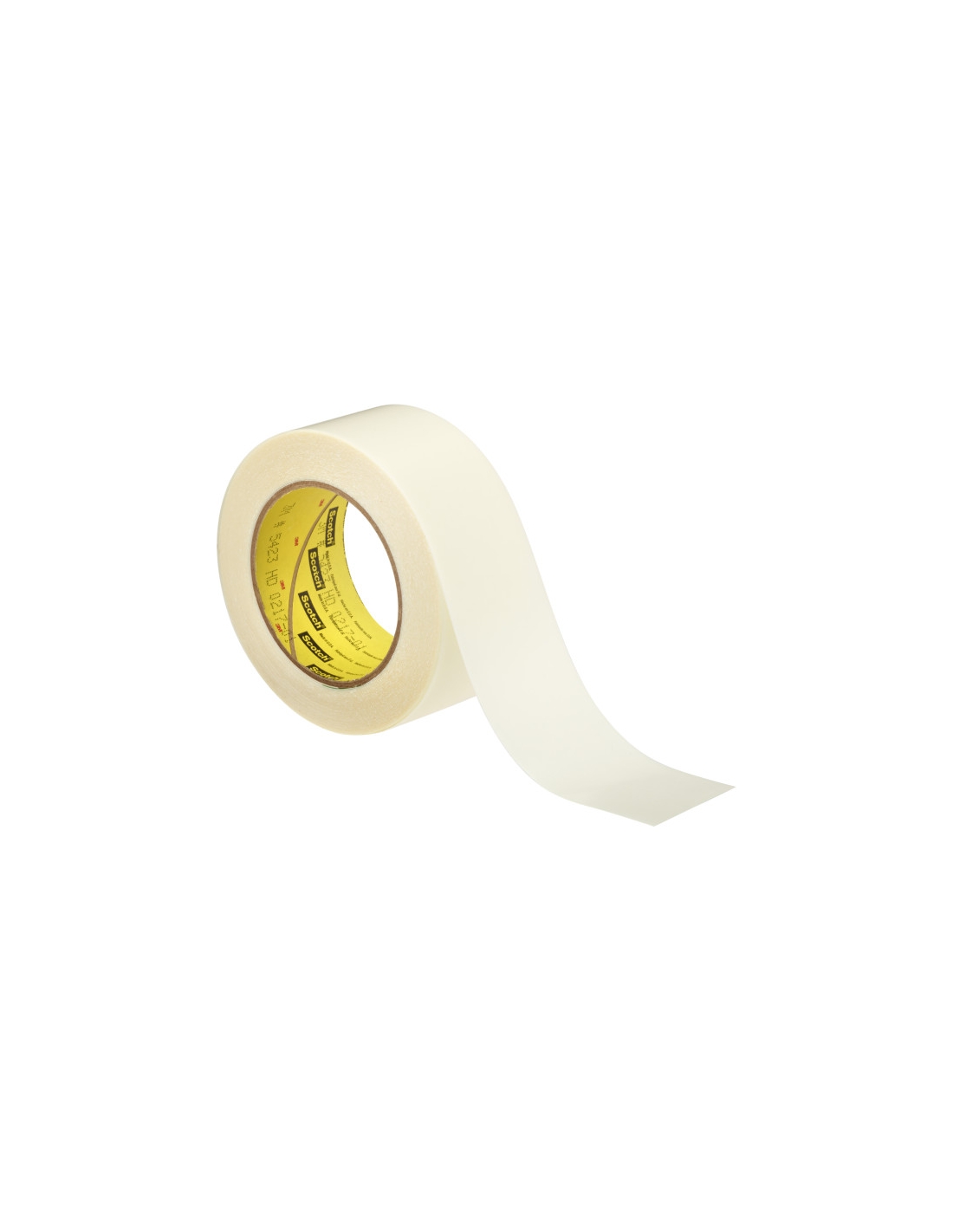

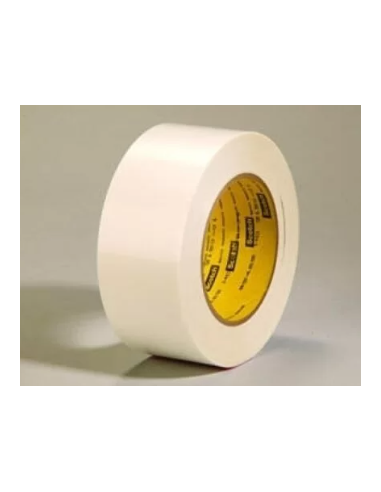

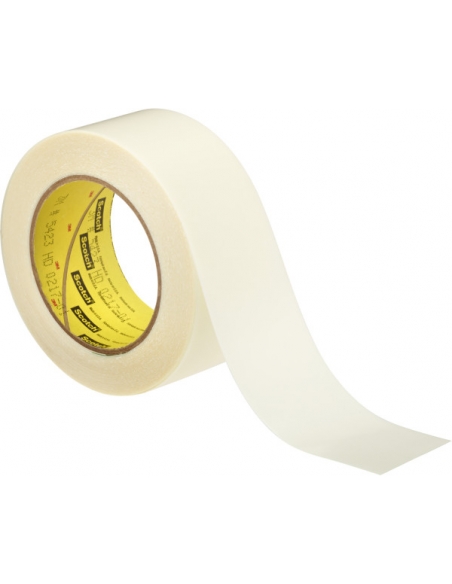

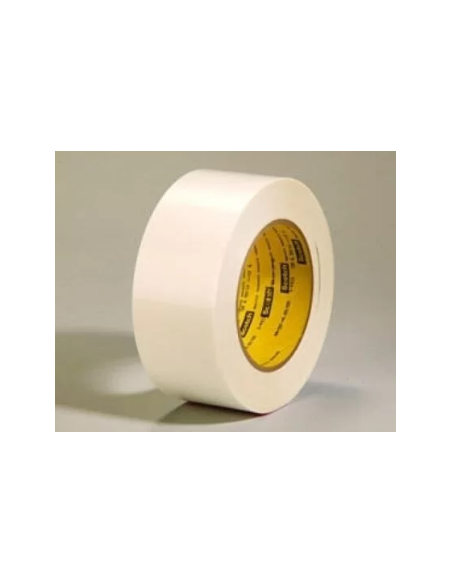

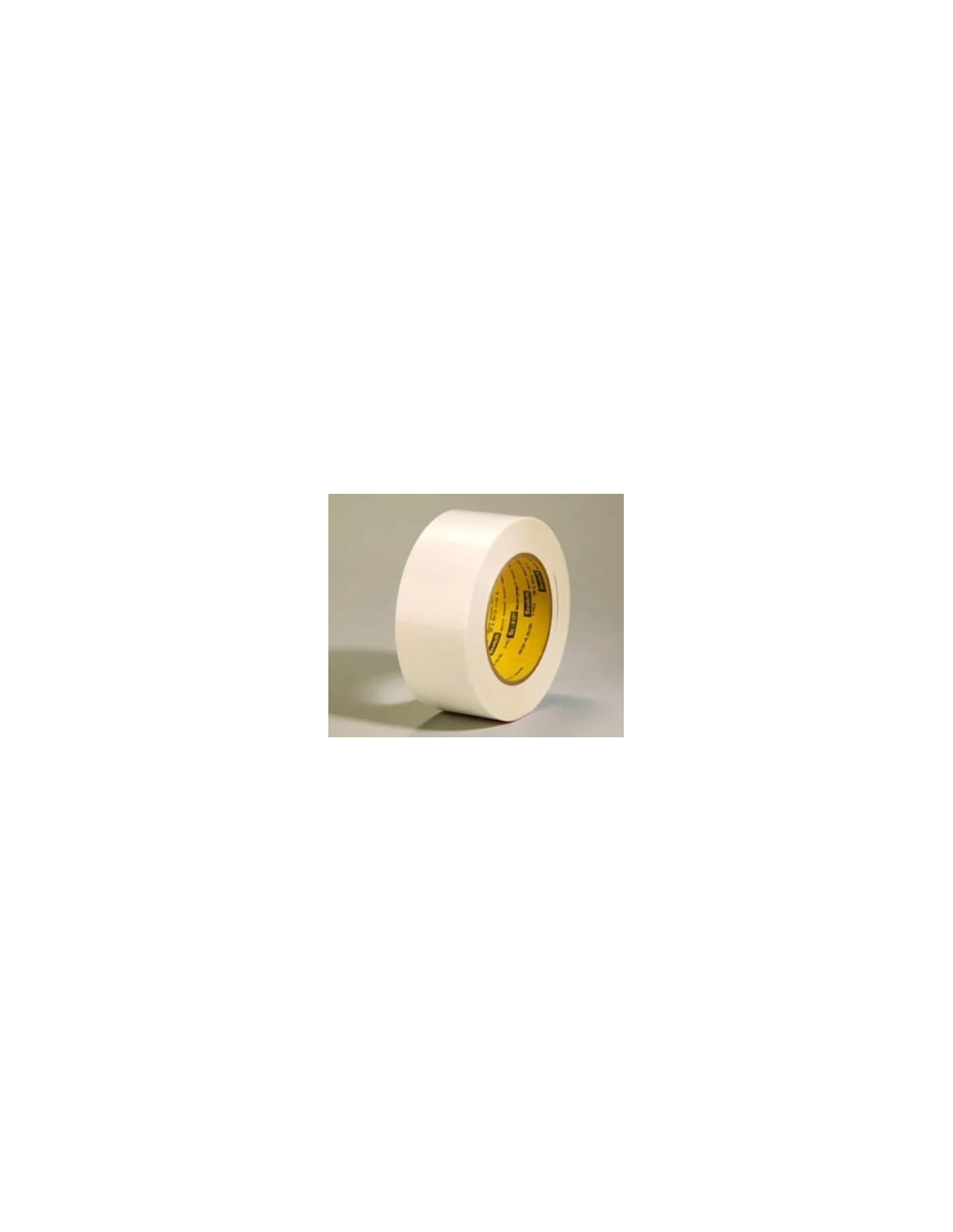

3M™ 5423 Nastro UHMW-PE Antiabrasione 0,28 mm – 508 mm × 16,5 m

3M™ 5423: nastro UHMW-PE antiabrasione per protezione dall'usura e scorrimento

Il 3M™ 5423 è un nastro tecnico con supporto in polietilene ad alto peso molecolare UHMW, adesivo gomma-resina e liner in carta siliconata.

Il polietilene UHMW viene descritto da 3M come un materiale termoplastico caratterizzato da una combinazione di proprietà che lo rende particolarmente indicato per applicazioni nelle quali sono richieste resistenza agli urti e facilità di scorrimento. 5423 (1) 5423 (1)

Il 5423 presenta uno spessore del supporto di 0,25 mm e uno spessore totale di 0,28 mm. La resistenza a trazione dichiarata è di 96,3 N/cm, mentre l'adesione all'acciaio è pari a 2,8 N/cm. La temperatura d'esercizio riportata nel bollettino è compresa tra -34 °C e +107 °C. 5423 (1)

Un elemento distintivo rispetto al 5421 è proprio lo spessore: 3M specifica espressamente che il nastro 5423 ha un supporto più spesso per migliorare la durata in esercizio contro l'usura. 5423 (1)

Caratteristiche principali

• Supporto in polietilene UHMW
• Adesivo gomma-resina
• Liner in carta siliconata
• Spessore supporto: 0,25 mm
• Spessore totale: 0,28 mm
• Adesione all'acciaio: 2,8 N/cm
• Resistenza a trazione: 96,3 N/cm
• Temperatura d'esercizio: da -34 °C a +107 °C
• Eccellente resistenza all'abrasione
• Elevata resistenza agli urti
• Basso coefficiente di frizione
• Buona antiaderenza
• Bassissimo assorbimento di umidità
• Proprietà autolubrificanti
• Capacità di smorzare i rumori
• Resistenza alla corrosione e a una vasta gamma di agenti chimici
• Capacità di adattarsi a superfici curve
• Rimozione dichiarata senza residui
• Supporto più spesso rispetto al 5421 per migliorare la durata contro l'usura
• Possibilità di fustellatura
• Formato commerciale PFR: 508 mm × 16,5 m 5423 (1) 5423 (1)

Resistenza all'abrasione

La resistenza all'abrasione costituisce una delle proprietà principali del polietilene UHMW utilizzato nei nastri 5421 e 5423.

3M dichiara che il materiale presenta eccellente resistenza all'abrasione e che, nelle applicazioni antifrizione, può superare il PTFE e altri materiali. 5423 (1)

Il bollettino riporta inoltre un confronto mediante metodo di prova Taber, espresso come perdita di peso in milligrammi con carico di 1000 giri. I valori riportati nella documentazione mostrano la ridotta perdita di materiale dell'UHMW rispetto agli altri materiali confrontati. 5423 (1)

Il dato deve essere interpretato nel contesto delle specifiche condizioni della prova e non trasformato in una superiorità assoluta per qualsiasi applicazione industriale.

Resistenza agli urti e durata contro l'usura

Il polietilene UHMW offre, secondo 3M, elevata resistenza agli urti. Il bollettino specifica inoltre che la durezza superficiale aumenta sotto l'impatto. 5423 (1)

Per il 5423 questo aspetto è associato a una costruzione più robusta rispetto al 5421. Il supporto del 5423 misura infatti 0,25 mm, contro 0,13 mm del 5421, mentre lo spessore totale è rispettivamente di 0,28 mm e 0,18 mm nel bollettino fornito. 5423 (1)

3M collega direttamente il maggiore spessore del 5423 alla migliore durata in esercizio contro l'usura. 5423 (1)

Basso coefficiente di frizione

Il 5423 è indicato per applicazioni nelle quali è importante facilitare lo scorrimento tra superfici.

3M dichiara che il polietilene UHMW presenta un basso coefficiente di frizione, superato soltanto da alcuni PTFE. 5423 (1)

La tabella tecnica del bollettino riporta valori di coefficiente di frizione cinetica pari a:

• 0,11 su acciaio
• 0,15 su legno
• 0,20 su plastica 5423 (1)

Questi valori devono essere letti nelle condizioni di prova del documento e non estesi automaticamente a qualsiasi combinazione di materiali o condizioni operative.

Antiaderenza e autolubrificazione

Il polietilene UHMW offre anche proprietà di antiaderenza. Secondo 3M, superfici asciutte o umide e materiali viscosi non si attaccano al materiale UHMW nelle condizioni considerate. 5423 (1)

Il materiale viene inoltre definito autolubrificante e può essere utilizzato nelle situazioni in cui non è possibile impiegare un lubrificante. 5423 (1)

Queste caratteristiche risultano particolarmente rilevanti nelle applicazioni di scorrimento e trasporto documentate dal produttore.

Assorbimento di umidità

Il bollettino riporta per i nastri 5421 e 5423 un coefficiente di assorbimento dell'acqua dello 0,01%, determinato dopo immersione per 24 ore a 24 °C. 5423 (1)

3M descrive inoltre il polietilene UHMW come caratterizzato da bassissimo assorbimento di umidità, indicando che può essere utilizzato in presenza di vapori senza subire alterazioni. 5423 (1)

Resistenza chimica e alla corrosione

3M attribuisce al polietilene UHMW una resistenza alla corrosione e agli agenti chimici, dichiarando una buona resistenza a una vasta gamma di agenti corrosivi.

Nel bollettino vengono citati, come esempi, idrogeno liquido e soluzioni di acido acetico e bromidrico a bassa temperatura. 5423 (1)

Questi esempi non costituiscono una tabella completa di compatibilità chimica. La resistenza effettiva deve quindi essere verificata considerando sostanza, concentrazione, temperatura, durata del contatto e condizioni reali del processo.

Riduzione del rumore

Tra le proprietà documentate dell'UHMW compare la capacità di smorzare i rumori.

3M indica un elevato assorbimento del rumore che può contribuire a ridurne il livello su macchinari e attrezzature. 5423 (1)

Tra i benefici riportati nel bollettino compare infatti la riduzione del livello di rumore dell'ambiente. 5423 (1)

Utilizzo con prodotti alimentari

Il bollettino tecnico riporta che il polietilene UHMW è utilizzabile con prodotti alimentari e che si adatta all'uso su attrezzature di trattamento alimentare nel rispetto delle norme FDA. 5423 (1)

Questa dichiarazione deve essere mantenuta nei termini del documento fornito. Il bollettino non riporta in queste pagine uno specifico riferimento normativo FDA o una dichiarazione dettagliata di conformità relativa alla singola configurazione commerciale.

Per applicazioni nel settore alimentare è quindi opportuno verificare la documentazione di conformità aggiornata relativa alla fornitura specifica.

Materiali compatibili

Il bollettino tecnico non contiene una tabella completa dei substrati dichiarati compatibili con il 5423.

Acciaio, legno e plastica compaiono nella tabella relativa al coefficiente di frizione cinetica, ma questi valori non devono essere interpretati automaticamente come una dichiarazione universale di compatibilità adesiva. 5423 (1)

Le applicazioni documentate comprendono invece differenti superfici e componenti industriali. La compatibilità finale dell'adesivo gomma-resina deve essere verificata direttamente sul substrato effettivo.

Applicazioni consigliate

3M indica i nastri 5421 e 5423 per applicazioni quali:

• binari guida su convogliatori;
• avvolgimento su guide curve;
• piastre a contatto con collanti o sigillanti;
• raschiatori;
• pareti interne di cabine di spruzzatura vernici;
• scivoli per carbone;
• convogliatori per contenitori in vetro;
• scorrimento di cassetti;
• scivoli per grano e alimentari in genere;
• scivoli per lo scarico di prodotti abrasivi;
• schermi per sabbiatura. 5423 (1)

Queste applicazioni mostrano come il prodotto sia orientato principalmente a situazioni caratterizzate da scorrimento, abrasione, urti, accumulo di materiali o necessità di ridurre l'attrito.

Esperienza applicativa PFR

Il 3M™ 5423 può essere valutato quando il processo richiede una protezione antiusura più robusta, soprattutto in presenza di abrasione e scorrimento ripetuti.

Rispetto al 5421, il 5423 presenta un supporto di 0,25 mm anziché 0,13 mm e una resistenza a trazione di 96,3 N/cm anziché 52,6 N/cm secondo il bollettino fornito. 5423 (1)

La scelta del 5423 può quindi essere valutata quando la durata contro l'usura rappresenta un parametro prioritario, coerentemente con l'indicazione 3M secondo cui il supporto più spesso è finalizzato proprio a migliorare la durata in esercizio. 5423 (1)

Il formato commerciale PFR da 508 mm × 16,5 m offre inoltre una superficie ampia che può essere valutata per rivestimenti estesi o per successive lavorazioni di converting.

Questa considerazione sul formato costituisce esperienza applicativa PFR, non una prestazione dichiarata da 3M.

Come si usa

Il bollettino tecnico non fornisce una procedura completa di preparazione e applicazione del nastro.

Tra le caratteristiche documentate vengono però indicate:

• adesione immediata;
• capacità di adattarsi a superfici curve;
• facile applicazione;
• facile rimozione;
• rimozione dichiarata senza residui. 5423 (1) 5423 (1)

Il documento non specifica invece:

• procedura di pulizia della superficie;
• temperatura di applicazione;
• pressione di posa;
• tempo necessario per raggiungere l'adesione finale;
• durata massima dell'applicazione.

Questi parametri non devono quindi essere aggiunti senza ulteriore documentazione tecnica.

Aspetti produttivi e converting

Il 5423 utilizza un liner in carta siliconata, che protegge l'adesivo e facilita la manipolazione del materiale. 5423 (1)

Il bollettino indica espressamente tra i benefici la possibilità di fustellare il prodotto. 5423 (1)

Il formato commerciale PFR da 508 mm × 16,5 m può quindi essere valutato come base per ottenere forme o dimensioni differenti in funzione dell'applicazione.

Eventuali lavorazioni devono comunque essere definite in base alla geometria richiesta e alla fattibilità tecnica.

Formati e personalizzazioni

Formato commerciale PFR: 508 mm × 16,5 m

Le dimensioni 508 mm × 16,5 m derivano dalla configurazione commerciale PFR indicata per questa scheda. Il bollettino tecnico fornito non presenta una tabella con le dimensioni commerciali disponibili del 5423.

La documentazione conferma però la possibilità di fustellare il materiale, caratteristica utile quando è necessario ottenere geometrie specifiche. 5423 (1)

PFR può valutare eventuali larghezze, sagome o configurazioni differenti in funzione delle esigenze del processo e della fattibilità di converting.

Perché scegliere 3M™ 5423

Il 3M™ 5423 è orientato alle applicazioni nelle quali occorre combinare resistenza all'abrasione, resistenza agli urti, basso attrito e maggiore durata contro l'usura.

I principali parametri documentati sono:

• supporto in polietilene UHMW;
• adesivo gomma-resina;
• liner in carta siliconata;
• 0,25 mm di spessore del supporto;
• 0,28 mm di spessore totale;
• 2,8 N/cm di adesione all'acciaio;
• 96,3 N/cm di resistenza a trazione;
• 0,01% di assorbimento acqua dopo 24 ore a 24 °C;
• temperatura d'esercizio da -34 °C a +107 °C;
• eccellente resistenza all'abrasione;
• elevata resistenza agli urti;
• basso coefficiente di frizione;
• proprietà antiaderenti;
• capacità autolubrificante;
• capacità di smorzamento del rumore;
• possibilità di fustellatura. 5423 (1) 5423 (1)

Rispetto al 5421, il 5423 utilizza un supporto più spesso: 0,25 mm contro 0,13 mm. Anche la resistenza a trazione riportata è superiore: 96,3 N/cm contro 52,6 N/cm. 5423 (1)

Il punto centrale del confronto è però dichiarato direttamente da 3M: il supporto più spesso del 5423 è progettato per migliorare la durata in esercizio contro l'usura. 5423 (1)

Supporto tecnico PFR

Per scegliere correttamente un nastro UHMW-PE, PFR considera intensità dell'abrasione, tipo di movimento, presenza di urti, livello di attrito richiesto, geometria della superficie, temperatura del processo e necessità di converting.

Nel caso del 3M™ 5423, il team PFR può verificare se lo spessore totale di 0,28 mm, la maggiore durata contro l'usura associata al supporto più spesso e il formato commerciale 508 mm × 16,5 m sono coerenti con le esigenze effettive del processo.

Domande frequenti

Qual è lo spessore del 3M™ 5423?

Il supporto in polietilene UHMW presenta uno spessore di 0,25 mm, mentre lo spessore totale del nastro è di 0,28 mm. 5423 (1)

Quale adesivo utilizza?

Il 5423 utilizza un adesivo gomma-resina ed è dotato di liner in carta siliconata. 5423 (1)

Qual è l'adesione all'acciaio?

L'adesione all'acciaio riportata nel bollettino è di 2,8 N/cm. 5423 (1)

Qual è la resistenza a trazione?

La resistenza a trazione dichiarata per il 5423 è di 96,3 N/cm. 5423 (1)

Qual è la temperatura d'esercizio?

Il bollettino riporta una temperatura d'esercizio compresa tra -34 °C e +107 °C. 5423 (1)

Perché scegliere il 5423 invece del 5421?

Il 5423 presenta un supporto più spesso, pari a 0,25 mm contro 0,13 mm del 5421. 3M dichiara espressamente che questo maggiore spessore è finalizzato a migliorare la durata in esercizio contro l'usura. 5423 (1) 5423 (1)

Ha proprietà antiaderenti?

Sì. 3M indica per il polietilene UHMW una buona antiaderenza, specificando che superfici asciutte o umide e materiali viscosi non si attaccano al materiale nelle condizioni considerate. 5423 (1)

Può essere utilizzato dove non è possibile lubrificare?

Sì. 3M descrive il polietilene UHMW come autolubrificante e indica che può essere utilizzato quando non è possibile adoperare un lubrificante. 5423 (1)

Può essere applicato su superfici curve?

Sì. Tra i vantaggi riportati da 3M compare la capacità di adattarsi a superfici curve, e tra le applicazioni viene indicato l'avvolgimento su guide curve. 5423 (1) 5423 (1)

Può essere fustellato?

Sì. Il bollettino indica espressamente tra i benefici la possibilità di fustellare il materiale. 5423 (1)

Può contribuire alla riduzione del rumore?

Sì. 3M dichiara che l'UHMW presenta un elevato assorbimento dei rumori che può contribuire a ridurre il livello sonoro su macchinari e attrezzature. 5423 (1)

È indicato per applicazioni alimentari?

Il bollettino dichiara che il polietilene UHMW è utilizzabile con prodotti alimentari e si adatta all'impiego su attrezzature di trattamento alimentare nel rispetto delle norme FDA. Per un'applicazione alimentare specifica è opportuno verificare la documentazione di conformità aggiornata relativa alla fornitura. 5423 (1)

Contatta il team PFR

Il 3M™ 5423 nel formato commerciale 508 mm × 16,5 m combina un supporto in polietilene UHMW da 0,25 mm, adesivo gomma-resina e uno spessore totale di 0,28 mm, con caratteristiche di elevata resistenza all'abrasione, basso attrito e resistenza agli urti.

La costruzione più spessa costituisce un elemento distintivo della referenza: 3M dichiara che il supporto del 5423 è stato dimensionato per migliorare la durata in esercizio contro l'usura. 5423 (1)

Contatta il team PFR per verificare le condizioni della tua applicazione, valutare eventuali lavorazioni di converting e individuare la configurazione più adatta al processo produttivo.
