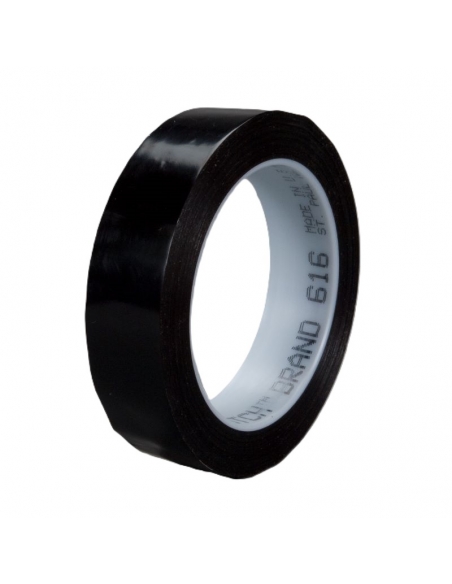

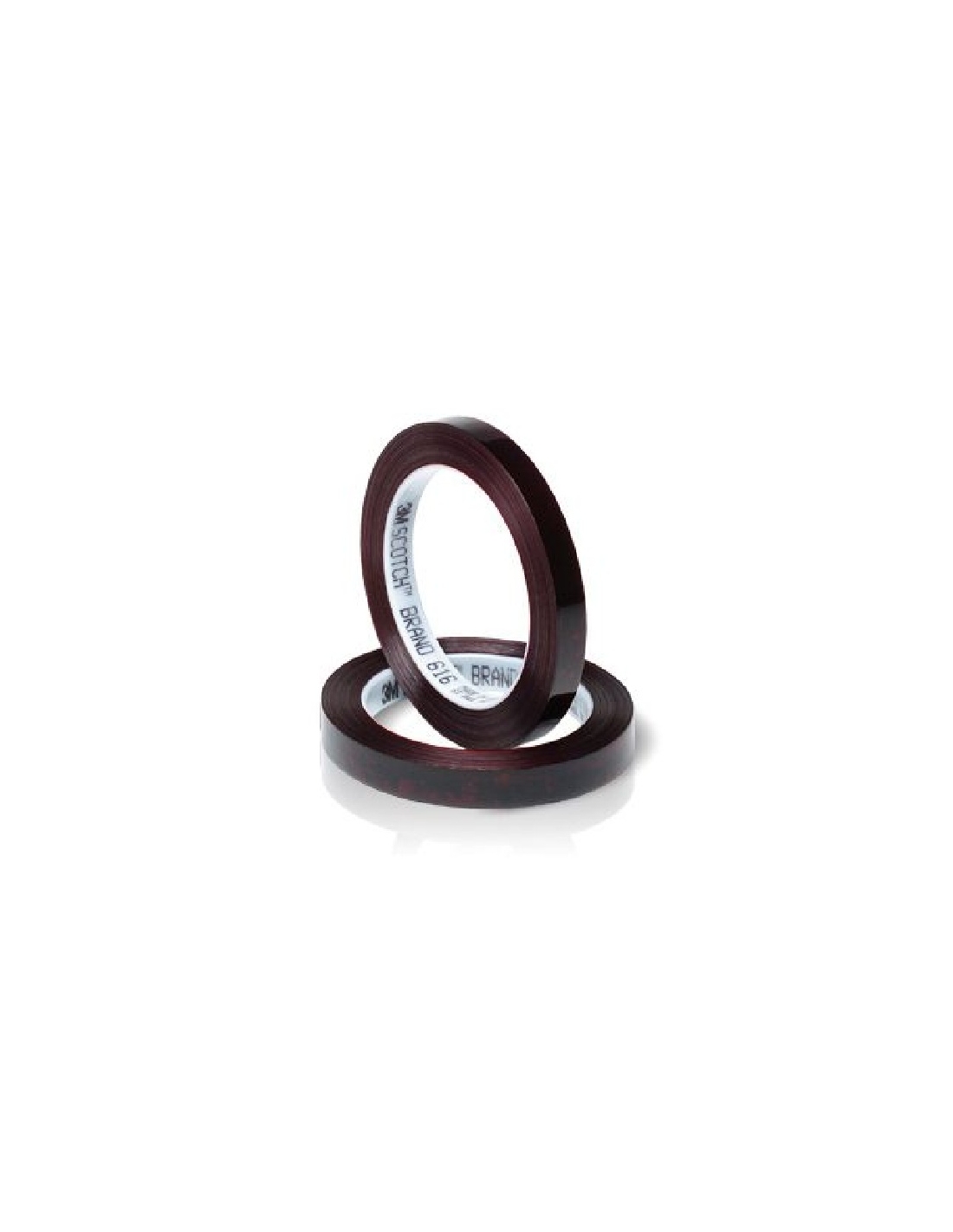

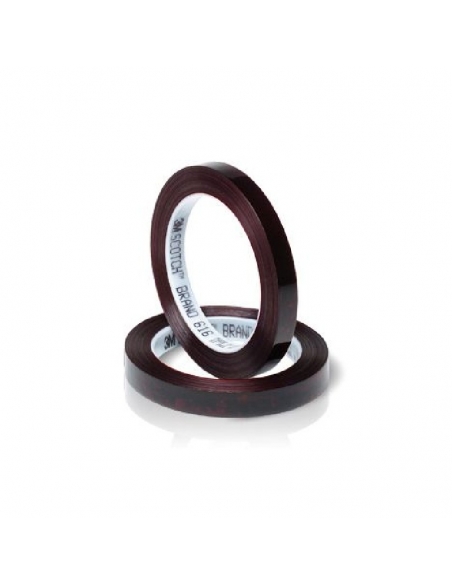

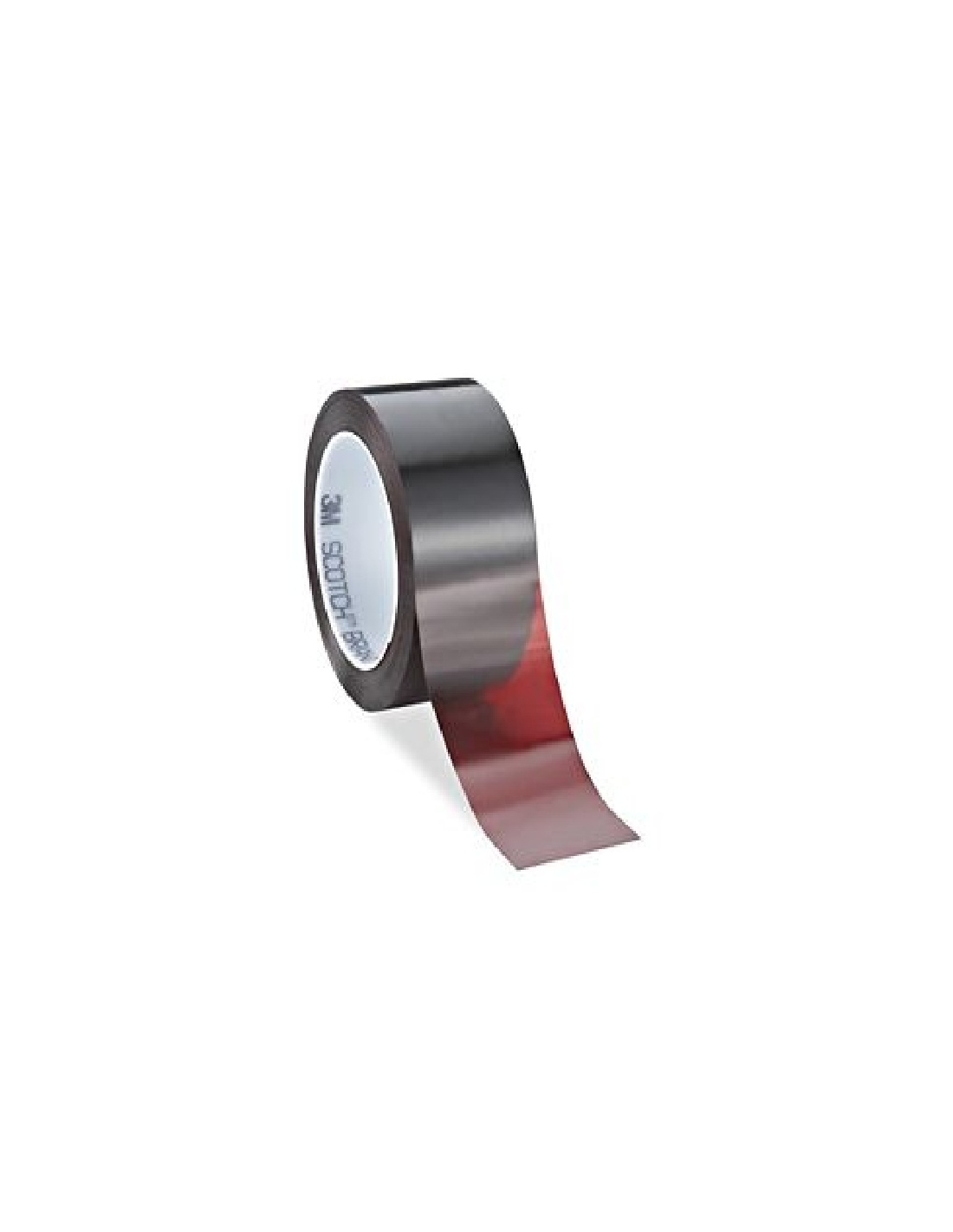

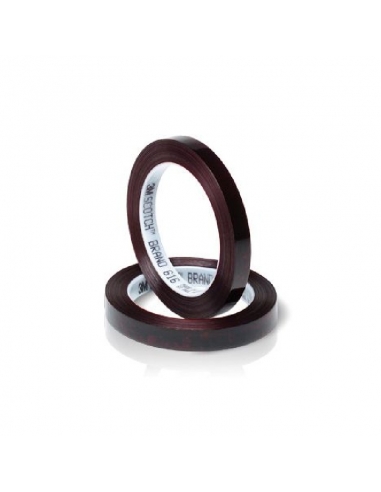

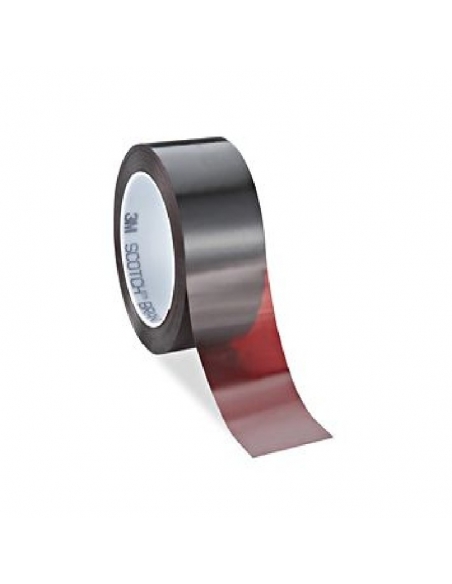

3M™ 616: nastro litografico rosso rubino per mascherature precise

3M™ 616 è un nastro litografico con supporto in UPVC Paklon rosso rubino e adesivo in gomma-resina, progettato per applicazioni nelle arti grafiche e nell'elettronica, in particolare nei processi legati ai circuiti stampati.

La caratteristica che identifica il prodotto è il comportamento del supporto: 3M lo descrive come otticamente trasparente e fotograficamente opaco. Questa combinazione permette il posizionamento visivo del nastro mantenendo la funzione di mascheratura alla luce richiesta dal processo.

Il supporto sottile, il pigmento uniforme e l'adesivo rigido sono associati nel bollettino tecnico a posizionamento accurato, possibilità di esposizioni multiple e prolungate e riduzione della necessità di ritocchi.

Caratteristiche principali

• Supporto in UPVC Paklon
• Adesivo in gomma-resina
• Colore rosso rubino
• Otticamente trasparente
• Fotograficamente opaco
• Spessore supporto: 0,04 mm
• Spessore totale: 0,06 mm
• Pigmento uniforme
• Supporto sottile
• Adesivo rigido
• Adesione all'acciaio: 3,9 N/cm
• Resistenza a trazione: 50,9 N/cm
• Allungamento a rottura: 62%
• Progettato per un posizionamento accurato
• Consente diverse e prolungate esposizioni
• Non si altera al variare di umidità e temperatura secondo quanto riportato da 3M
• Non sborda durante l'applicazione e lo stoccaggio
• Conforme alla norma MIL-T-40620 A.

Tabella tecnica

• Prodotto: 3M™ 616
• Denominazione TDS: nastro litografico rosso
• Supporto: UPVC Paklon
• Adesivo: gomma-resina
• Colore: rosso rubino
• Adesione all'acciaio – ASTM D-3330: 3,9 N/cm
• Resistenza a trazione – ASTM D-3759: 50,9 N/cm
• Allungamento a rottura – ASTM D-3759: 62%
• Spessore supporto – ASTM D-3652: 0,04 mm
• Spessore totale nastro – ASTM D-3652: 0,06 mm
• Lunghezza rotolo: 66 m
• Durata di magazzino: 12 mesi dalla consegna 3M
• Condizioni di stoccaggio: imballo originale a 21°C e 50% U.R.
• Conformità dichiarata: MIL-T-40620 A
• Formato commerciale PFR: 19 mm × 66 m

Materiali compatibili

Il bollettino tecnico del 3M™ 616 non riporta un elenco di materiali o substrati compatibili con l'adesivo in gomma-resina.

L'acciaio compare esclusivamente come substrato utilizzato per la prova di adesione ASTM D-3330, con un valore di 3,9 N/cm, e non deve quindi essere interpretato come una dichiarazione generale di compatibilità.

La compatibilità adesiva deve essere verificata sul materiale effettivamente utilizzato nel processo, soprattutto quando il nastro viene integrato in lavorazioni grafiche o elettroniche.

Applicazioni consigliate

Le applicazioni indicate espressamente da 3M sono:

• mascheratura di negativi;
• bordatura;
• giunte.

Le principali industrie riportate nel bollettino sono:

• arti grafiche;
• elettronica, con riferimento ai circuiti stampati.

Il prodotto deve quindi essere presentato come un nastro con una funzione applicativa precisa, legata soprattutto alle lavorazioni litografiche e di mascheratura.

Esperienza applicativa PFR

Quando un nastro viene impiegato per la mascheratura di negativi, precisione dimensionale e comportamento ottico del supporto diventano elementi centrali nella scelta.

Nel 3M™ 616, il supporto sottile da 0,04 mm, il pigmento uniforme e l'adesivo rigido contribuiscono alla funzione per la quale il prodotto è stato progettato. La combinazione tra trasparenza ottica e opacità fotografica permette inoltre di distinguere questa referenza da un normale nastro colorato in UPVC.

PFR può valutare il prodotto considerando tipo di lavorazione, precisione richiesta, geometria della mascheratura, substrato e modalità di applicazione.

Come si usa

Il bollettino tecnico associa il 3M™ 616 a un posizionamento accurato e indica che il prodotto consente diverse e prolungate esposizioni.

L'adesivo rigido contribuisce inoltre a evitare lo sbordamento durante l'applicazione e durante il periodo di magazzinaggio.

Il documento non specifica:

• procedura di pulizia o preparazione del substrato;
• temperatura di applicazione;
• pressione di posa;
• tempo di presa;
• durata massima dell'applicazione;
• procedura specifica di rimozione.

Questi parametri non devono quindi essere aggiunti alla scheda senza ulteriore documentazione tecnica.

Aspetti produttivi e converting

Lo spessore totale di soli 0,06 mm e il supporto sottile da 0,04 mm caratterizzano il 616 nelle lavorazioni che richiedono una mascheratura precisa.

Il pigmento uniforme permette di mantenere la funzione di mascheratura fotografica, mentre l'adesivo rigido è associato da 3M alla capacità del prodotto di non sbordare durante l'applicazione e lo stoccaggio.

Per esigenze dimensionali differenti, PFR può valutare la disponibilità di formati coerenti con la geometria della mascheratura e con il processo produttivo.

Formati e personalizzazioni

Formato commerciale PFR: 19 mm × 66 m

La lunghezza di 66 m è espressamente riportata nel bollettino tecnico 3M. La larghezza di 19 mm è invece il formato commerciale PFR indicato per questa referenza.

Per applicazioni che richiedono larghezze differenti, PFR può valutare la disponibilità e la fattibilità del taglio in funzione delle esigenze del processo.

Perché scegliere 3M™ 616

Il 3M™ 616 presenta una combinazione tecnica molto specifica: supporto UPVC Paklon rosso rubino, trasparenza ottica e opacità fotografica.

Questa costruzione è orientata alle applicazioni di mascheratura nelle quali occorre contemporaneamente:

• vedere attraverso il supporto per favorire il posizionamento accurato;
• ottenere una mascheratura fotografica alla luce;
• mantenere stabilità durante diverse e prolungate esposizioni;
• limitare lo sbordamento dell'adesivo durante applicazione e stoccaggio.

Non si tratta quindi di un semplice nastro rosso per identificazione o marcatura, ma di una referenza specificamente documentata da 3M per mascheratura di negativi, bordatura e giunte.

Supporto tecnico PFR

Per individuare correttamente un nastro destinato a lavorazioni grafiche o elettroniche, PFR considera funzione della mascheratura, precisione richiesta, caratteristiche ottiche, geometria, substrato, modalità di esposizione e processo produttivo.

Nel caso del 3M™ 616 è particolarmente importante verificare che l'applicazione richieda effettivamente le caratteristiche di trasparenza ottica e opacità fotografica proprie del supporto Paklon rosso rubino.

Domande frequenti

A cosa serve il 3M™ 616?

3M indica il prodotto per mascheratura di negativi, bordatura e giunte, principalmente nei settori delle arti grafiche e dell'elettronica per circuiti stampati.

Perché il 3M™ 616 è rosso rubino?

Il supporto in Paklon rosso rubino presenta un pigmento uniforme ed è progettato per essere otticamente trasparente ma fotograficamente opaco, caratteristica funzionale alla mascheratura.

Il nastro è trasparente?

3M lo definisce otticamente trasparente e fotograficamente opaco. Non deve quindi essere interpretato come un normale nastro trasparente privo di colore.

Qual è lo spessore del 3M™ 616?

Il supporto misura 0,04 mm, mentre lo spessore totale del nastro è di 0,06 mm.

Qual è l'adesione all'acciaio?

L'adesione all'acciaio dichiarata è di 3,9 N/cm, misurata secondo ASTM D-3330.

Il 3M™ 616 è indicato per i circuiti stampati?

Sì. Il bollettino tecnico identifica l'elettronica, con riferimento ai circuiti stampati, tra le principali industrie di utilizzo.

Il prodotto è conforme a specifiche militari?

Il bollettino tecnico dichiara la conformità alla MIL-T-40620 A. La dichiarazione deve essere mantenuta esattamente nei limiti indicati dalla documentazione 3M.

Quanto dura a magazzino?

3M dichiara una durata di magazzino di 12 mesi dalla data di consegna, se il prodotto viene conservato nell'imballo originale a 21°C e 50% di umidità relativa.

Contatta il team PFR

Il 3M™ 616 Rosso Rubino nel formato 19 mm × 66 m è specificamente orientato alle lavorazioni di mascheratura, bordatura e giunzione nelle quali sono richiesti un supporto sottile, posizionamento accurato e il particolare comportamento otticamente trasparente e fotograficamente opaco del Paklon.

Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
