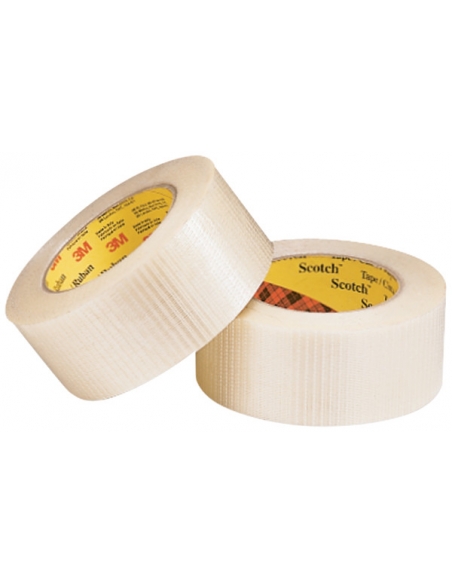

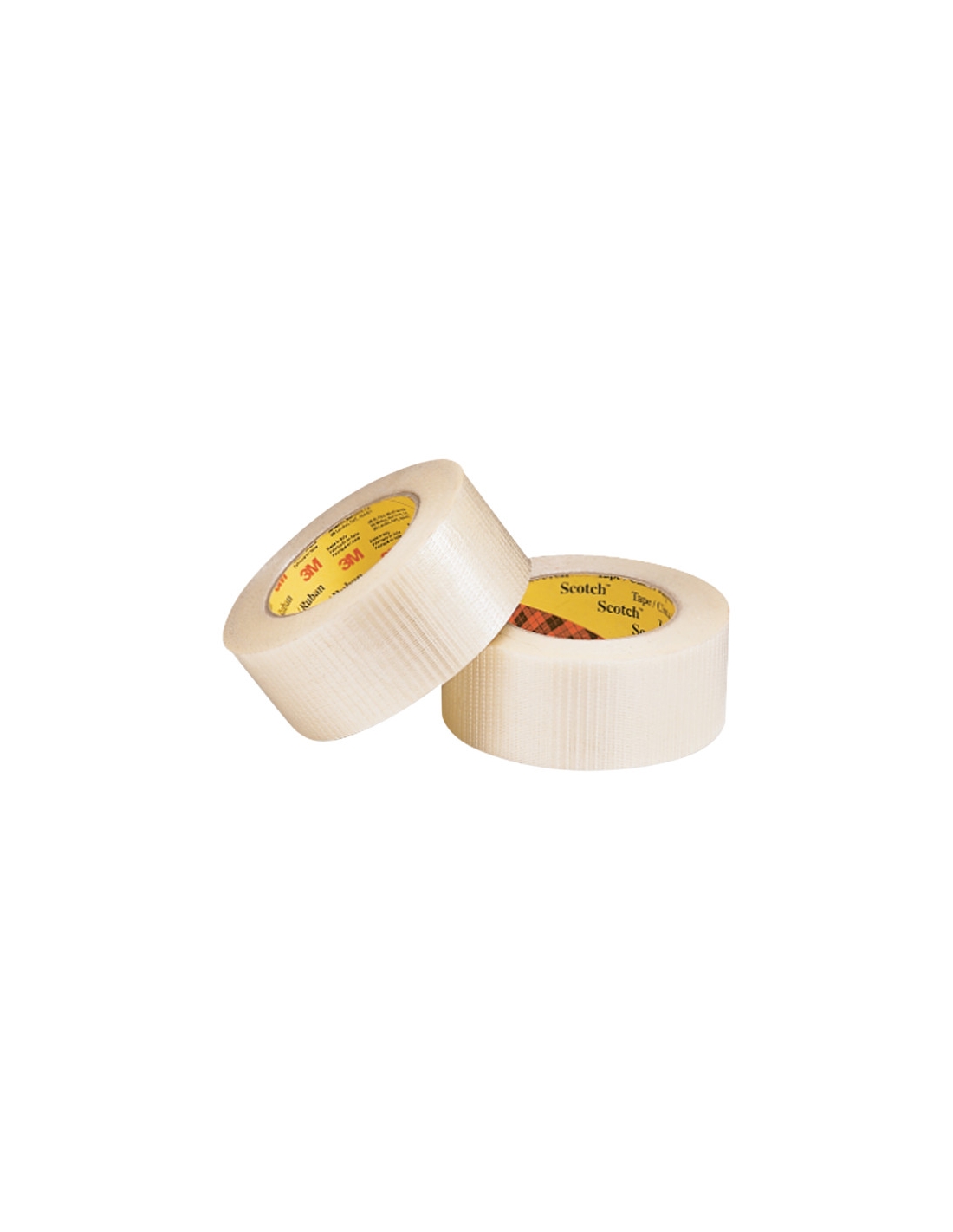

3M™ Scotch® 8959 Nastro Filament Rinforzato Bidirezionale 0,14 mm – 50 mm × 50 m

3M™ Scotch® 8959: nastro filament bidirezionale per rinforzo e chiusura degli imballaggi

Il 3M™ Scotch® 8959 è un nastro filament per packaging caratterizzato da un rinforzo bidirezionale con filamenti continui di vetro, disposti sia longitudinalmente sia trasversalmente.

La costruzione integra il rinforzo in fibra di vetro con un supporto in polipropilene biorientato. Questa configurazione è progettata per sviluppare resistenza meccanica in entrambe le direzioni e contrastare l'apertura delle giunzioni centrali sia nella direzione macchina sia in quella trasversale. 8959 (2) 8959 (2)

L'adesivo è un sistema pressure sensitive in gomma-resina sintetica, formulato per aderire a diverse superfici, tra cui metallo, plastica e fiberboard. Il nastro è trasparente e permette di mantenere visibili stampe e illustrazioni presenti sotto l'applicazione. 8959 (2) 8959 (2)

Caratteristiche principali

• Prodotto: Scotch® Bi-Directional Filament Tape 8959
• Tipologia: nastro filament bidirezionale
• Rinforzo: filamenti continui di vetro
• Orientamento rinforzo: longitudinale e trasversale
• Supporto: film 3M™ Scotchpro™ in polipropilene biorientato
• Adesivo: pressure sensitive in gomma-resina sintetica
• Colore: trasparente
• Spessore totale: 0,14 mm
• Adesione su acciaio: 109 N/100 mm
• Resistenza a trazione: 2600 N/100 mm
• Allungamento a rottura: 6%
• Elevata resistenza a trazione in direzione trasversale
• Buona resistenza del supporto ad abrasione, umidità e sfregamento
• Contrasta l'apertura delle giunzioni centrali in entrambe le direzioni
• Applicazione senza necessità di attivazione con acqua
• Formato 50 mm × 50 m documentato da 3M
• Diametro interno mandrino: 76,2 mm. 8959 (2) 8959 (2)

Tabella tecnica

• Nome nel TDS: Scotch® Bi-Directional Filament Tape 8959
• Supporto: film 3M™ Scotchpro™ in polipropilene biorientato
• Rinforzo: filamenti di vetro bidirezionali
• Adesivo: pressure sensitive, gomma-resina sintetica
• Colore: trasparente
• Spessore totale: 0,14 mm – ASTM D-3652
• Adesione su acciaio: 109 N/100 mm – ASTM D-3330
• Resistenza a trazione: 2600 N/100 mm – ASTM D-3759
• Allungamento a rottura: 6% – ASTM D-3759
• Larghezza: 50 mm
• Lunghezza: 50 m
• Diametro interno mandrino: 76,2 mm
• Conservazione: 4–26°C
• Umidità relativa consigliata: 40–50%. 8959 (2) 8959 (2) 8959 (2)

I dati tecnici riportati da 3M sono definiti rappresentativi o tipici e non devono essere utilizzati per finalità di specifica. 8959 (2)

Rinforzo bidirezionale con filamenti continui di vetro

L'elemento distintivo del Scotch® 8959 è il sistema di rinforzo formato da filamenti continui di vetro disposti in entrambe le direzioni, longitudinale e trasversale. 8959 (2)

Questa costruzione differenzia il prodotto dai nastri filament rinforzati esclusivamente lungo una direzione.

La struttura bidirezionale permette al nastro di sviluppare resistenza non soltanto lungo la direzione di svolgimento, ma anche trasversalmente, caratteristica particolarmente importante quando l'imballaggio può essere sottoposto a sollecitazioni provenienti da più direzioni.

Elevata resistenza trasversale

Tra le caratteristiche evidenziate da 3M compare l'elevata resistenza a trazione nella direzione trasversale. 8959 (2)

Questa proprietà è direttamente collegata alla presenza dei filamenti di vetro trasversali.

Dal punto di vista dell'imballaggio, il rinforzo bidirezionale permette quindi di intervenire sulle sollecitazioni che potrebbero interessare la zona di chiusura non soltanto longitudinalmente, ma anche lateralmente.

Supporto in polipropilene biorientato

Il sistema di rinforzo è abbinato a un supporto in polipropilene biorientato.

3M indica che questo supporto fornisce buona resistenza ad abrasione, umidità e sfregamento. 8959 (2)

La costruzione contribuisce quindi a proteggere il sistema adesivo e i filamenti di rinforzo durante l'utilizzo del nastro sull'imballaggio.

Il produttore evidenzia inoltre la protezione dei filamenti e dell'adesivo come elemento in grado di contribuire a una maggiore durata dell'imballaggio. 8959 (2)

Colore trasparente

Il 3M™ Scotch® 8959 è indicato nel TDS come trasparente. 8959 (2)

La trasparenza assume una funzione concreta nell'applicazione: 3M specifica infatti che stampe e illustrazioni possono rimanere visibili attraverso il nastro. 8959 (2)

Questa caratteristica può essere rilevante quando il nastro attraversa zone dell'imballaggio contenenti elementi grafici o informazioni che devono continuare a essere visibili.

Adesivo pressure sensitive in gomma-resina sintetica

Il Scotch® 8959 utilizza un adesivo pressure sensitive in gomma-resina sintetica. 8959 (2)

3M indica che l'adesivo è specificamente formulato per offrire buona adesione su diverse tipologie di superficie, tra cui:

• metallo;
• plastica;
• fiberboard. 8959 (2)

Il produttore evidenzia inoltre shear e adesione iniziale come caratteristiche del prodotto. 8959 (2)

L'effettiva idoneità deve comunque essere verificata sulla superficie e nelle condizioni reali dell'applicazione.

Spessore totale di 0,14 mm

Lo spessore totale nominale del nastro è:

0,14 mm (5,7 mil), determinato secondo ASTM D-3652. 8959 (2)

Il valore descrive lo spessore complessivo della costruzione costituita da supporto, rinforzo e sistema adesivo.

Il TDS non fornisce invece valori separati relativi allo spessore del solo supporto o del rinforzo in fibra di vetro.

Adesione su acciaio

L'adesione nominale su acciaio riportata da 3M è:

109 N/100 mm, equivalente nel TDS a 100 oz./in. di larghezza, secondo ASTM D-3330. 8959 (2)

Questo dato deve essere interpretato come valore tipico ottenuto secondo il metodo di prova indicato dal produttore.

La prestazione nell'applicazione finale può variare in funzione del materiale, della preparazione della superficie e delle condizioni di utilizzo.

Resistenza a trazione

Uno dei dati meccanici principali del Scotch® 8959 è la resistenza a trazione:

2600 N/100 mm, equivalente a 150 lbs./in. di larghezza, secondo ASTM D-3759. 8959 (2)

La resistenza è coerente con la funzione di rinforzo del prodotto e con la costruzione basata su filamenti continui di vetro.

Nella valutazione applicativa, questo parametro deve essere considerato insieme alla disposizione bidirezionale dei filamenti e alla geometria dell'imballaggio da rinforzare.

Allungamento a rottura del 6%

L'allungamento a rottura dichiarato da 3M è:

6%, secondo ASTM D-3759. 8959 (2)

Il valore completa il profilo meccanico del prodotto insieme alla resistenza a trazione.

Anche questo dato è indicato dal produttore come valore tipico e non come parametro utilizzabile direttamente per la messa a specifica.

Resistenza all'umidità, all'abrasione e allo sfregamento

Il supporto in polipropilene biorientato fornisce buona resistenza a umidità, abrasione e sfregamento. 8959 (2)

3M indica inoltre che il prodotto offre un comportamento migliore rispetto ai supporti in carta quando esposto ad ambienti esterni e umidi. 8959 (2)

Questa affermazione rappresenta il confronto specifico riportato dal produttore e non deve essere estesa a prestazioni di impermeabilità o resistenza ambientale non documentate.

Contrasto all'apertura delle giunzioni centrali

Una delle caratteristiche più specifiche del Scotch® 8959 riguarda la capacità di contrastare l'apertura delle giunzioni centrali.

3M indica che il nastro resiste allo slittamento/apertura delle giunzioni centrali sia nella direzione macchina sia nella direzione trasversale, aumentando le prestazioni del nastro nell'imballaggio. 8959 (2)

Questa proprietà è direttamente collegata alla struttura bidirezionale e costituisce uno degli elementi centrali nella scelta del prodotto per il rinforzo di confezioni soggette a sollecitazioni multidirezionali.

Potere di tenuta

3M attribuisce al Scotch® 8959 un elevato holding power in un ampio intervallo di condizioni applicative, con una quantità contenuta di nastro. 8959 (2)

Il produttore indica inoltre che il nastro può mantenere le scatole chiuse per periodi prolungati. 8959 (2)

Queste caratteristiche devono essere valutate rispetto al peso dell'imballaggio, alla geometria della chiusura, alle superfici e alle condizioni effettive di trasporto e stoccaggio.

Applicazioni consigliate

La costruzione del 3M™ Scotch® 8959 lo rende particolarmente indicato per operazioni di packaging nelle quali sia necessario combinare adesione e rinforzo meccanico bidirezionale.

Può essere valutato per:

• rinforzo di imballaggi;
• chiusura di scatole e confezioni;
• rinforzo delle giunzioni centrali;
• applicazioni sottoposte a sollecitazioni longitudinali e trasversali;
• packaging su superfici in fiberboard;
• applicazioni su superfici metalliche;
• applicazioni su superfici plastiche.

Le applicazioni devono essere verificate rispetto alla superficie, alla geometria e alle condizioni effettive del processo.

Materiali compatibili

Il TDS specifica che l'adesivo è formulato per fornire buona adesione su un'ampia varietà di superfici, citando espressamente:

• metallo;
• plastica;
• fiberboard. 8959 (2)

Non vengono aggiunti ulteriori materiali per analogia.

3M sottolinea inoltre che materiali, preparazione delle superfici, condizioni di utilizzo, tempi e ambiente di esercizio possono influenzare le prestazioni e che l'utilizzatore deve verificare l'idoneità del prodotto per la propria applicazione. 8959 (2)

Formato 50 mm × 50 m

Il formato 50 mm × 50 m è direttamente documentato nel TDS 3M.

Tra le larghezze standard sono riportate 19 mm, 25 mm, 50 mm e 75 mm, mentre la lunghezza indicata è 50 m. Il diametro interno del mandrino è 76,2 mm. 8959 (2)

A differenza di configurazioni PFR ottenute attraverso lavorazioni dimensionali dedicate, in questo caso sia la larghezza da 50 mm sia la lunghezza da 50 m trovano riscontro diretto nella documentazione del produttore.

Il prodotto visto dal punto di vista del processo

Il principale elemento da considerare nella selezione del Scotch® 8959 è la sua struttura bidirezionale.

Il rinforzo longitudinale e trasversale rende il prodotto particolarmente interessante quando l'imballaggio non è sottoposto a sollecitazioni lungo una sola direzione.

Nel dimensionamento dell'applicazione devono essere considerate la geometria della confezione, la posizione delle giunzioni, la superficie di adesione e la direzione delle forze che possono agire durante movimentazione, trasporto e stoccaggio.

La larghezza da 50 mm permette di coprire una fascia definita della superficie, mentre la quantità di nastro effettivamente necessaria deve essere stabilita sulla specifica configurazione dell'imballaggio.

Come si usa

Applicazione

3M indica che il Scotch® 8959 può essere applicato tramite una gamma di attrezzature che comprende dispenser portatili manuali e dispenser fissi a lunghezza definita. 8959 (2)

Temperatura di applicazione

L'applicazione risulta più agevole a temperatura ambiente.

Avvicinandosi a 0°C, l'adesivo diventa più rigido. 8959 (2)

Attivazione

Il prodotto è pressure sensitive e 3M specifica che non richiede acqua per essere attivato. Il produttore indica inoltre che la tenuta può essere ottenuta con una quantità minima di pressione/rubdown manuale. 8959 (2)

Dopo l'applicazione

Una volta applicato, il Scotch® 8959 viene indicato come capace di operare correttamente nei normali intervalli di temperatura incontrati dagli imballaggi durante spedizione e stoccaggio. 8959 (2)

Il TDS non fornisce un intervallo numerico completo di temperatura di esercizio.

Applicazione manuale e con dispenser

Il Scotch® 8959 può essere integrato sia in operazioni manuali sia in processi nei quali viene utilizzata un'attrezzatura di erogazione dedicata.

3M cita espressamente:

• dispenser portatili manuali;
• dispenser fissi a lunghezza definita. 8959 (2)

Questo permette di valutare il prodotto non soltanto in funzione delle prestazioni del nastro, ma anche rispetto al metodo con cui viene applicato nel processo di confezionamento.

Esperienza applicativa PFR

Dal punto di vista applicativo PFR, la struttura bidirezionale rende particolarmente importante valutare dove agiscono le sollecitazioni sull'imballaggio.

In presenza di forze che possono interessare la chiusura sia longitudinalmente sia trasversalmente, la disposizione incrociata dei filamenti rappresenta il principale elemento tecnico da considerare nella selezione del 8959.

La scelta deve comunque partire dal materiale della confezione, dal peso e dalla geometria del collo, dalla posizione delle giunzioni e dalle condizioni previste durante movimentazione, spedizione e stoccaggio.

Aspetti produttivi e converting

Il formato 50 mm × 50 m è già documentato tra le dimensioni disponibili da 3M e può quindi essere valutato direttamente per il processo di confezionamento. 8959 (2)

Il TDS disponibile non dichiara espressamente la fustellabilità del Scotch® 8959 e non fornisce indicazioni specifiche relative a lavorazioni di converting.

Non vengono quindi attribuite al prodotto caratteristiche di trasformazione non documentate.

Per eventuali esigenze dimensionali differenti, PFR può valutare la configurazione più coerente con il processo, verificandone preventivamente la fattibilità.

Considerazioni progettuali

La selezione del 3M™ Scotch® 8959 deve partire dal tipo di sollecitazione che interessa l'imballaggio.

Tra gli elementi da considerare rientrano:

• direzione delle sollecitazioni;
• posizione delle giunzioni;
• materiale della superficie;
• preparazione della superficie;
• geometria dell'imballaggio;
• peso e caratteristiche del contenuto;
• condizioni di applicazione;
• condizioni di spedizione;
• condizioni di magazzinaggio.

3M precisa che materiali, preparazione superficiale, condizioni di utilizzo e fattori ambientali possono modificare il comportamento del prodotto e che l'utilizzatore deve verificarne l'idoneità per la propria applicazione. 8959 (2)

Perché scegliere 3M™ Scotch® 8959

Il principale elemento distintivo del 3M™ Scotch® 8959 è il rinforzo bidirezionale in filamenti continui di vetro, integrato con un supporto in polipropilene biorientato.

La costruzione consente di sviluppare resistenza sia longitudinalmente sia trasversalmente e 3M evidenzia specificamente l'elevata resistenza trasversale e il contrasto all'apertura delle giunzioni centrali nelle due direzioni. 8959 (2)

A questo si aggiungono una resistenza a trazione di 2600 N/100 mm, uno spessore di 0,14 mm, un allungamento del 6% e un'adesione su acciaio di 109 N/100 mm. 8959 (2)

Il prodotto è quindi da valutare quando la chiusura dell'imballaggio richiede non soltanto adesione, ma anche un rinforzo meccanico distribuito in entrambe le direzioni.

Supporto tecnico PFR

La scelta di un nastro filament deve considerare materiale da rinforzare, geometria dell'imballaggio, direzione delle sollecitazioni, modalità di applicazione e condizioni di spedizione e stoccaggio.

PFR può supportare aziende e reparti produttivi nella valutazione del Scotch® 8959 e nella scelta del formato più coerente con l'applicazione.

Nel caso di processi nei quali agiscono sollecitazioni multidirezionali, la configurazione bidirezionale deve essere valutata insieme alla larghezza del nastro e alla posizione della zona da rinforzare.

Conservazione

3M raccomanda di conservare il Scotch® 8959 in un luogo pulito e asciutto, con temperatura compresa tra 4°C e 26°C e umidità relativa tra 40% e 50%. È inoltre raccomandata la rotazione dello stock. 8959 (2)

Il TDS disponibile non riporta una durata di magazzino espressa in mesi o anni.

Il documento specifica inoltre che il prodotto è stato fabbricato nell'ambito di un sistema qualità 3M registrato secondo gli standard ISO 9002; questa indicazione riguarda il sistema produttivo e non viene presentata come certificazione ISO 9002 direttamente attribuita al nastro. 8959 (2)

Domande frequenti

Che cos'è il 3M™ Scotch® 8959?

È un nastro filament bidirezionale per packaging, rinforzato con filamenti continui di vetro disposti sia longitudinalmente sia trasversalmente e abbinati a un supporto in polipropilene biorientato. 8959 (2)

Perché il Scotch® 8959 è definito bidirezionale?

Perché i filamenti continui di vetro sono disposti in entrambe le direzioni, longitudinale e trasversale, fornendo rinforzo meccanico lungo i due assi. 8959 (2)

Qual è la resistenza a trazione?

Il valore tipico riportato da 3M è 2600 N/100 mm, secondo ASTM D-3759. 8959 (2)

Qual è lo spessore del nastro?

Lo spessore totale nominale è 0,14 mm, secondo ASTM D-3652. 8959 (2)

Su quali superfici può aderire?

3M cita espressamente metallo, plastica e fiberboard tra le superfici sulle quali l'adesivo è formulato per fornire buona adesione. 8959 (2)

Il formato 50 mm × 50 m è documentato da 3M?

Sì. Il TDS riporta 50 mm tra le larghezze standard e 50 m come lunghezza disponibile. 8959 (2)

Deve essere attivato con acqua?

No. 3M specifica che il nastro non richiede acqua per l'attivazione. 8959 (2)

Può essere applicato con dispenser?

Sì. Il produttore cita dispenser portatili manuali e sistemi fissi a lunghezza definita. 8959 (2)
