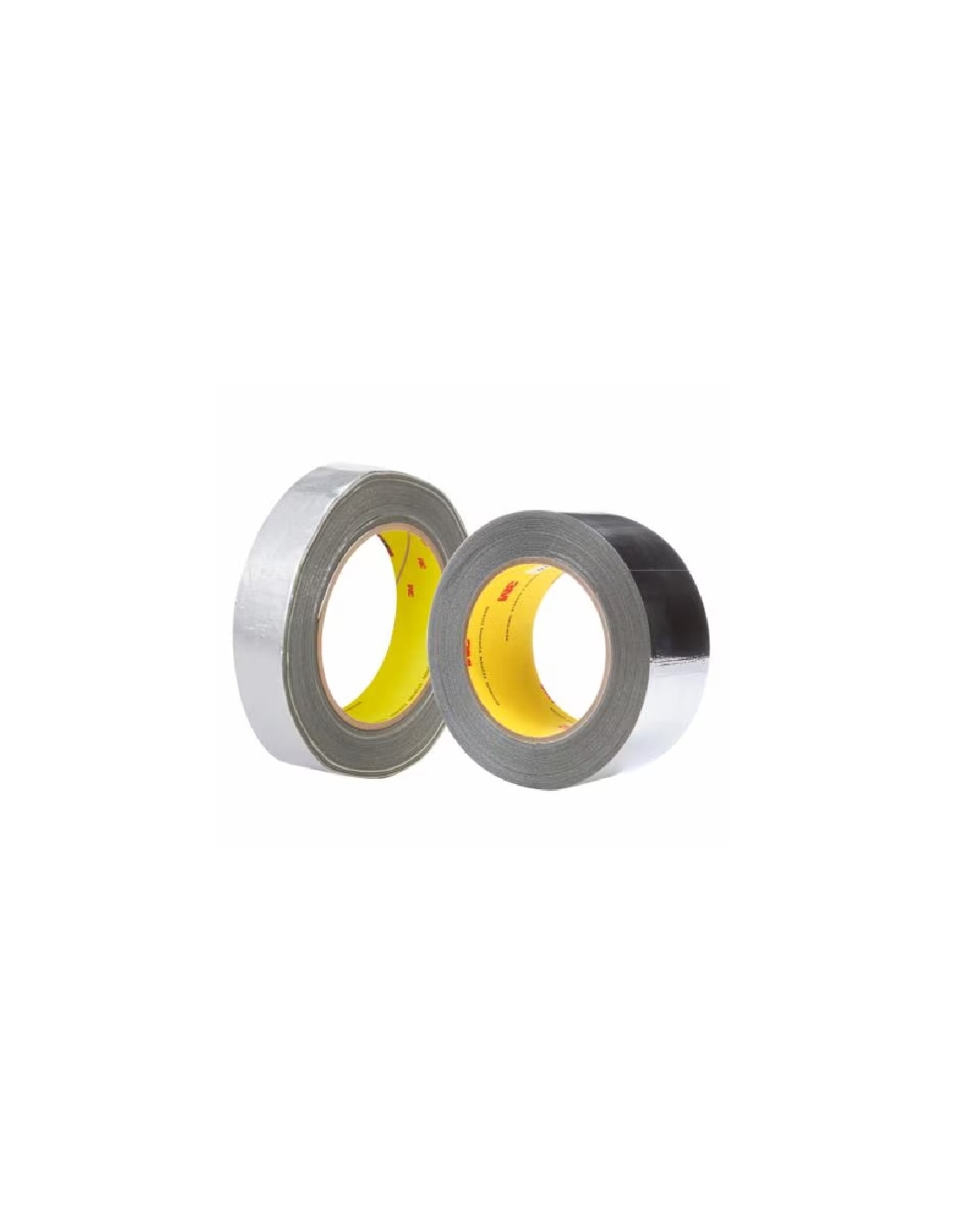

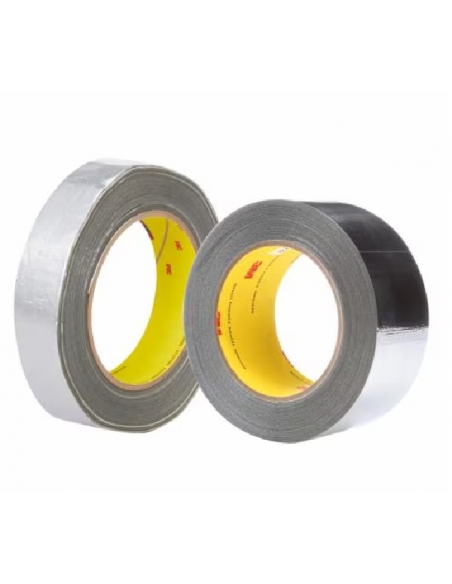

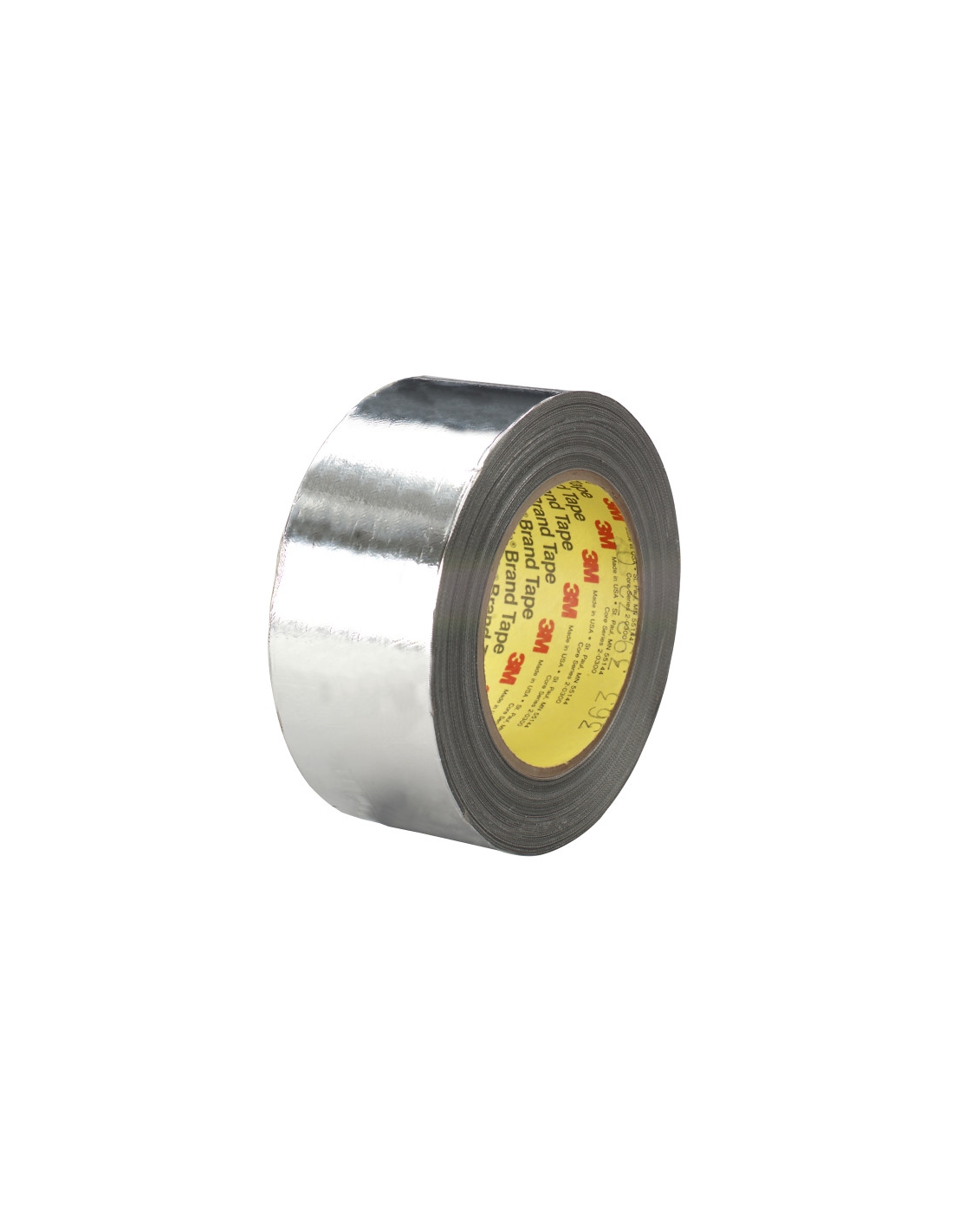

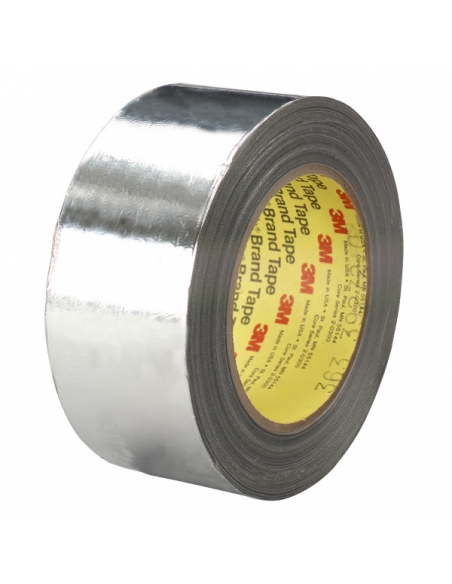

3M™ 363 per protezione termica ad alte temperature
3M™ 363 è un nastro tecnico costituito da una laminazione di alluminio su fibra di vetro con sistema adesivo siliconico trasparente. La costruzione è stata progettata per combinare robustezza meccanica e flessibilità in presenza di un ampio intervallo di temperature.
La struttura leggera, sottile e flessibile facilita l'applicazione anche su forme irregolari, mentre l'elevata resistenza a trazione contribuisce alla robustezza meccanica del materiale.
Il prodotto è inoltre progettato per riflettere il calore e proteggere componenti sensibili alle radiazioni termiche. La configurazione commerciale PFR trattata in questa scheda è 914 mm × 33 m.
Caratteristiche principali
- Supporto in alluminio laminato su fibra di vetro
- Adesivo siliconico trasparente
- Colore argento brillante
- Spessore alluminio: 0,025 mm
- Spessore fibra di vetro: 0,06 mm
- Spessore totale: 0,15 mm
- Adesione all'acciaio: 7,3 N/cm
- Resistenza a trazione: 236,4 N/cm
- Allungamento a rottura: 7%
- Peso: 2,22 g/m/cm di larghezza
- Lunghezza rotolo documentata: 33 m
- Costruzione leggera, sottile e flessibile
- Conformabile anche a forme irregolari
- Capacità di riflettere il calore
- Resistenza continua alle alte temperature fino a 315 °C.
Tabella tecnica
- Prodotto documentato nel TDS: 3M™ 363
- Denominazione TDS: Nastro in alluminio/fibra in vetro
- Supporto: alluminio laminato su fibra di vetro
- Adesivo: silicone trasparente
- Colore: argento brillante
- Spessore alluminio: 0,025 mm
- Spessore fibra di vetro: 0,06 mm
- Spessore totale: 0,15 mm
- Adesione all'acciaio: 7,3 N/cm
- Resistenza a trazione: 236,4 N/cm
- Allungamento a rottura: 7%
- Peso: 2,22 g/m/cm di larghezza
- Lunghezza rotolo: 33 m
- Liner: non indicato nel TDS fornito
- Formato commerciale PFR: 914 mm × 33 m.
Le proprietà fisiche riportate nel bollettino sono indicate da 3M come non utilizzabili per la messa a specifica.
Materiali e superfici
Il TDS non presenta un elenco generale di substrati compatibili. Documenta l'impiego del prodotto nell'avvolgimento protettivo sopra cablaggi elettrici, strumenti e altri materiali sensibili alle radiazioni termiche.
Per altri materiali o superfici è opportuno verificare preventivamente l'idoneità nelle effettive condizioni di processo.
Applicazioni consigliate
Le applicazioni espressamente riportate da 3M sono la mascheratura per trattamenti al plasma nell'industria aerospaziale e l'avvolgimento protettivo sopra cablaggi elettrici, strumenti o altri materiali sensibili alle radiazioni termiche.
Il produttore evidenzia inoltre la capacità del materiale di riflettere il calore e la possibilità di avvolgerlo a spirale con minima perdita di riflessione.
Esperienza applicativa PFR
La larghezza commerciale di 914 mm rende questa configurazione particolarmente interessante come materiale di partenza quando è necessario coprire superfici estese oppure ottenere successivamente larghezze, fogli o geometrie più contenute attraverso lavorazioni di converting.
La scelta deve comunque considerare temperatura, durata dell'esposizione, geometria del componente, superficie da proteggere e modalità applicativa.
Queste indicazioni rappresentano esperienza applicativa PFR e non ampliano le prestazioni dichiarate dal produttore.
Come si usa
3M indica che i migliori risultati si ottengono applicando il 363 su superfici pulite e asciutte, a temperature superiori a 0 °C.
Per le applicazioni di avvolgimento, il documento indica inoltre che il materiale può essere avvolto a spirale con minima perdita di riflessione.
Prestazioni alle alte temperature
Il limite superiore di resistenza continua documentato è 315 °C. Il TDS presenta invece una differenza interna sul limite inferiore: nella sezione delle informazioni generali compare −51 °C, mentre nella descrizione e nei benefici viene indicato −54 °C.
Per evitare di trasformare l'incongruenza in un dato univoco, il limite inferiore deve essere verificato se rappresenta un parametro critico di progetto.
Aspetti produttivi e converting
Il formato 914 mm × 33 m può essere utilizzato come configurazione di partenza per valutare lavorazioni di converting in funzione delle esigenze produttive.
PFR può supportare la definizione di larghezze, fogli e formati personalizzati, considerando la geometria finale richiesta e le modalità di applicazione.
La fustellatura non viene attribuita automaticamente al prodotto perché il TDS fornito non ne documenta esplicitamente l'idoneità.
Formati e personalizzazioni
La configurazione trattata è:
914 mm × 33 m
La lunghezza di 33 m è riportata direttamente nel TDS.
La larghezza di 914 mm non compare nel documento tecnico fornito e viene pertanto trattata come formato commerciale PFR.
Considerazioni progettuali
La scelta di un nastro per protezione termica non deve basarsi esclusivamente sulla temperatura massima. È necessario valutare anche durata dell'esposizione, geometria, materiale da proteggere, sollecitazioni meccaniche e modalità di applicazione.
Il TDS dichiara inoltre che il prodotto risponde alla norma MIL-T-83284, relativa alla resistenza alle radiazioni termiche di questa tipologia di nastri, ed è conforme alle specifiche F.A.R. 25.853(a).
Perché scegliere 3M™ 363
L'identità tecnica del 3M™ 363 deriva dalla combinazione tra alluminio, fibra di vetro e adesivo siliconico trasparente.
La struttura offre conformabilità anche su geometrie irregolari e una resistenza a trazione dichiarata di 236,4 N/cm, mentre la lamina di alluminio contribuisce alla riflessione del calore.
Il prodotto è quindi specificamente orientato ad applicazioni di protezione termica nelle quali devono convivere riflessione del calore, flessibilità e resistenza meccanica.
Supporto tecnico PFR
PFR può supportare la selezione considerando temperatura del processo, durata dell'esposizione, geometria del componente, materiale da proteggere, modalità di applicazione e dimensioni finali richieste.
Nel caso del formato 914 mm × 33 m, può inoltre essere valutata la configurazione di converting più appropriata rispetto alle dimensioni effettivamente necessarie.
Domande frequenti
A cosa serve 3M™ 363?
È documentato per la mascheratura nei trattamenti al plasma in ambito aerospaziale e per l'avvolgimento protettivo di cablaggi elettrici, strumenti e materiali sensibili alle radiazioni termiche.
Qual è la temperatura massima continua?
Il TDS riporta una resistenza continua fino a 315 °C.
Qual è lo spessore totale?
Lo spessore totale dichiarato è 0,15 mm, con alluminio da 0,025 mm e fibra di vetro da 0,06 mm.
Che tipo di adesivo utilizza?
Il prodotto utilizza un adesivo siliconico trasparente.
Il 363 è conformabile?
Sì. 3M descrive una composizione leggera, sottile e flessibile che permette una facile applicazione anche su forme irregolari.
Questo TDS documenta la presenza di un liner?
No. Nel documento fornito non viene riportato un liner per il 363. Per commercializzare questa specifica configurazione come versione “con liner” è necessario verificare la referenza corretta o disporre del relativo TDS.
