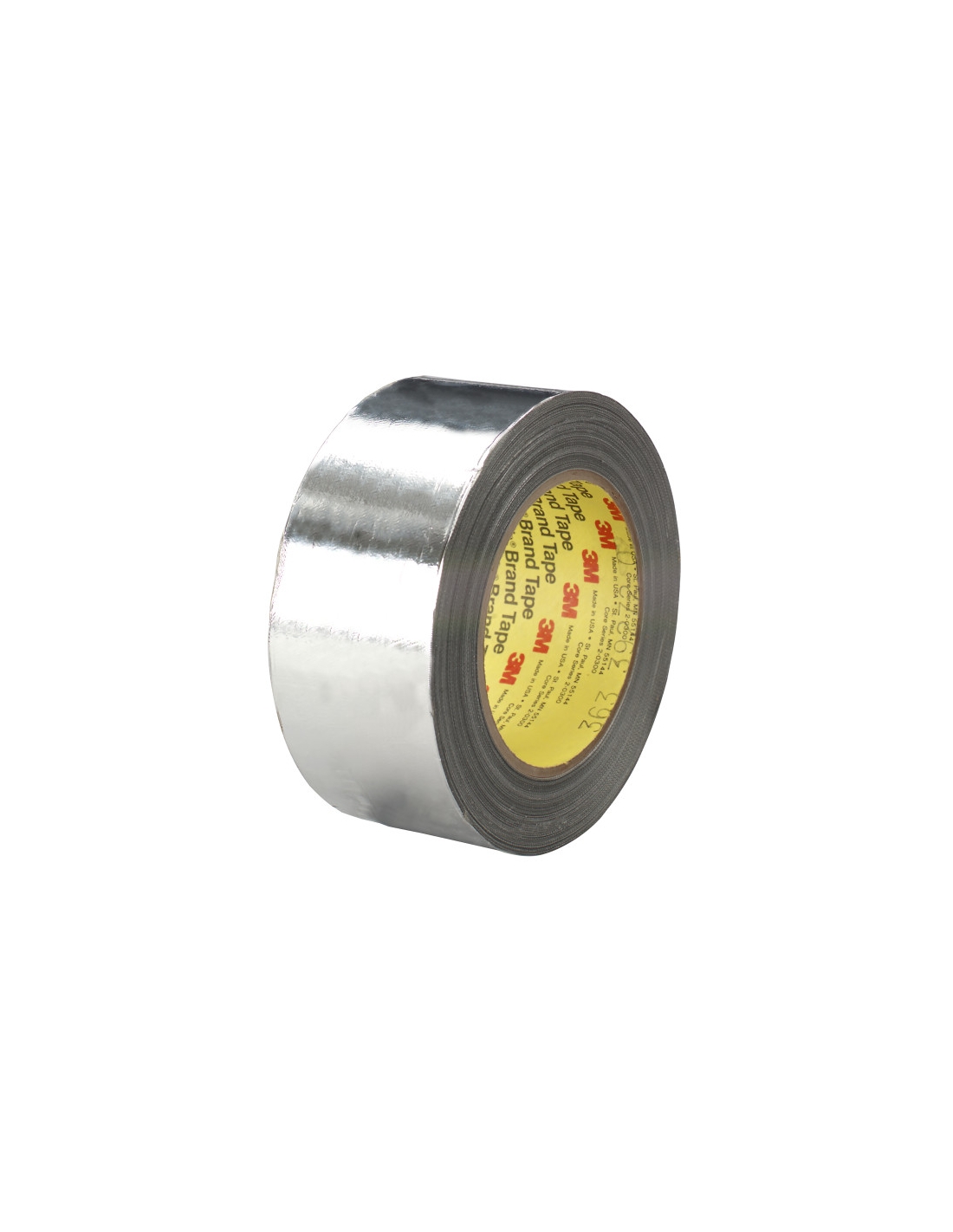

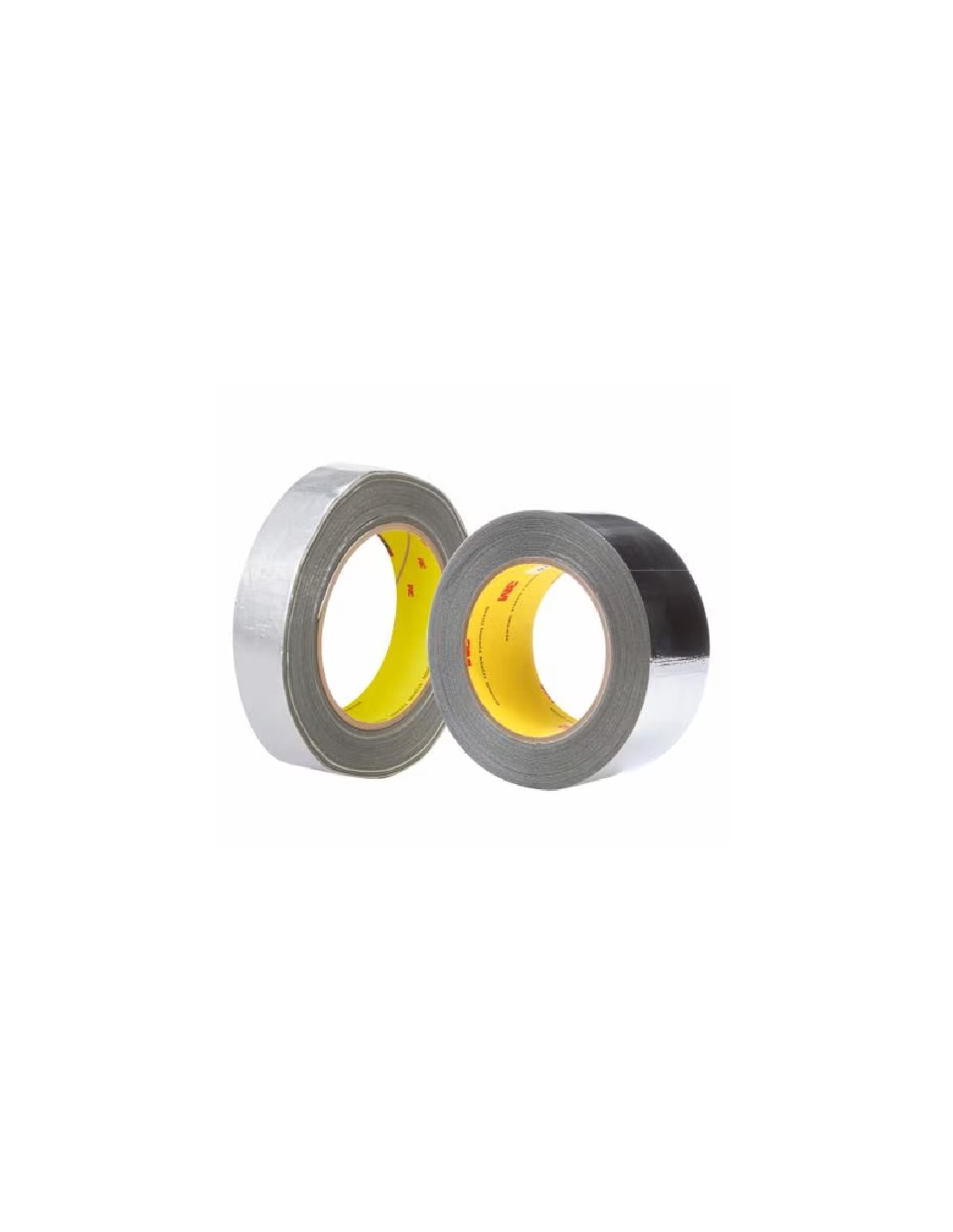

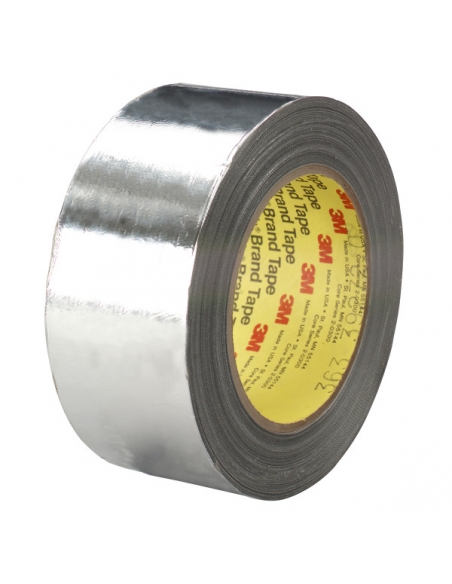

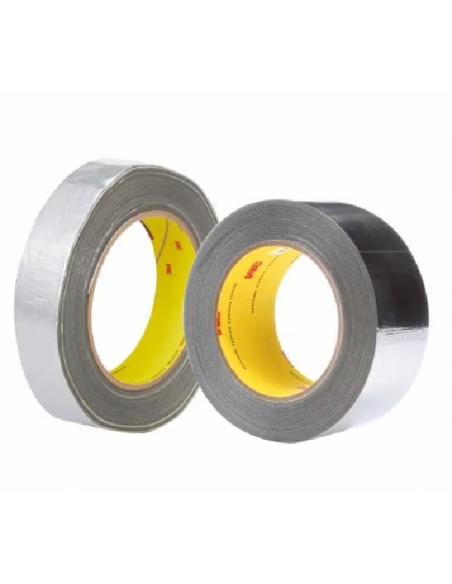

3M™ 363 per protezione termica e alte temperature
3M™ 363 è un nastro tecnico costituito da una laminazione di alluminio su fibra di vetro, abbinata a un sistema adesivo siliconico trasparente. È stato sviluppato per combinare robustezza meccanica e flessibilità in presenza di un ampio intervallo di temperature.
La costruzione leggera, sottile e flessibile facilita l'applicazione anche su forme irregolari. Il prodotto presenta inoltre elevata resistenza a trazione ed è destinato ad applicazioni nelle quali sono richieste protezione dalle radiazioni termiche e riflessione del calore.
La configurazione trattata in questa scheda è 51 mm × 33 m.
Caratteristiche principali
- Supporto in alluminio laminato su fibra di vetro
- Adesivo siliconico trasparente
- Colore argento brillante
- Spessore alluminio: 0,025 mm
- Spessore fibra di vetro: 0,06 mm
- Spessore totale: 0,15 mm
- Adesione all'acciaio: 7,3 N/cm
- Resistenza a trazione: 236,4 N/cm
- Allungamento a rottura: 7%
- Peso: 2,22 g/m/cm di larghezza
- Lunghezza rotolo: 33 m
- Costruzione leggera, sottile e flessibile
- Elevata conformabilità su forme irregolari
- Capacità di riflettere il calore
- Resistenza continua alle alte temperature.
Tabella tecnica
- Prodotto documentato nel TDS: 3M™ 363
- Denominazione TDS: Nastro in alluminio/fibra in vetro
- Supporto: alluminio laminato su fibra di vetro
- Adesivo: silicone trasparente
- Colore: argento brillante
- Spessore alluminio: 0,025 mm
- Spessore fibra di vetro: 0,06 mm
- Spessore totale: 0,15 mm
- Adesione all'acciaio: 7,3 N/cm
- Resistenza a trazione: 236,4 N/cm
- Allungamento a rottura: 7%
- Peso: 2,22 g/m/cm di larghezza
- Lunghezza rotolo: 33 m
- Formato commerciale PFR: 51 mm × 33 m.
Il TDS specifica che le proprietà fisiche riportate non sono utilizzabili per la messa a specifica.
Materiali e superfici
Il documento non fornisce un elenco generale di substrati compatibili. Le applicazioni dichiarate riguardano invece l'avvolgimento protettivo sopra cablaggi elettrici, strumenti e altri materiali sensibili alle radiazioni termiche.
Per materiali differenti è quindi opportuno verificare preventivamente il comportamento adesivo e la compatibilità nelle reali condizioni di processo.
Applicazioni consigliate
3M documenta per il 363 due applicazioni specifiche:
- mascheratura per trattamenti al plasma nell'industria aerospaziale;
- avvolgimento protettivo sopra cablaggi elettrici, strumenti e altri materiali sensibili alle radiazioni termiche.
Il produttore indica inoltre che il materiale riflette il calore e può essere avvolto a spirale con minima perdita di riflessione.
Esperienza applicativa PFR
Nella selezione di un nastro per protezione termica è importante valutare temperatura raggiunta dal componente, durata dell'esposizione, geometria, modalità di avvolgimento e caratteristiche della superficie.
La conformabilità del 3M™ 363 è particolarmente interessante quando il nastro deve seguire superfici non planari o essere avvolto attorno a cablaggi e componenti.
Queste indicazioni costituiscono esperienza applicativa PFR e non modificano le prestazioni dichiarate dal produttore.
Come si usa
Per ottenere i migliori risultati, 3M raccomanda di applicare il prodotto su superfici pulite e asciutte, a temperature superiori a 0 °C.
Nelle applicazioni di avvolgimento il TDS indica inoltre la possibilità di applicarlo a spirale con minima perdita di riflessione, caratteristica utile quando deve seguire la geometria di cavi o componenti.
Prestazioni alle alte temperature
Il limite superiore di resistenza continua riportato nel documento è 315 °C.
Il TDS presenta invece due valori differenti per il limite inferiore: −51 °C nella sezione “Informazioni generali” e −54 °C nelle altre sezioni del documento.
Per questo motivo il limite inferiore non viene trasformato in un unico valore definitivo senza una verifica documentale.
Aspetti produttivi e converting
PFR può valutare il materiale in funzione della larghezza necessaria, della geometria del componente e della modalità di avvolgimento o applicazione.
Per i materiali forniti in rotolo possono essere considerate lavorazioni di taglio e configurazioni personalizzate in funzione del processo produttivo.
Il TDS italiano fornito non documenta espressamente la fustellatura; questa lavorazione non viene quindi attribuita automaticamente alla referenza.
Formati e personalizzazioni
La configurazione trattata è:
51 mm × 33 m
La lunghezza di 33 m è espressamente riportata nel TDS.
La larghezza di 51 mm non è invece indicata nel documento e viene pertanto trattata come formato commerciale PFR.
Considerazioni progettuali
La selezione del 363 non deve basarsi esclusivamente sulla temperatura massima. Devono essere valutati anche durata dell'esposizione termica, materiale da proteggere, geometria, sollecitazioni meccaniche e modalità di applicazione.
Il TDS dichiara inoltre che il prodotto risponde alla norma MIL-T-83284, relativa alla resistenza alle radiazioni termiche di questa tipologia di nastri adesivi, ed è conforme alle specifiche F.A.R. 25.853(a).
Perché scegliere 3M™ 363
L'elemento distintivo del 3M™ 363 è la combinazione di alluminio, fibra di vetro e adesivo siliconico.
La lamina contribuisce alla riflessione del calore, la struttura offre conformabilità e il materiale presenta una resistenza a trazione dichiarata di 236,4 N/cm. La costruzione è inoltre progettata per operare in condizioni termiche impegnative fino a 315 °C in continuo.
Supporto tecnico PFR
PFR può valutare temperatura di processo, durata dell'esposizione, materiale da proteggere, geometria del componente, modalità di avvolgimento e formato richiesto.
L'analisi di questi parametri consente di verificare la coerenza del 3M™ 363 con l'applicazione e di definire la configurazione più adatta alle esigenze produttive.
Domande frequenti
A cosa serve 3M™ 363?
È documentato per la mascheratura durante trattamenti al plasma in ambito aerospaziale e per l'avvolgimento protettivo di cablaggi elettrici, strumenti e altri materiali sensibili alle radiazioni termiche.
Qual è la temperatura massima continua?
Il TDS riporta una resistenza continua fino a 315 °C.
Qual è lo spessore totale?
Lo spessore totale dichiarato è 0,15 mm. Il supporto comprende alluminio da 0,025 mm e fibra di vetro da 0,06 mm.
Quale adesivo utilizza?
Il prodotto utilizza un sistema adesivo siliconico trasparente.
Può essere applicato su forme irregolari?
Sì. Il produttore descrive una costruzione leggera, sottile e flessibile che facilita l'applicazione anche su forme irregolari.
Quali sono le condizioni consigliate per l'applicazione?
I migliori risultati sono dichiarati su superfici pulite e asciutte, con applicazione a temperature superiori a 0 °C.
Contatta il team PFR
3M™ 363 Nastro in Alluminio/Fibra di Vetro – 51 mm × 33 m combina riflessione del calore, resistenza meccanica e conformabilità per applicazioni di protezione termica e avvolgimento di componenti.
PFR può analizzare temperatura, geometria, materiale da proteggere e modalità di applicazione per verificare il prodotto e la configurazione più appropriati.
Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
