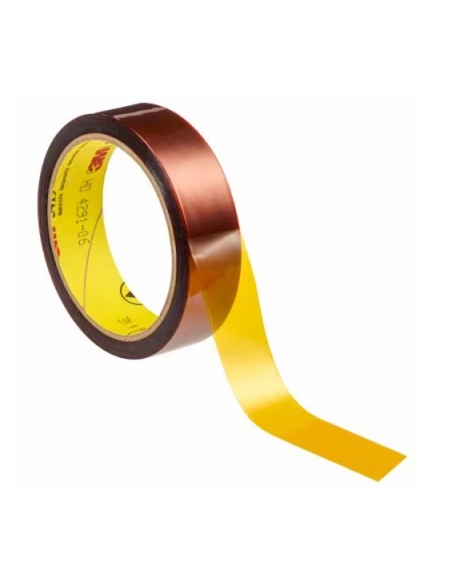

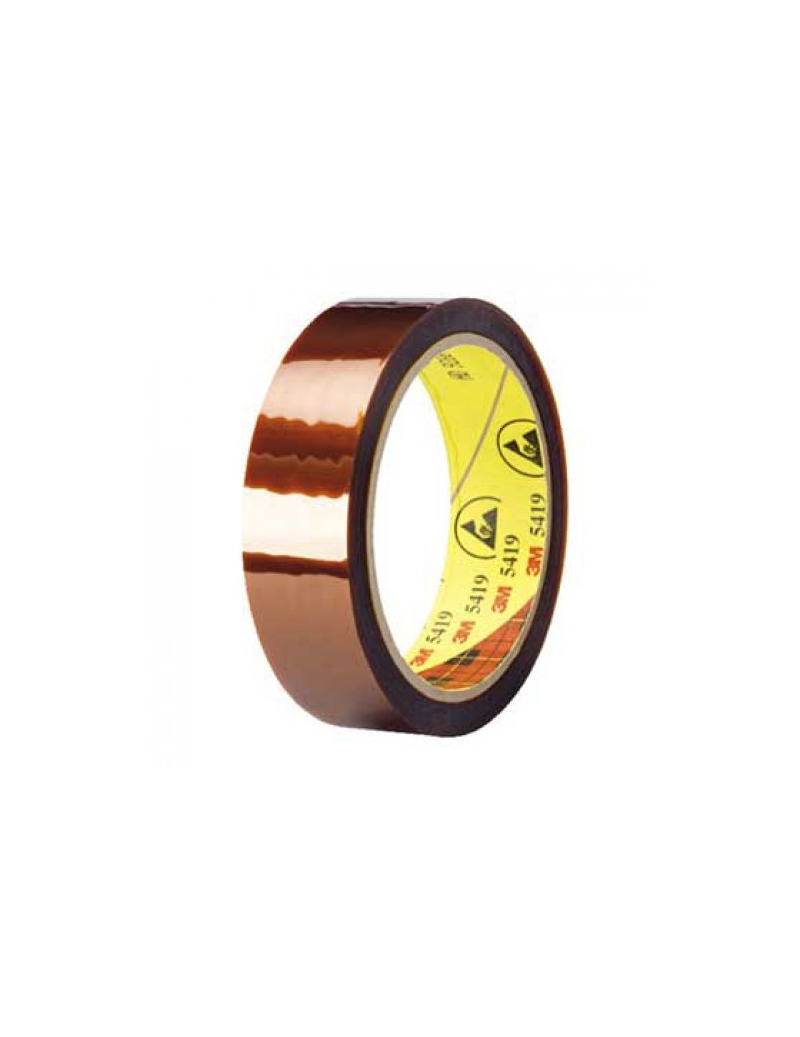

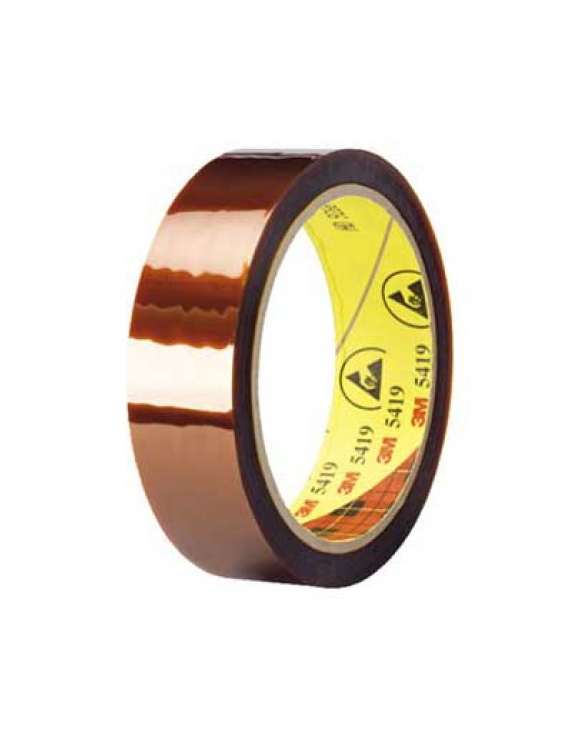

3M™ 5419 Nastro in Poliimmide Low Static 0,07 mm da -73°C a +260°C – 6,35 mm × 33 m

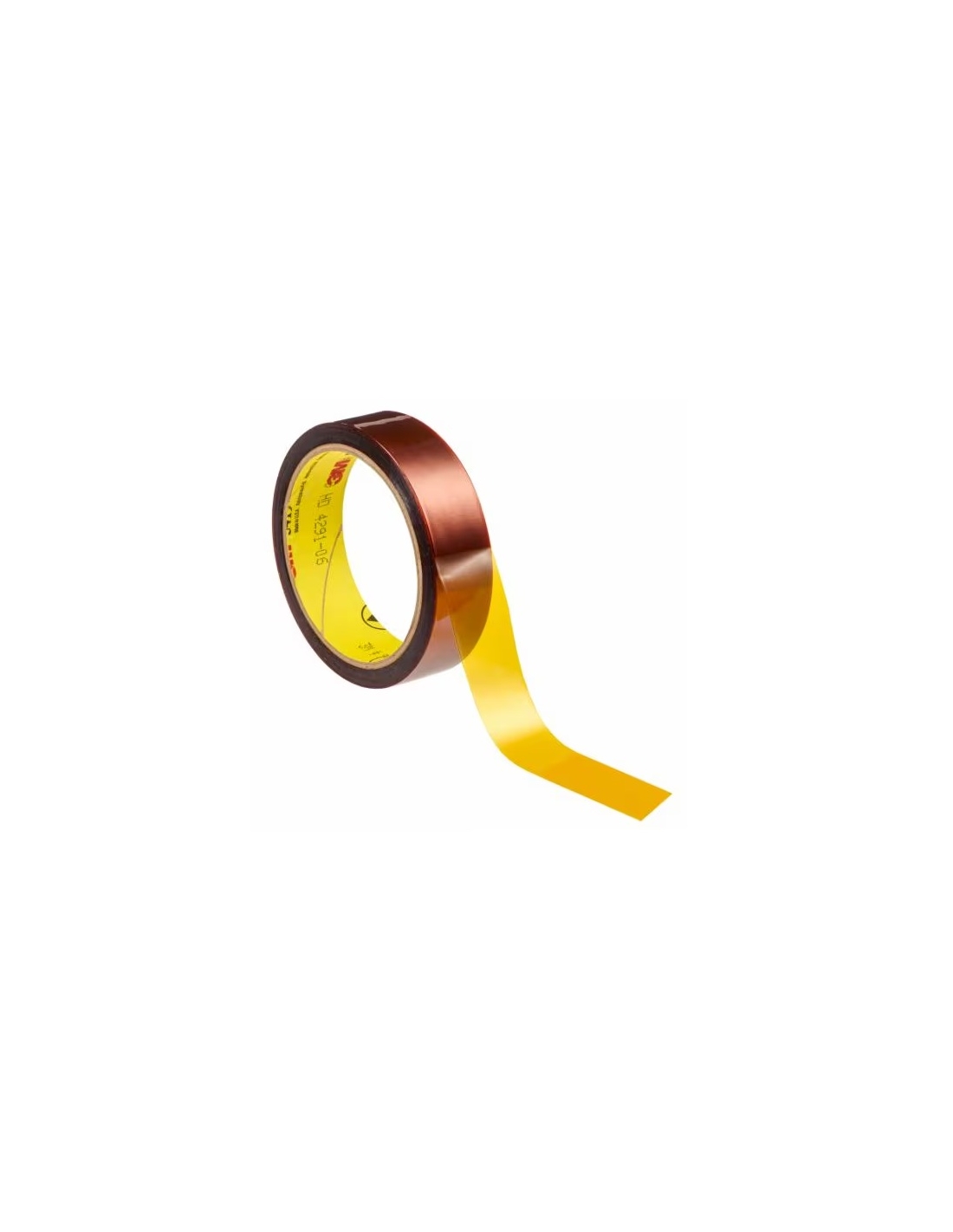

3M™ 5419: nastro in poliimmide Low Static per elettronica e alte temperature

Il 3M™ Low Static Polyimide Film Tape 5419 è un nastro adesivo traslucido costituito da un film di poliimmide con adesivo siliconico, caratterizzato da proprietà di scarica elettrostatica estremamente ridotta.

Il prodotto è stato sviluppato in particolare per applicazioni nelle quali la generazione di cariche elettrostatiche durante lo svolgimento del nastro o la sua rimozione dal PWB – Printed Wiring Board può rappresentare un problema per i componenti elettronici montati sulla scheda. 5419 (1)

3M dichiara che i tradizionali nastri in poliimmide possono generare durante l'utilizzo oltre 10.000 V, con il rischio di danneggiare i componenti elettronici presenti sulla scheda. Il 5419 utilizza invece una tecnologia proprietaria sviluppata per ottenere una scarica elettrostatica estremamente bassa, senza alcuni inconvenienti tipici dei tradizionali nastri definiti “anti-static” o “static-free”, come adesione variabile e opacità. 5419 (1)

Lo spessore totale del nastro è di 0,07 mm, mentre il supporto in poliimmide misura 0,03 mm. Il range di utilizzo dichiarato è compreso tra -73 °C e +260 °C. 5419 (1)

Caratteristiche principali

• Film di poliimmide
• Adesivo siliconico
• Tecnologia proprietaria Low Static
• Colore: Gold / oro
• Nastro traslucido
• Spessore supporto: 0,03 mm
• Spessore totale: 0,07 mm
• Adesione all'acciaio: 22 N/100 mm
• Resistenza a trazione: 578 N/100 mm
• Allungamento a rottura: 60%
• Temperatura di utilizzo: da -73 °C a +260 °C
• Rigidità dielettrica: 7000 V
• Resistenza di isolamento: >1 × 10⁶ ohm
• Carica statica alla rimozione dal rotolo: <150 V
• Carica statica alla rimozione dal PWB: <50 V
• Film che non si ammorbidisce alle temperature elevate
• Superficie di distacco adatta alle alte temperature
• Flame Retardancy: Pass secondo UL-510
• RoHS compliant
• Shelf life: 3 anni
• Formato commerciale PFR: 6,35 mm × 33 m 5419 (1) 5419 (1) 5419 (1)

Proprietà Low Static e controllo della scarica elettrostatica

La caratteristica distintiva del 3M™ 5419 è la riduzione della scarica elettrostatica durante lo svolgimento e la rimozione dal PWB.

Secondo 3M, la tecnologia proprietaria utilizzata dal prodotto permette di superare un limite tipico dei nastri convenzionali in poliimmide, che possono generare oltre 10.000 V durante l'utilizzo. Questi livelli possono danneggiare i componenti elettronici montati sulla scheda. 5419 (1)

I valori misurati per il 5419 sono:

• <150 V durante la rimozione dal rotolo;
• <50 V durante la rimozione dal PWB.

I test sono riportati a 50% di umidità relativa e 21 °C, in ambiente controllato ESD. 5419 (1)

Questi valori devono quindi essere interpretati nelle specifiche condizioni di prova dichiarate e non estesi automaticamente a qualsiasi ambiente o processo.

Prestazioni meccaniche e fisiche

Il 3M™ 5419 presenta un'adesione all'acciaio di 22 N/100 mm, misurata secondo ASTM D-3330.

La resistenza a trazione a rottura è di 578 N/100 mm, mentre l'allungamento a rottura raggiunge il 60%; entrambi i parametri sono riportati secondo ASTM D-3759.

Il supporto presenta uno spessore di 0,03 mm, mentre lo spessore totale del nastro raggiunge 0,07 mm, misurati secondo ASTM D-3652. 5419 (1)

3M specifica che queste informazioni tecniche devono essere considerate rappresentative o tipiche e non utilizzate per finalità di specifica. Le specifiche finali, i limiti e i risultati dei test relativi al prodotto commercializzato sono riportati nel Certificate of Analysis (COA). 5419 (1)

Comportamento alle alte e basse temperature

Il range di utilizzo dichiarato per il 3M™ 5419 è compreso tra -73 °C e +260 °C. 5419 (1)

3M evidenzia inoltre una caratteristica specifica del supporto in poliimmide. A temperatura ambiente, le proprietà dei film in poliimmide e poliestere sono simili; quando però la temperatura aumenta o diminuisce, le proprietà della poliimmide risultano meno influenzate rispetto a quelle del poliestere. 5419 (1)

Il film in poliimmide non si ammorbidisce alle temperature elevate e fornisce quindi, secondo il produttore, un'eccellente superficie di distacco alle alte temperature. 5419 (1)

Proprietà elettriche

Oltre alle caratteristiche Low Static, il 5419 presenta parametri elettrici documentati che risultano particolarmente rilevanti nelle applicazioni elettroniche.

La rigidità dielettrica dichiarata è di 7000 V, misurata secondo ASTM D-149, mentre la resistenza di isolamento è superiore a 1 × 10⁶ ohm. 5419 (1)

Questi dati devono essere considerati insieme alle condizioni applicative effettive e alle indicazioni del produttore, senza trasformare i valori tipici del TDS in specifiche garantite.

Outgassing

Il Technical Data Sheet riporta anche i valori di outgassing secondo ASTM E-595:

%TLM = 0,58
%CVCM = 0,24 5419 (1)

Il documento non fornisce ulteriori indicazioni applicative relative a questi valori. Per questo motivo devono essere riportati come parametri tecnici documentati senza attribuire automaticamente al prodotto idoneità per applicazioni o settori non espressamente dichiarati nel TDS.

Materiali compatibili

Il Technical Data Sheet del 3M™ 5419 non riporta una tabella di materiali o substrati dichiarati compatibili.

L'acciaio compare esclusivamente come substrato utilizzato nella determinazione dell'adesione, pari a 22 N/100 mm secondo ASTM D-3330. Questo dato non deve essere interpretato automaticamente come una dichiarazione generale di compatibilità con qualsiasi applicazione sull'acciaio. 5419 (1)

Il documento concentra invece la destinazione applicativa del prodotto sui circuiti stampati e sui processi di fabbricazione di componenti sottoposti a temperature elevate. 5419 (1)

La compatibilità finale deve quindi essere verificata sul substrato effettivo e nelle condizioni reali del processo.

Applicazioni consigliate

3M indica espressamente il 5419 per:

• mascheratura di circuiti stampati durante processi di wave solder;
• mascheratura di circuiti stampati durante processi di solder dip;
• utilizzo come superficie di distacco nella fabbricazione di parti polimerizzate/trattate a temperature elevate;
• protezione dei gold tab durante la saldatura a onda dei circuiti stampati. 5419 (1) 5419 (1)

Queste applicazioni evidenziano la destinazione del prodotto verso processi nei quali devono essere combinate resistenza termica, funzione di mascheratura/distacco e ridotta generazione di cariche elettrostatiche.

Esperienza applicativa PFR

Il 3M™ 5419 può essere valutato quando il processo coinvolge componenti elettronici sensibili alle scariche elettrostatiche e richiede contemporaneamente un nastro in grado di operare alle temperature documentate.

La combinazione tra carica statica inferiore a 150 V durante lo svolgimento, inferiore a 50 V durante la rimozione dal PWB e range termico da -73 °C a +260 °C rappresenta il principale insieme di parametri da considerare nella selezione tecnica del prodotto. 5419 (1)

Il formato commerciale PFR da 6,35 mm × 33 m può essere valutato quando la geometria dell'applicazione richiede una fascia stretta e precisa per operazioni di mascheratura o protezione localizzata.

Questa considerazione sul formato costituisce esperienza applicativa PFR e non una prestazione dichiarata da 3M.

Come si usa

Il Technical Data Sheet identifica le applicazioni del 5419 ma non fornisce una procedura completa di posa.

In particolare, non vengono specificati:

• preparazione della superficie;
• temperatura di applicazione;
• pressione di posa;
• tempo di presa;
• modalità dettagliate di rimozione;
• durata massima di permanenza sul PWB;
• numero massimo di cicli termici.

Questi parametri non devono quindi essere aggiunti senza ulteriore documentazione tecnica.

Nelle applicazioni elettroniche, la selezione deve essere effettuata considerando le condizioni ESD effettive, la temperatura del processo, il substrato, la geometria dell'area da mascherare e le modalità previste per la rimozione.

3M specifica che numerosi fattori esterni al proprio controllo possono influenzare utilizzo e prestazioni e che l'utilizzatore è responsabile della valutazione del prodotto e della verifica della sua idoneità allo scopo e al metodo applicativo previsti. 5419 (1)

Conformità e caratteristiche documentate

Il Technical Data Sheet dichiara il 3M™ 5419 RoHS compliant. 5419 (1)

Per la resistenza alla fiamma viene inoltre riportato:

Flame Retardancy: Pass Per UL-510
Product category: OARC2
File: E230409 5419 (1)

Questi riferimenti devono essere mantenuti nella formulazione utilizzata da 3M e non estesi a certificazioni o conformità differenti non documentate nel TDS.

Certificate of Analysis

3M specifica che il Certificate of Analysis (COA) del prodotto viene stabilito quando il prodotto viene fabbricato e reso commercialmente disponibile.

Il COA contiene i metodi di prova 3M, i limiti delle specifiche e i risultati dei test relativi agli attributi prestazionali rispetto ai quali viene fornito il prodotto. 5419 (1)

Questo aspetto è particolarmente importante perché i dati presenti nella tabella tecnica del TDS sono dichiarati come rappresentativi o tipici, mentre le specifiche finali sono definite nel COA.

Aspetti produttivi e converting

Il 5419 combina un film di poliimmide da 0,03 mm con un adesivo siliconico, raggiungendo uno spessore totale di 0,07 mm. Il formato standard riportato da 3M presenta una lunghezza di 36 yd, pari a 33 m. 5419 (1)

Il formato commerciale PFR indicato per questa referenza è 6,35 mm × 33 m.

Il TDS non documenta operazioni specifiche di taglio, ribobinatura, fogliatura o fustellatura. Eventuali lavorazioni di converting devono quindi essere valutate e confermate da PFR sulla base delle caratteristiche del materiale e della fattibilità tecnica.

Formati e personalizzazioni

Formato commerciale PFR: 6,35 mm × 33 m

La lunghezza di 33 m coincide con la lunghezza standard riportata da 3M nel Technical Data Sheet. La larghezza di 6,35 mm è invece considerata, ai fini della presente scheda, la configurazione commerciale PFR indicata per la referenza. 5419 (1)

Eventuali larghezze o configurazioni differenti devono essere verificate con PFR in funzione della disponibilità e della fattibilità delle lavorazioni richieste.

Perché scegliere 3M™ 5419

Il 3M™ 5419 è orientato alle applicazioni elettroniche nelle quali occorre combinare ridotta generazione di carica elettrostatica, resistenza alle alte temperature e proprietà del film di poliimmide.

I principali parametri documentati sono:

• supporto in film di poliimmide;
• adesivo siliconico;
• tecnologia proprietaria Low Static;
• 0,07 mm di spessore totale;
• 22 N/100 mm di adesione all'acciaio;
• 578 N/100 mm di resistenza a trazione;
• 60% di allungamento a rottura;
• range di utilizzo da -73 °C a +260 °C;
• 7000 V di rigidità dielettrica;
• resistenza di isolamento >1 × 10⁶ ohm;
• carica statica <150 V alla rimozione dal rotolo;
• carica statica <50 V alla rimozione dal PWB;
• RoHS compliant;
• Flame Retardancy: Pass Per UL-510. 5419 (1) 5419 (1)

La caratteristica che differenzia maggiormente il 5419 da un generico nastro in poliimmide è quindi la tecnologia Low Static, sviluppata per limitare le scariche elettrostatiche durante lo svolgimento e la rimozione dal circuito stampato. 5419 (1)

Supporto tecnico PFR

Per scegliere correttamente un nastro in poliimmide destinato a processi elettronici, PFR considera temperatura del ciclo, sensibilità dei componenti alle scariche elettrostatiche, geometria della zona da mascherare, substrato, durata dell'applicazione e modalità previste per la rimozione.

Nel caso del 3M™ 5419, il team PFR può verificare se la tecnologia Low Static, lo spessore totale di 0,07 mm, il range termico da -73 °C a +260 °C e il formato 6,35 mm × 33 m sono coerenti con le esigenze del processo.

Domande frequenti

Qual è lo spessore del 3M™ 5419?

Il supporto in poliimmide presenta uno spessore di 0,03 mm, mentre lo spessore totale del nastro è di 0,07 mm, secondo ASTM D-3652. 5419 (1)

Cosa significa Low Static?

Il 5419 utilizza una tecnologia proprietaria 3M progettata per ottenere una scarica elettrostatica estremamente bassa durante lo svolgimento e la rimozione dal PWB. 5419 (1)

Quali sono i valori di carica statica?

3M dichiara <150 V alla rimozione dal rotolo e <50 V alla rimozione dal PWB, misurati al 50% U.R., 21 °C e in ambiente controllato ESD. 5419 (1)

Qual è la temperatura di utilizzo?

Il range dichiarato da 3M è compreso tra -73 °C e +260 °C. 5419 (1)

È indicato per i circuiti stampati?

Sì. 3M indica il prodotto per la mascheratura dei circuiti stampati durante wave solder e solder dip e cita inoltre la protezione dei gold tab durante la saldatura a onda. 5419 (1) 5419 (1)

Il film si ammorbidisce alle alte temperature?

Secondo 3M, il film in poliimmide non si ammorbidisce alle temperature elevate, fornendo un'eccellente superficie di distacco alle alte temperature. 5419 (1)

Qual è la rigidità dielettrica?

La rigidità dielettrica dichiarata è di 7000 V, misurata secondo ASTM D-149. 5419 (1)

Il 3M™ 5419 è RoHS compliant?

Sì. Il Technical Data Sheet dichiara espressamente il prodotto RoHS compliant. 5419 (1)

Qual è la shelf life?

La shelf life dichiarata è di 3 anni dalla data di produzione, quando il prodotto viene conservato nell'imballaggio originale a 16–27 °C e 40–50% di umidità relativa. 5419 (1)

Contatta il team PFR

Il 3M™ Low Static Polyimide Film Tape 5419 nel formato commerciale 6,35 mm × 33 m combina un film in poliimmide con adesivo siliconico, uno spessore totale di 0,07 mm, un range di utilizzo da -73 °C a +260 °C e proprietà Low Static sviluppate per ridurre la scarica elettrostatica durante lo svolgimento e la rimozione dal PWB.

PFR può supportare la valutazione considerando temperatura del processo, sensibilità ESD dei componenti, geometria dell'area da proteggere, modalità di rimozione e dimensione della fascia da mascherare.

Contatta il team PFR per verificare se il 3M™ 5419 è adatto alla tua applicazione e individuare il formato più appropriato per il processo produttivo.
