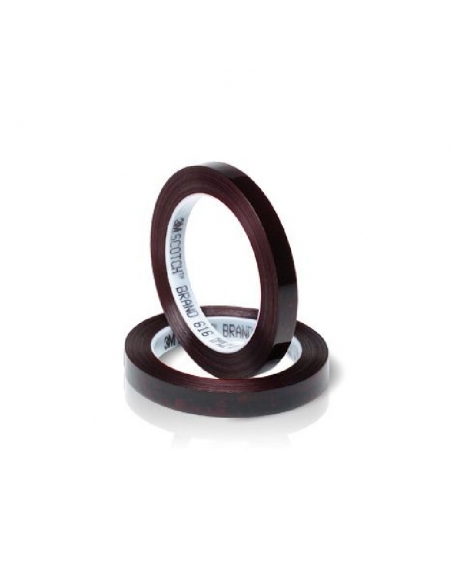

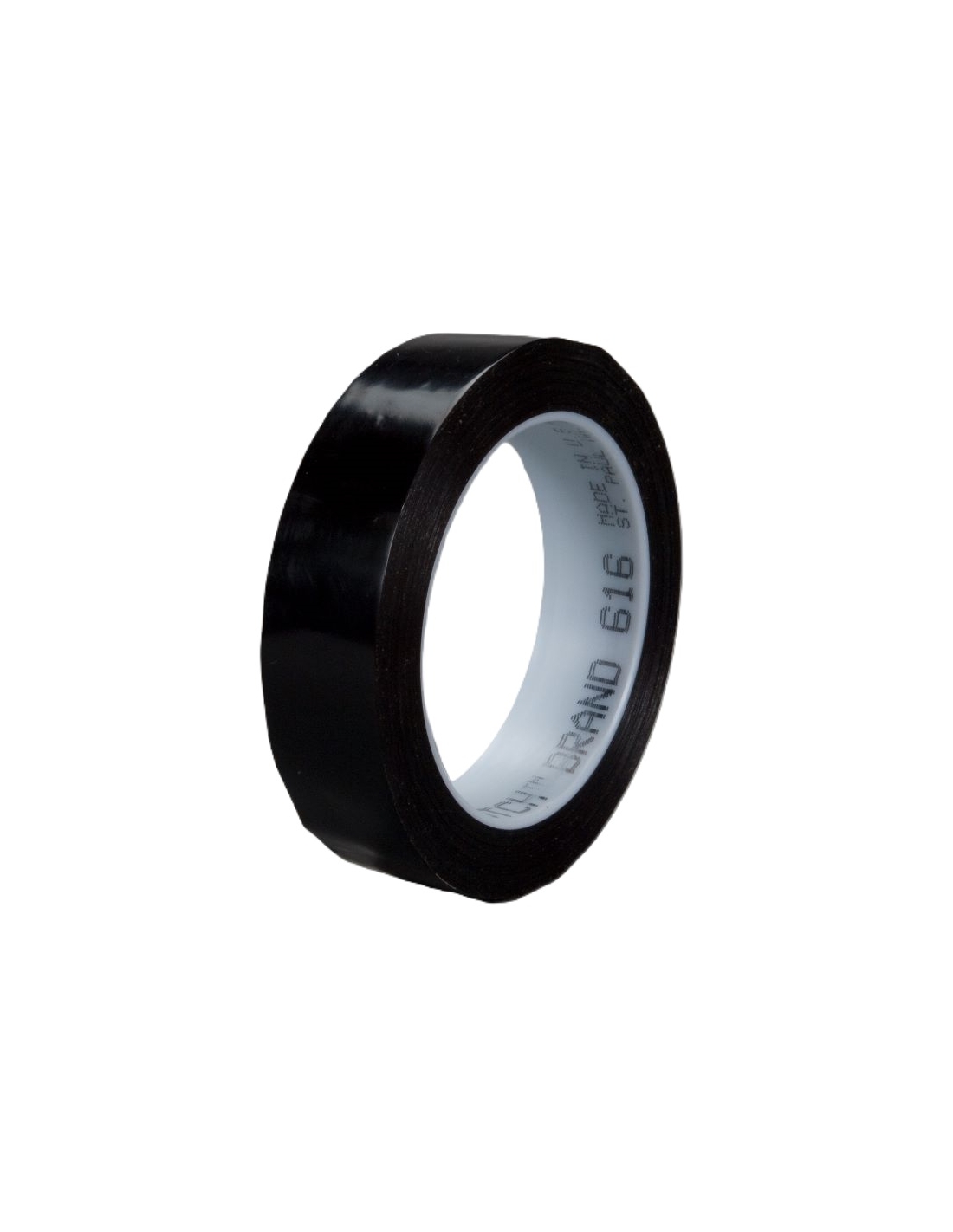

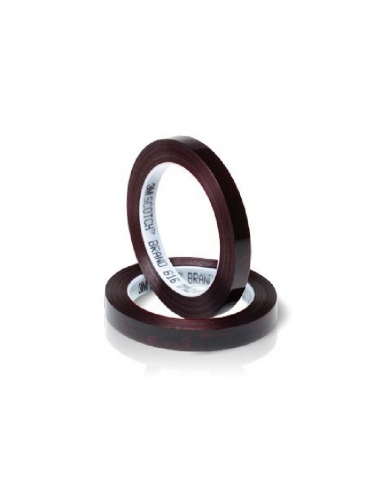

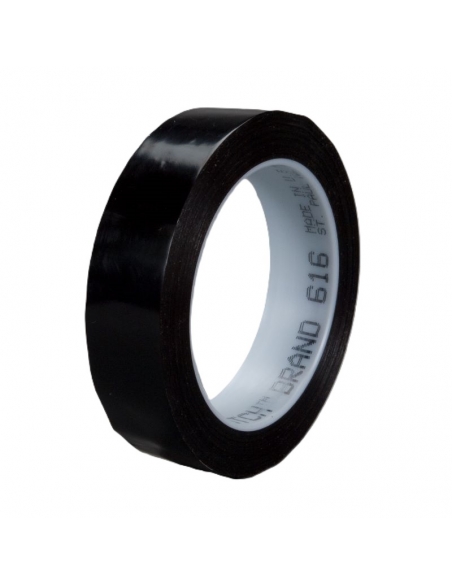

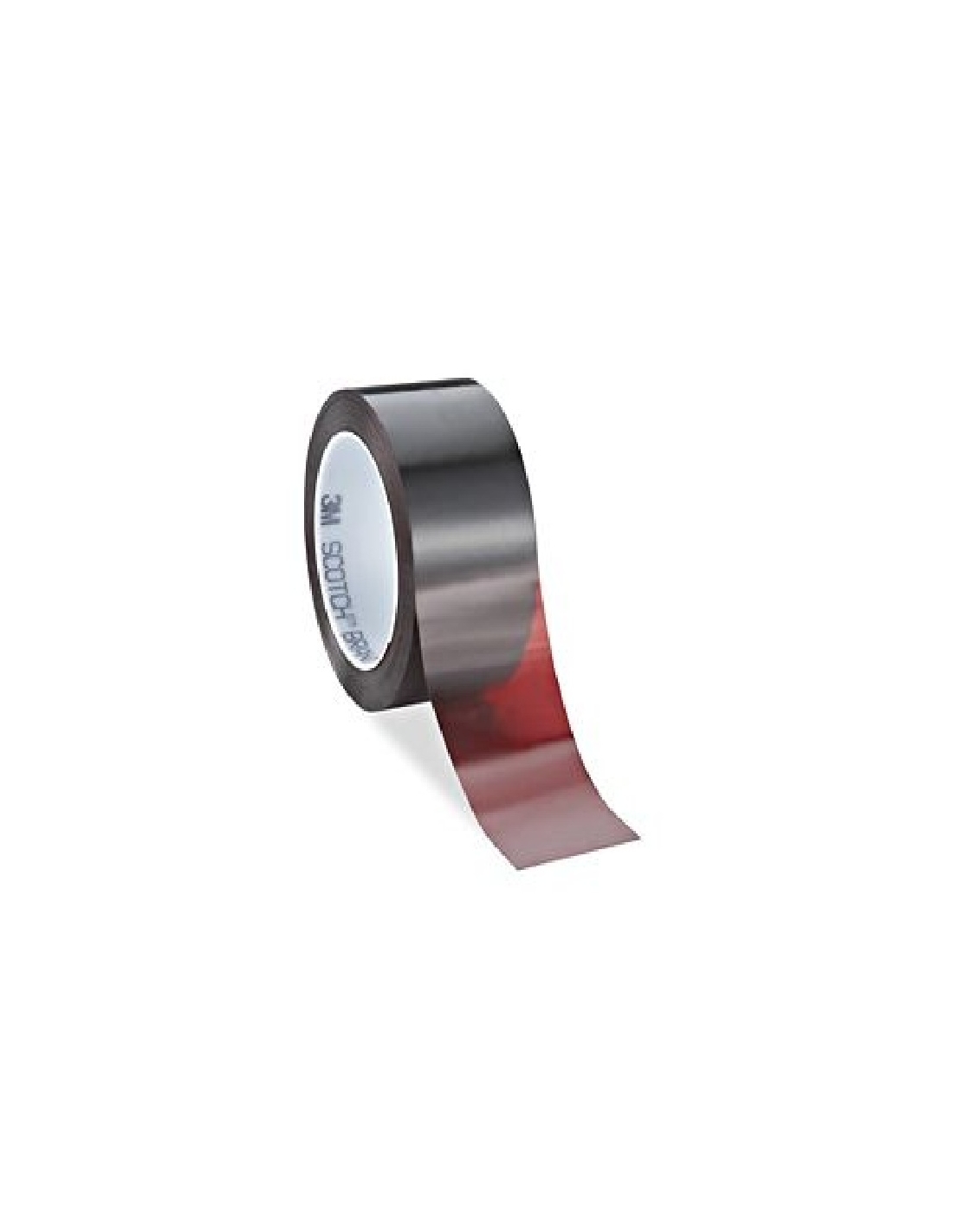

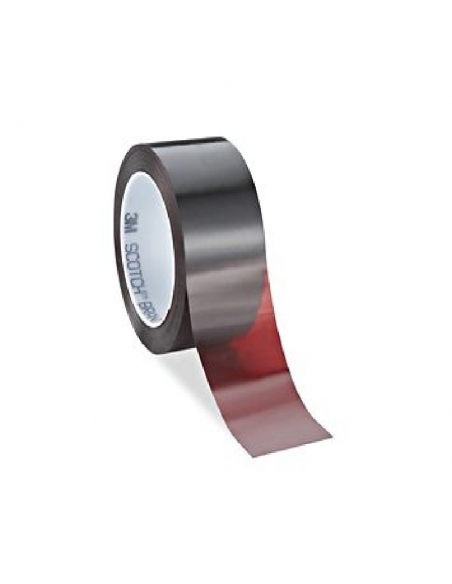

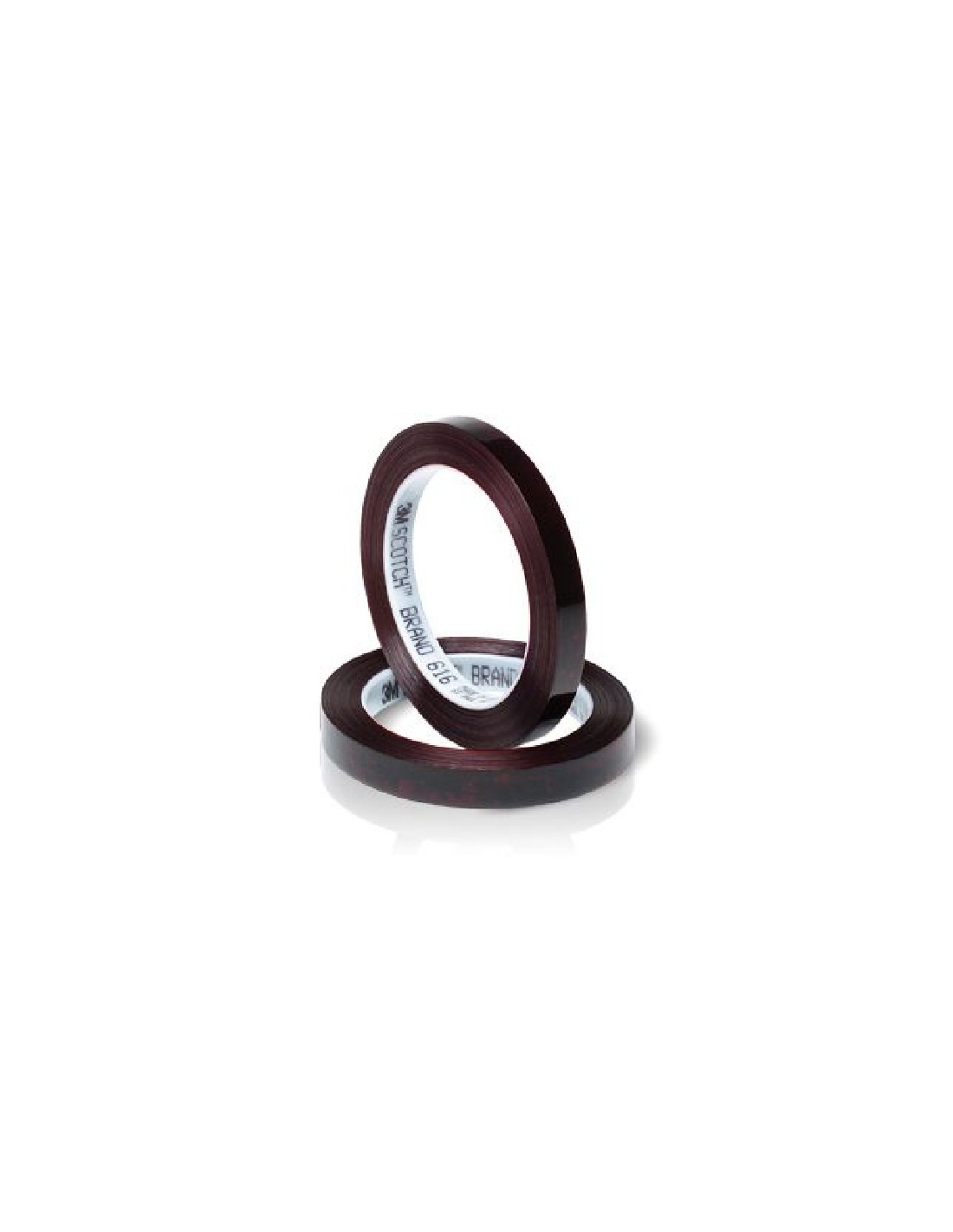

3M™ 616 Nastro UPVC Paklon Rosso Rubino 0,06 mm per Mascheratura – 25 mm × 66 m

3M™ 616: nastro UPVC Paklon rosso rubino per mascheratura

Il 3M™ 616 è un nastro litografico con supporto in UPVC Paklon rosso rubino, sviluppato per applicazioni nelle quali è necessario realizzare una mascheratura precisa mantenendo la possibilità di controllare visivamente il posizionamento del materiale.

La caratteristica centrale del prodotto è il comportamento ottico del supporto: 3M lo definisce otticamente trasparente e fotograficamente opaco. Questa combinazione consente di mantenere visibilità durante il posizionamento e, contemporaneamente, di ottenere la mascheratura alla luce richiesta dal processo. 616 (9)

Il nastro presenta un supporto da 0,04 mm e uno spessore totale di 0,06 mm, utilizza un adesivo gomma-resina ed è caratterizzato dalla colorazione rosso rubino. 3M indica il 616 per mascheratura di negativi, bordatura e giunte, con utilizzo principalmente nelle arti grafiche e nell'elettronica, compresi i circuiti stampati. 616 (9)

La configurazione commerciale PFR trattata in questa scheda è il rotolo da 25 mm × 66 m.

Caratteristiche principali

• Supporto in UPVC Paklon rosso rubino
• Supporto otticamente trasparente
• Supporto fotograficamente opaco
• Spessore supporto: 0,04 mm
• Spessore totale: 0,06 mm
• Adesivo gomma-resina
• Adesivo definito rigido nella documentazione 3M
• Pigmentazione uniforme
• Posizionamento accurato
• Possibilità di effettuare diverse e prolungate esposizioni
• Riduzione dei ritocchi indicata tra i benefici
• Stabilità rispetto alle variazioni di umidità e temperatura
• Mascheratura alla luce
• Resistenza allo sbordamento durante l'applicazione e il magazzinaggio. 616 (9)

Tabella tecnica

• Prodotto documentato nel TDS: 616 Nastro litografico rosso
• Supporto: UPVC Paklon
• Adesivo: gomma-resina
• Colore: rosso rubino
• Spessore supporto: 0,04 mm – ASTM D-3652
• Spessore totale nastro: 0,06 mm – ASTM D-3652
• Adesione all'acciaio: 3,9 N/cm – ASTM D-3330
• Resistenza a trazione: 50,9 N/cm – ASTM D-3759
• Allungamento a rottura: 62% – ASTM D-3759
• Lunghezza rotolo: 66 m
• Durata di magazzino: 12 mesi dalla data di consegna 3M
• Condizioni di conservazione: imballo originale a 21 °C e 50% di umidità relativa
• Conformità riportata: MIL-T-40620 A
• Formato commerciale PFR: 25 mm × 66 m. 616 (9)

I valori riportati nella sezione delle proprietà fisiche sono indicati da 3M come non utilizzabili per la messa a specifica. 616 (9)

Materiali compatibili

Il bollettino tecnico 3M disponibile non riporta un elenco di substrati specificamente testati o dichiarati compatibili con il 616.

Per questo motivo non vengono attribuite al prodotto compatibilità con materiali non presenti nella documentazione tecnica.

La compatibilità finale deve essere verificata sul substrato effettivamente utilizzato e nelle reali condizioni del processo. Per applicazioni critiche è consigliabile effettuare prove preliminari prima dell'introduzione del prodotto in produzione.

Applicazioni consigliate

3M identifica tre applicazioni principali per il 616:

• mascheratura di negativi;
• bordatura;
• giunte. 616 (9)

Le principali industrie indicate dal produttore sono:

• arti grafiche;
• elettronica, con particolare riferimento ai circuiti stampati. 616 (9)

Il prodotto trova quindi il proprio ruolo nei processi nei quali la mascheratura non richiede soltanto la copertura di una zona, ma anche precisione nel posizionamento e controllo della luce.

Trasparenza ottica e mascheratura alla luce

Uno degli aspetti che caratterizzano maggiormente il 3M™ 616 è la combinazione di due proprietà che svolgono funzioni differenti durante il processo: trasparenza ottica e opacità fotografica.

La trasparenza ottica consente di vedere attraverso il supporto durante il posizionamento, facilitando l'allineamento del nastro rispetto alla zona interessata.

Contemporaneamente, l'opacità fotografica permette al supporto di svolgere la funzione di mascheratura alla luce. 3M riporta infatti tra i vantaggi del prodotto la capacità di ottenere una mascheratura alla luce. 616 (9)

Questa combinazione permette di comprendere il posizionamento tecnico del 616: non si tratta semplicemente di un nastro adesivo rosso, ma di un prodotto destinato a processi nei quali le caratteristiche ottiche del supporto sono parte integrante dell'applicazione.

Supporto sottile e comportamento nel processo

Il supporto del 616 presenta uno spessore di 0,04 mm, mentre il nastro completo raggiunge uno spessore totale di 0,06 mm. 616 (9)

La costruzione sottile è associata nel documento a un supporto in Paklon con pigmentazione uniforme e adesivo rigido.

3M collega inoltre il prodotto alla possibilità di ottenere un posizionamento accurato, effettuare esposizioni diverse e prolungate e minimizzare i successivi ritocchi. 616 (9)

Nelle applicazioni di mascheratura questi aspetti devono essere considerati insieme: la funzione del 616 deriva dalla combinazione tra costruzione sottile, caratteristiche ottiche e comportamento del materiale durante il processo.

Prestazioni meccaniche e adesive

Il TDS riporta un'adesione all'acciaio di 3,9 N/cm, misurata secondo ASTM D-3330.

La resistenza a trazione è pari a 50,9 N/cm, mentre l'allungamento a rottura è del 62%, entrambi misurati secondo ASTM D-3759. 616 (9)

Questi dati permettono di caratterizzare tecnicamente il nastro, ma devono essere interpretati tenendo presente l'indicazione del produttore: le proprietà fisiche riportate nel documento non devono essere utilizzate per la messa a specifica. 616 (9)

Stabilità durante applicazione ed esposizione

3M associa alla costruzione del 616 una serie di benefici direttamente collegati alle operazioni di mascheratura.

Il prodotto permette un posizionamento accurato, consente diverse e prolungate esposizioni e contribuisce a minimizzare i ritocchi. Il produttore indica inoltre che il nastro non sborda durante l'applicazione e il magazzinaggio. 616 (9)

Tra i vantaggi vengono riportati anche la stabilità del prodotto al variare di umidità e temperatura, la trasparenza ottica e la mascheratura alla luce. 616 (9)

Questi elementi assumono particolare importanza nei processi in cui la zona mascherata deve mantenere il proprio posizionamento durante più fasi di lavorazione o esposizione.

Come si usa

Il bollettino tecnico 3M disponibile non fornisce una procedura applicativa dettagliata per il 616.

Non sono riportate indicazioni specifiche relative a:

• preparazione della superficie;
• temperatura di applicazione;
• pressione da esercitare;
• tempo di presa;
• modalità di rimozione;
• temperatura di rimozione.

Per rispettare i dati ufficiali del produttore, questi parametri non vengono definiti per deduzione.

3M specifica invece che il cliente deve determinare se il prodotto è adatto all'impiego previsto e verificare la corrispondenza dei dati riportati attraverso proprie prove. 616 (9)

Esperienza applicativa PFR

Nella selezione di un nastro per mascheratura litografica è importante partire dalla funzione richiesta nel processo, non soltanto dalla larghezza o dal colore.

Per il 616, PFR considera in particolare la necessità di combinare controllo visivo durante il posizionamento e mascheratura fotografica, insieme alla geometria della zona interessata, alla precisione richiesta e alle caratteristiche della superficie.

La larghezza da 25 mm può essere valutata in relazione all'ampiezza della zona da mascherare o bordare e alle modalità operative previste dal cliente.

Quando l'applicazione non richiede opacità fotografica, è opportuno verificare se un'altra tecnologia di mascheratura sia più coerente con il processo, anziché scegliere il 616 esclusivamente in base al colore o al formato.

Per applicazioni critiche rimane importante verificare il comportamento direttamente sui substrati e nelle condizioni operative previste.

Queste considerazioni rappresentano l'esperienza applicativa PFR e non introducono prestazioni tecniche aggiuntive rispetto a quelle dichiarate da 3M.

Aspetti produttivi e converting

La configurazione oggetto della presente scheda è:

25 mm × 66 m – rosso rubino

La lunghezza di 66 m è espressamente indicata nella documentazione 3M. 616 (9)

La larghezza di 25 mm identifica invece la configurazione commerciale PFR indicata per questa referenza, poiché il bollettino tecnico allegato non contiene una tabella delle larghezze disponibili.

Per esigenze produttive differenti, PFR può valutare la disponibilità di bobine tagliate a misura, fogli e formati personalizzati, in funzione delle caratteristiche del materiale e della geometria richiesta.

Il TDS non dichiara esplicitamente la fustellabilità del 616; la fustellatura non viene quindi indicata come caratteristica documentata del prodotto.

Formati e personalizzazioni

Formato commerciale PFR: 25 mm × 66 m

La lunghezza di 66 m è riportata direttamente nel bollettino tecnico 3M. La documentazione disponibile non specifica invece un elenco delle larghezze standard. 616 (9)

Per larghezze o configurazioni differenti, PFR può verificare la disponibilità del materiale e la possibilità di realizzare il formato richiesto in funzione dell'applicazione.

Conservazione

3M dichiara per il 616 una durata di magazzino di 12 mesi dalla data di consegna 3M, a condizione che il prodotto venga conservato nell'imballo originale a 21 °C e con il 50% di umidità relativa. 616 (9)

Il rispetto delle condizioni indicate dal produttore deve essere considerato nella gestione delle scorte e nello stoccaggio del materiale prima dell'utilizzo.

Perché scegliere 3M™ 616

Il 3M™ 616 è da considerare quando il processo richiede una combinazione precisa di supporto sottile, controllo visivo del posizionamento e mascheratura alla luce.

Il supporto in UPVC Paklon rosso rubino è otticamente trasparente e fotograficamente opaco, mentre lo spessore totale del nastro è di 0,06 mm. 616 (9) 616 (9)

La scelta del 616 è quindi legata soprattutto alla funzione specifica del supporto nelle operazioni di mascheratura di negativi, bordatura e giunzione, piuttosto che alla sola colorazione rossa.

Supporto tecnico PFR

La corretta selezione del 616 parte dall'analisi del processo nel quale il nastro deve essere inserito.

PFR può supportare la valutazione considerando tipo di mascheratura, superficie, geometria dell'area interessata, precisione di posizionamento richiesta, funzione ottica, condizioni ambientali, modalità applicativa e formato necessario.

Per questa referenza è particolarmente importante stabilire se il processo richiede realmente la combinazione tra trasparenza ottica e opacità fotografica propria del supporto Paklon rosso rubino.

Se le condizioni applicative richiedono caratteristiche differenti, PFR può valutare un prodotto più coerente con il processo anziché basare la scelta esclusivamente sul codice o sulla dimensione richiesta.

Domande frequenti

A cosa serve il 3M™ 616?

3M indica il 616 per mascheratura di negativi, bordatura e giunte. Le principali industrie riportate sono le arti grafiche e l'elettronica, compresi i circuiti stampati. 616 (9)

Perché il supporto è rosso rubino?

Il supporto in Paklon rosso rubino è otticamente trasparente e fotograficamente opaco. Questa combinazione permette il controllo visivo durante il posizionamento e la mascheratura alla luce prevista dall'applicazione. 616 (9)

Qual è lo spessore del nastro?

Il supporto presenta uno spessore di 0,04 mm, mentre lo spessore totale del nastro è di 0,06 mm. 616 (9)

Quale adesivo utilizza?

Il 616 utilizza un adesivo gomma-resina. 3M descrive inoltre l'adesivo come rigido tra le caratteristiche del prodotto. 616 (9) 616 (9)

Qual è l'adesione all'acciaio?

Il valore riportato è 3,9 N/cm secondo ASTM D-3330. Il produttore specifica che i valori delle proprietà fisiche non devono essere utilizzati per la messa a specifica. 616 (9)

Il nastro è stabile rispetto a umidità e temperatura?

3M indica tra i vantaggi che il prodotto non si altera al variare di umidità e temperatura. Il documento non fornisce però un intervallo numerico di temperatura di esercizio. 616 (9)

Quanto può essere conservato?

La durata di magazzino dichiarata è di 12 mesi dalla data di consegna 3M, conservando il materiale nell'imballo originale a 21 °C e 50% di umidità relativa. 616 (9)

Il 616 risponde a una norma specifica?

Il bollettino tecnico riporta la conformità alle norme MIL-T-40620 A. Poiché il documento disponibile è datato gennaio 2000, quando questa conformità costituisce un requisito vincolante è opportuno verificarne l'attualità documentale. 616 (9)

Contatta il team PFR

Il 616 Nastro UPVC Paklon Rosso Rubino 0,06 mm nel formato 25 mm × 66 m è destinato a processi nei quali precisione di posizionamento e mascheratura alla luce rappresentano requisiti centrali.

PFR può supportare la valutazione della superficie, della geometria da mascherare, delle esigenze di posizionamento e del formato necessario, oltre a verificare eventuali lavorazioni di converting coerenti con il materiale.

Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
