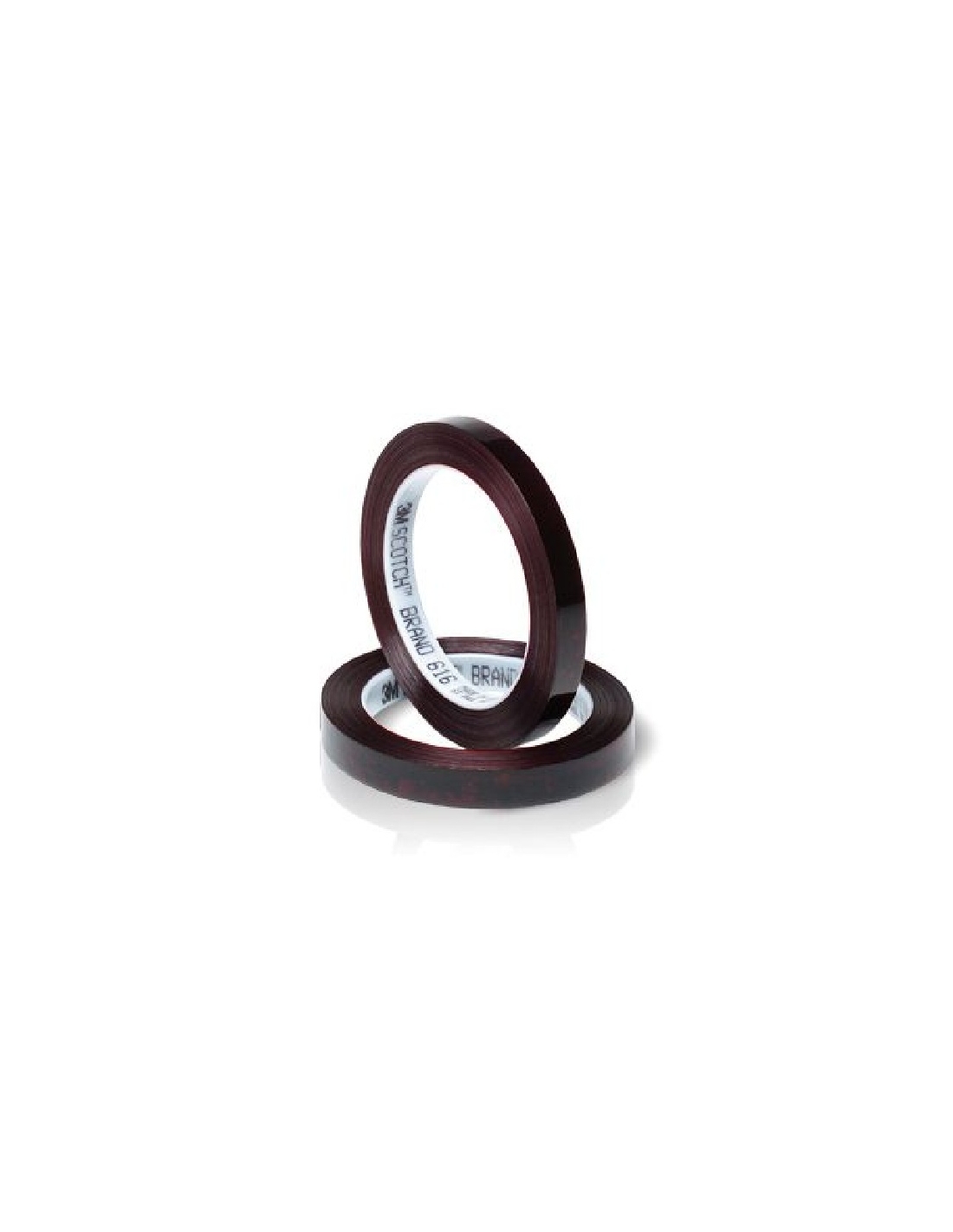

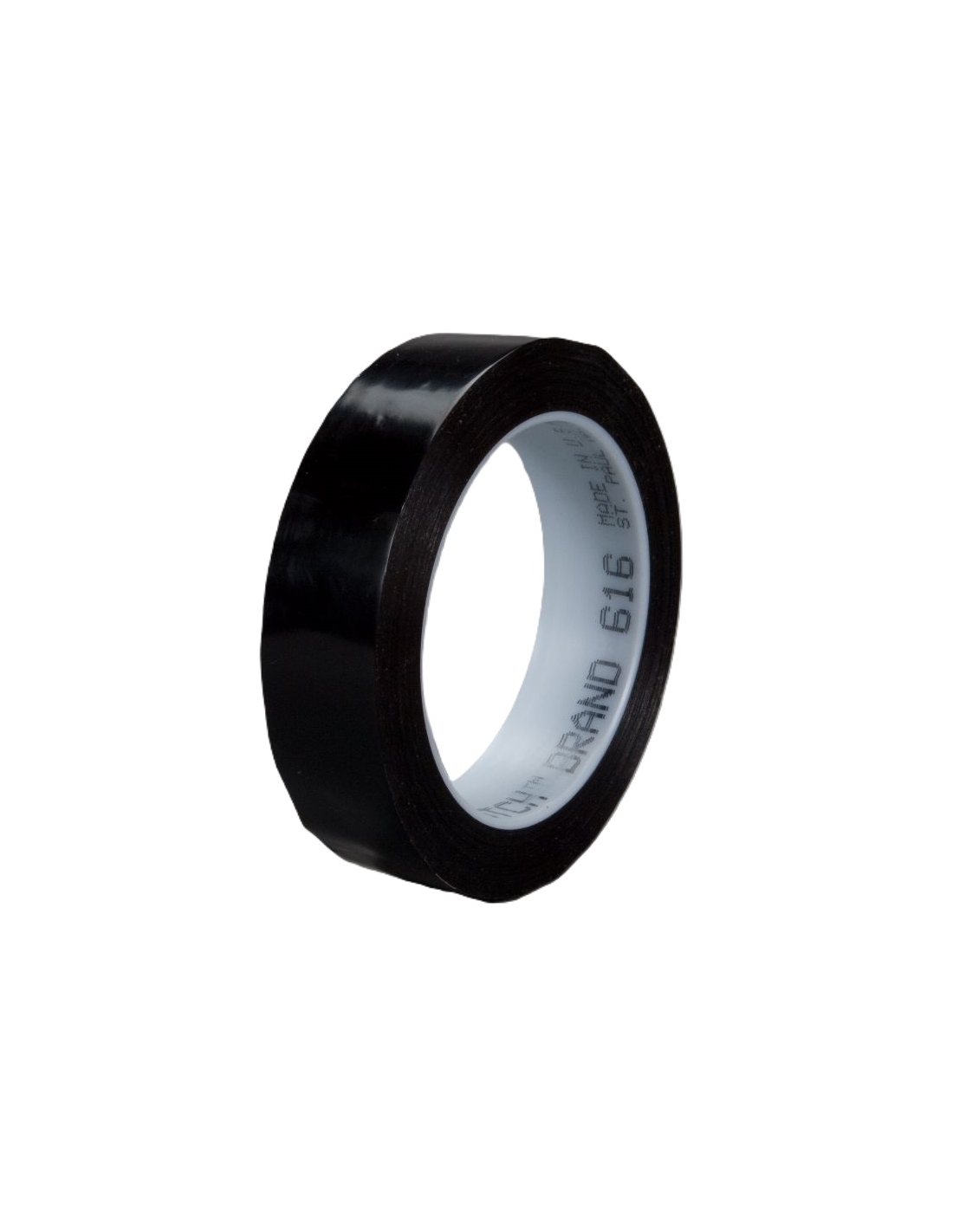

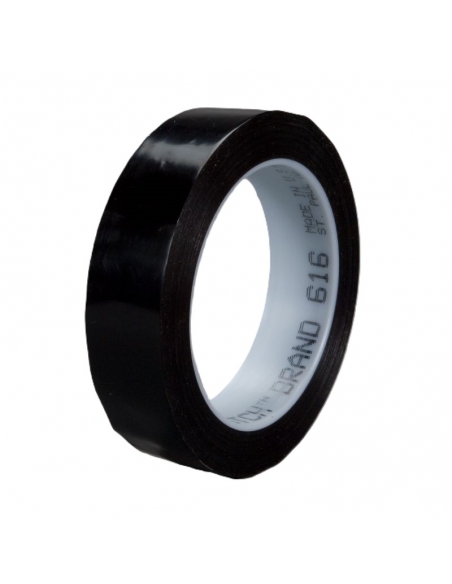

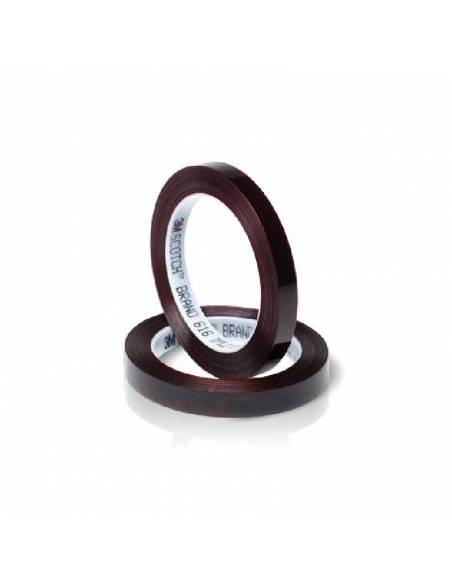

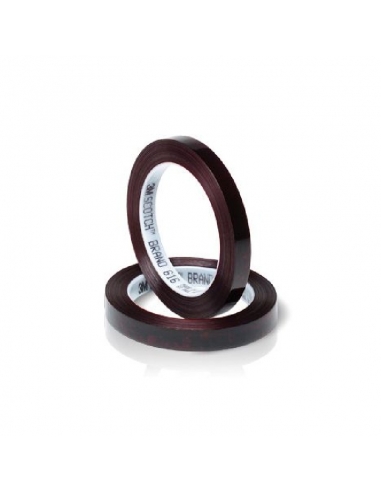

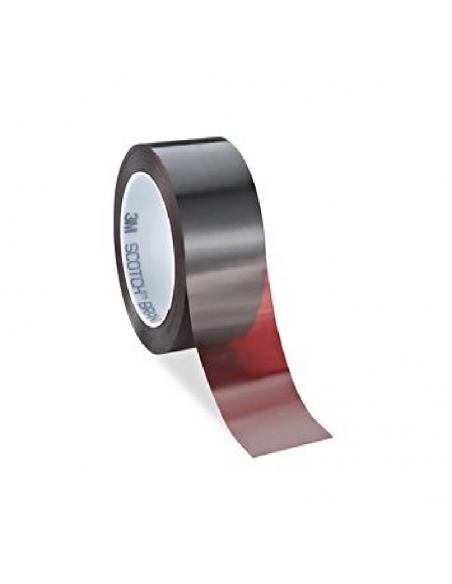

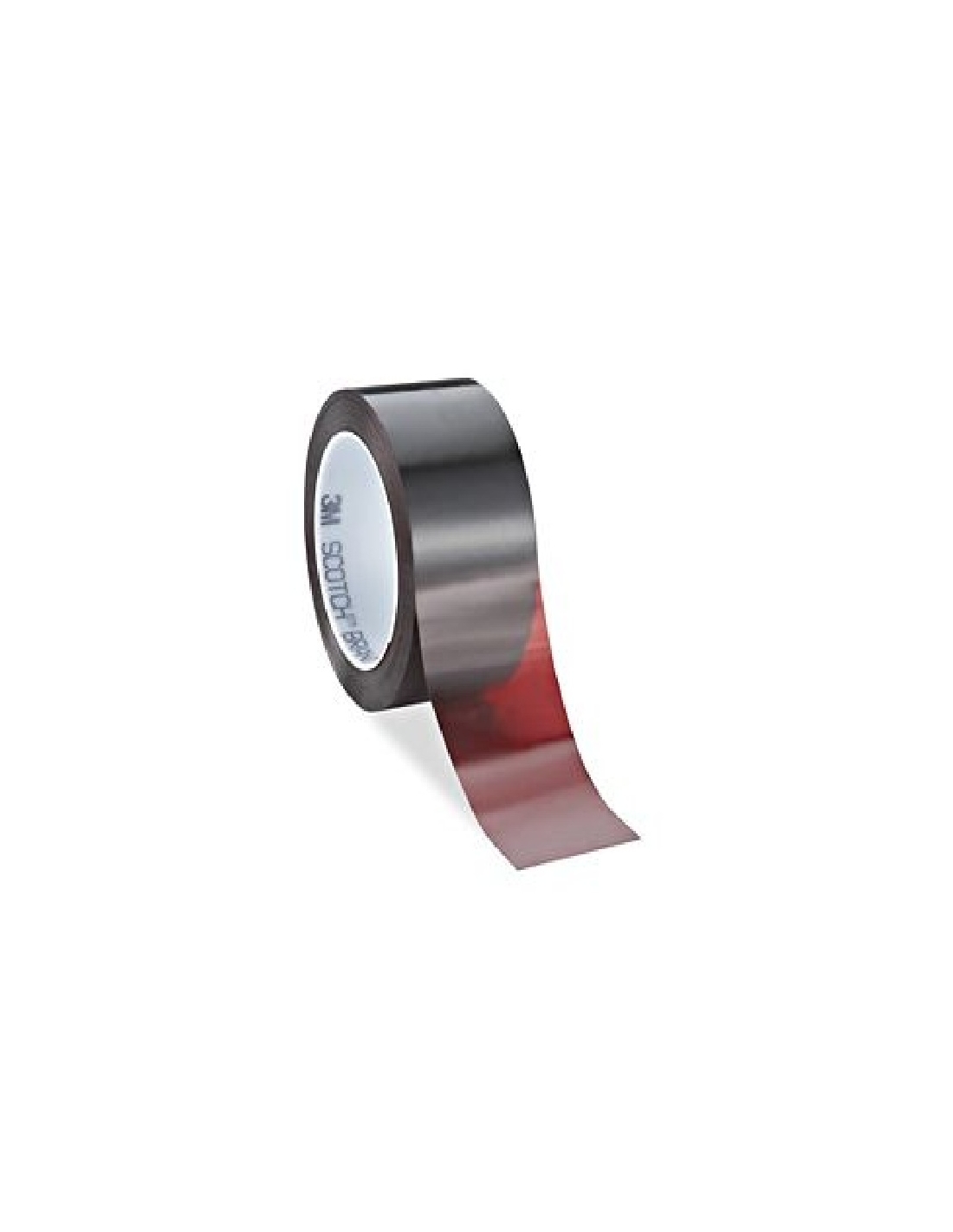

3M™ 616 Nastro UPVC Paklon Rosso Rubino 0,06 mm per Mascheratura – 19 mm × 66 m

3M™ 616: nastro UPVC Paklon rosso rubino per mascheratura

Il 3M™ 616 è un nastro litografico con supporto in UPVC Paklon rosso rubino, sviluppato per applicazioni nelle quali è necessario realizzare una mascheratura precisa mantenendo la possibilità di controllare visivamente il posizionamento del materiale.

La caratteristica centrale del prodotto è il comportamento ottico del supporto: 3M lo definisce otticamente trasparente e fotograficamente opaco. Questa combinazione consente di mantenere visibilità durante il posizionamento e, contemporaneamente, di ottenere la mascheratura alla luce richiesta dal processo. 616 (10)

Il nastro presenta un supporto da 0,04 mm e uno spessore totale di 0,06 mm, utilizza un adesivo gomma-resina ed è caratterizzato dalla colorazione rosso rubino. Il TDS identifica come applicazioni la mascheratura di negativi, la bordatura e le giunte, con impiego nelle arti grafiche e nell'elettronica, compresi i circuiti stampati. 616 (10)

La configurazione commerciale PFR trattata nella presente scheda è il rotolo da 19 mm × 66 m.

Caratteristiche principali

• Supporto in UPVC Paklon rosso rubino
• Supporto otticamente trasparente
• Supporto fotograficamente opaco
• Spessore supporto: 0,04 mm
• Spessore totale nastro: 0,06 mm
• Adesivo gomma-resina
• Adesivo definito rigido nella documentazione
• Pigmentazione uniforme
• Posizionamento accurato
• Possibilità di effettuare diverse e prolungate esposizioni
• Riduzione dei ritocchi indicata tra i benefici
• Stabilità al variare di umidità e temperatura
• Mascheratura alla luce
• Il produttore indica che il nastro non sborda durante l'applicazione e il magazzinaggio. 616 (10)

Tabella tecnica

• Prodotto documentato nel TDS: 616 Nastro litografico rosso
• Supporto: UPVC Paklon
• Adesivo: gomma-resina
• Colore: rosso rubino
• Spessore supporto: 0,04 mm – ASTM D-3652
• Spessore totale nastro: 0,06 mm – ASTM D-3652
• Adesione all'acciaio: 3,9 N/cm – ASTM D-3330
• Resistenza a trazione: 50,9 N/cm – ASTM D-3759
• Allungamento a rottura: 62% – ASTM D-3759
• Lunghezza rotolo: 66 m
• Durata di magazzino: 12 mesi dalla data di consegna 3M
• Conservazione: imballo originale a 21°C e 50% di umidità relativa
• Conformità riportata: MIL-T-40620 A
• Formato commerciale PFR: 19 mm × 66 m. 616 (10)

Le proprietà fisiche presenti nel bollettino sono espressamente indicate come non utilizzabili per la messa a specifica. 616 (10)

Materiali compatibili

Il bollettino tecnico disponibile non contiene un elenco di substrati specificamente testati o dichiarati compatibili con il 616.

Per questo motivo non vengono attribuite al prodotto compatibilità con materiali non riportati nella documentazione.

La compatibilità finale deve essere verificata sulla superficie effettivamente utilizzata e nelle condizioni reali del processo. In particolare, per applicazioni critiche è opportuno effettuare prove preliminari prima dell'introduzione del materiale nel ciclo produttivo.

Applicazioni consigliate

3M identifica tre applicazioni principali per il 616:

• mascheratura di negativi;
• bordatura;
• giunte.

Le principali industrie indicate sono:

• arti grafiche;
• elettronica, con particolare riferimento ai circuiti stampati. 616 (10)

Il prodotto è quindi orientato a lavorazioni nelle quali la mascheratura richiede non soltanto la copertura di una zona, ma anche precisione nel posizionamento e controllo della luce.

Trasparenza ottica e mascheratura alla luce

Uno degli aspetti che caratterizzano maggiormente il 3M™ 616 è la combinazione tra trasparenza ottica e opacità fotografica.

La trasparenza ottica consente di vedere attraverso il supporto durante il posizionamento, agevolando l'allineamento del nastro rispetto alla zona interessata.

Contemporaneamente, l'opacità fotografica permette al supporto di svolgere la funzione di mascheratura alla luce. Il produttore riporta infatti la mascheratura alla luce tra i vantaggi specifici del prodotto. 616 (10)

Questa combinazione è importante per comprendere il posizionamento tecnico del 616: non si tratta semplicemente di un nastro adesivo rosso, ma di un materiale nel quale le caratteristiche ottiche del supporto sono parte integrante della funzione applicativa.

Supporto sottile e comportamento nel processo

Il supporto in UPVC Paklon presenta uno spessore di 0,04 mm, mentre il nastro completo raggiunge uno spessore totale di 0,06 mm. 616 (10)

Il documento associa a questa costruzione un supporto sottile, una pigmentazione uniforme e un adesivo rigido. Tra i benefici vengono inoltre indicati il posizionamento accurato e la possibilità di effettuare esposizioni diverse e prolungate. 616 (10)

Questi aspetti devono essere considerati insieme nella scelta del prodotto: la funzione del 616 deriva infatti dalla combinazione tra costruzione sottile, caratteristiche ottiche e comportamento durante la mascheratura.

Prestazioni meccaniche e adesive

Il bollettino tecnico riporta un'adesione all'acciaio di 3,9 N/cm, misurata secondo ASTM D-3330.

La resistenza a trazione è pari a 50,9 N/cm, mentre l'allungamento a rottura è del 62%, entrambi misurati secondo ASTM D-3759. 616 (10)

Questi dati permettono di descrivere tecnicamente la costruzione del nastro, ma devono essere letti insieme all'indicazione del produttore secondo cui le proprietà fisiche riportate non sono utilizzabili per la messa a specifica.

Stabilità durante applicazione ed esposizione

3M associa al 616 una serie di benefici direttamente collegati alle operazioni di mascheratura.

Il prodotto consente un posizionamento accurato, permette diverse e prolungate esposizioni e contribuisce a minimizzare i ritocchi. Il documento indica inoltre che il materiale non sborda durante l'applicazione e il magazzinaggio. 616 (10)

Tra i vantaggi vengono riportati anche il comportamento stabile al variare di umidità e temperatura, la trasparenza ottica e la mascheratura alla luce. 616 (10)

Questi elementi assumono particolare importanza nei processi in cui il materiale deve mantenere la funzione di mascheratura durante diverse fasi o esposizioni.

Come si usa

Il bollettino tecnico 3M disponibile non fornisce una procedura applicativa dettagliata per il 616.

Non sono riportate indicazioni specifiche relative a:

• preparazione della superficie;
• temperatura di applicazione;
• pressione da esercitare;
• tempo di presa;
• modalità di rimozione;
• temperatura di rimozione.

Questi parametri non vengono quindi definiti per deduzione.

Il produttore specifica invece che, prima dell'utilizzo, il cliente deve determinare se il prodotto è adatto all'impiego previsto e verificare la corrispondenza dei dati riportati attraverso proprie prove applicative. 616 (10)

Esperienza applicativa PFR

Nella selezione di un nastro per mascheratura litografica è importante partire dalla funzione richiesta nel processo, non soltanto dalla larghezza o dalla colorazione.

Per il 616, PFR considera in particolare la necessità di combinare controllo visivo durante il posizionamento e mascheratura fotografica, insieme alla geometria della zona interessata, alla precisione richiesta e alle caratteristiche della superficie.

La larghezza da 19 mm deve essere valutata rispetto alla geometria della zona da mascherare o bordare e alle modalità operative previste.

Se l'applicazione non richiede opacità fotografica, è opportuno verificare se una diversa tecnologia di mascheratura sia più coerente con il processo, anziché selezionare il 616 esclusivamente in funzione del colore o del formato.

Per applicazioni critiche rimane importante verificare il comportamento direttamente sui substrati e nelle effettive condizioni operative.

Queste considerazioni rappresentano l'esperienza applicativa PFR e non introducono prestazioni aggiuntive rispetto a quelle dichiarate dal produttore.

Aspetti produttivi e converting

La configurazione oggetto della presente scheda è:

19 mm × 66 m – rosso rubino

La lunghezza di 66 m è espressamente riportata nella documentazione tecnica. 616 (10)

La larghezza di 19 mm identifica invece la configurazione commerciale PFR oggetto della presente scheda, poiché il bollettino tecnico allegato non contiene una tabella delle larghezze disponibili.

Per esigenze produttive differenti, PFR può valutare la disponibilità di bobine tagliate a misura, fogli e formati personalizzati, in funzione delle caratteristiche del materiale e della geometria richiesta.

Il TDS non dichiara esplicitamente la fustellabilità del 616; questa caratteristica non viene quindi attribuita al prodotto.

Formati e personalizzazioni

Formato commerciale PFR: 19 mm × 66 m

La lunghezza di 66 m è documentata nel bollettino tecnico. La documentazione disponibile non specifica invece un elenco delle larghezze standard. 616 (10)

Per larghezze o configurazioni differenti, PFR può verificare la disponibilità del materiale e la possibilità di realizzare il formato richiesto in funzione dell'applicazione.

Conservazione

Il 616 presenta una durata di magazzino di 12 mesi dalla data di consegna 3M, a condizione che venga conservato nell'imballo originale a 21°C e con il 50% di umidità relativa. 616 (10)

Il rispetto delle condizioni indicate dal produttore deve essere considerato nella gestione delle scorte e nello stoccaggio del materiale prima dell'utilizzo.

Perché scegliere 3M™ 616

Il 3M™ 616 è da considerare quando il processo richiede una combinazione precisa di supporto sottile, controllo visivo del posizionamento e mascheratura alla luce.

Il supporto in UPVC Paklon rosso rubino è otticamente trasparente e fotograficamente opaco, mentre lo spessore totale del nastro è di 0,06 mm. 616 (10) 616 (10)

La scelta del 616 è quindi legata soprattutto alla funzione specifica del supporto nelle operazioni di mascheratura di negativi, bordatura e giunzione, piuttosto che alla sola presenza dell'adesivo o alla colorazione rosso rubino.

Supporto tecnico PFR

La corretta selezione del 616 parte dall'analisi del processo nel quale il nastro deve essere inserito.

PFR può supportare la valutazione considerando tipo di mascheratura, superficie, geometria dell'area interessata, precisione di posizionamento richiesta, funzione ottica, condizioni ambientali, modalità applicativa e formato necessario.

Per questa referenza è particolarmente importante stabilire se il processo richiede realmente la combinazione tra trasparenza ottica e opacità fotografica propria del supporto Paklon rosso rubino.

Se le condizioni applicative richiedono caratteristiche differenti, PFR può valutare un prodotto più coerente con il processo anziché basare la selezione esclusivamente sul codice o sulla dimensione richiesta.

Domande frequenti

A cosa serve il 3M™ 616?

Il 616 è indicato per mascheratura di negativi, bordatura e giunte. Le principali industrie riportate nel TDS sono le arti grafiche e l'elettronica, compresi i circuiti stampati. 616 (10)

Perché il supporto è rosso rubino?

Il supporto in Paklon rosso rubino è otticamente trasparente e fotograficamente opaco. Questa combinazione permette il controllo visivo durante il posizionamento e la mascheratura alla luce prevista dall'applicazione. 616 (10)

Qual è lo spessore del nastro?

Il supporto presenta uno spessore di 0,04 mm, mentre lo spessore totale del nastro è di 0,06 mm. 616 (10)

Quale adesivo utilizza?

Il 616 utilizza un adesivo gomma-resina. Il documento riporta inoltre un adesivo rigido tra le caratteristiche del prodotto. 616 (10) 616 (10)

Qual è l'adesione all'acciaio?

Il valore riportato è 3,9 N/cm secondo ASTM D-3330. Le proprietà fisiche presenti nel documento non sono indicate per la messa a specifica. 616 (10)

Il nastro è stabile rispetto a umidità e temperatura?

Il documento indica tra i vantaggi che il prodotto non si altera al variare di umidità e temperatura. Non viene tuttavia fornito un intervallo numerico di temperatura di esercizio. 616 (10)

Quanto può essere conservato?

La durata di magazzino dichiarata è di 12 mesi dalla data di consegna 3M, conservando il materiale nell'imballo originale a 21°C e 50% di umidità relativa. 616 (10)

Il 616 risponde a una norma specifica?

Il bollettino tecnico riporta la conformità alle norme MIL-T-40620 A. Poiché il documento disponibile è datato gennaio 2000, quando questa conformità costituisce un requisito vincolante è opportuno verificarne l'attualità documentale. 616 (10)

Contatta il team PFR

Il 616 Nastro UPVC Paklon Rosso Rubino 0,06 mm nel formato 19 mm × 66 m è destinato a processi nei quali precisione di posizionamento e mascheratura alla luce rappresentano requisiti centrali.

PFR può supportare la valutazione della superficie, della geometria da mascherare, delle esigenze di posizionamento e del formato necessario, oltre a verificare eventuali lavorazioni di converting coerenti con il materiale.

Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
