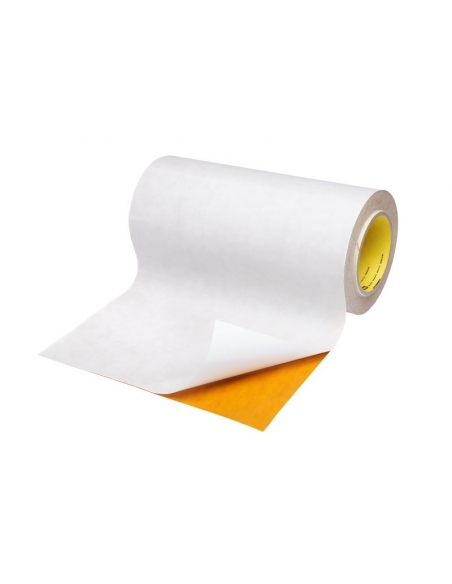

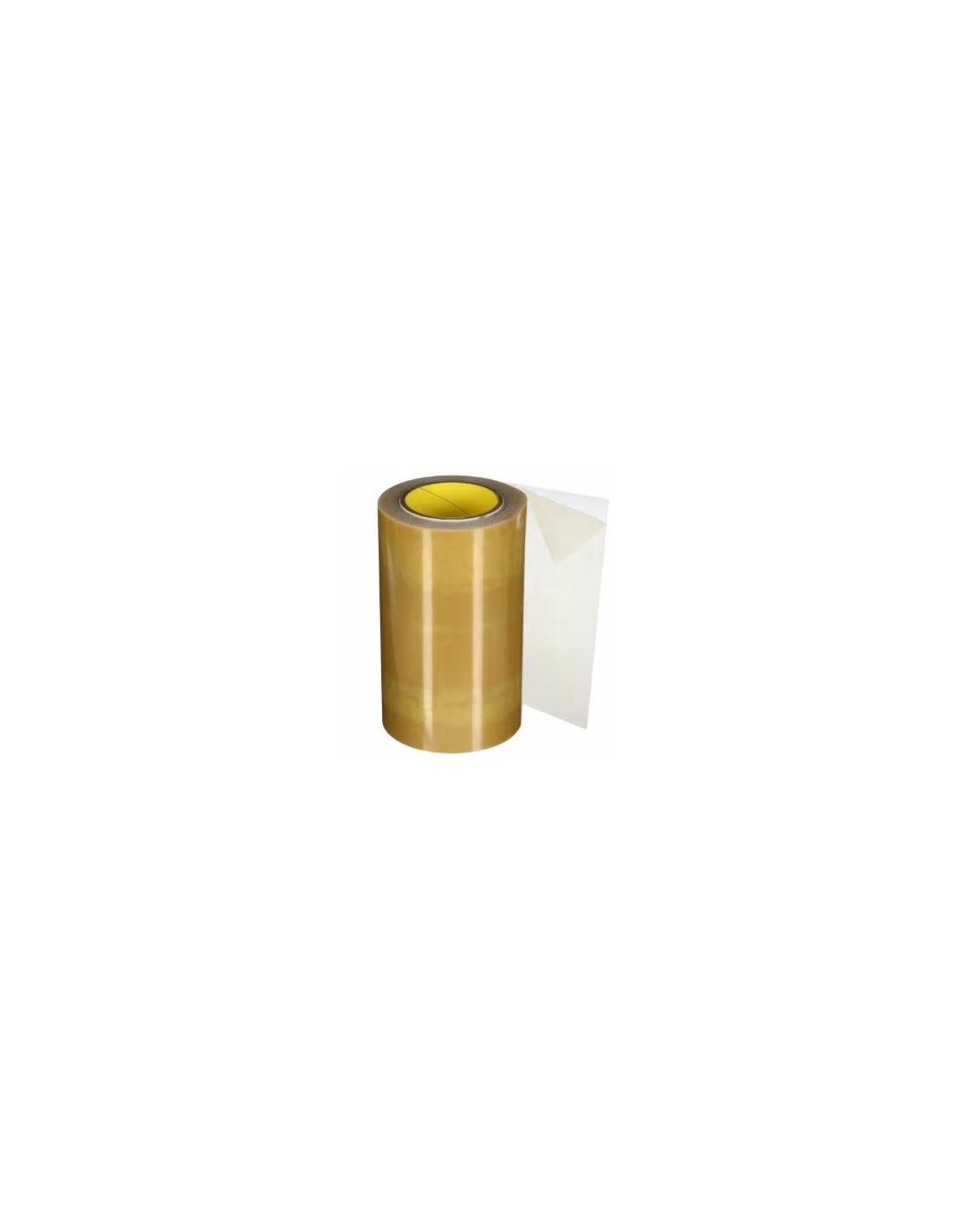

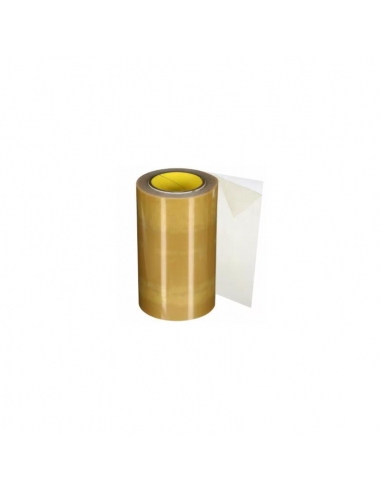

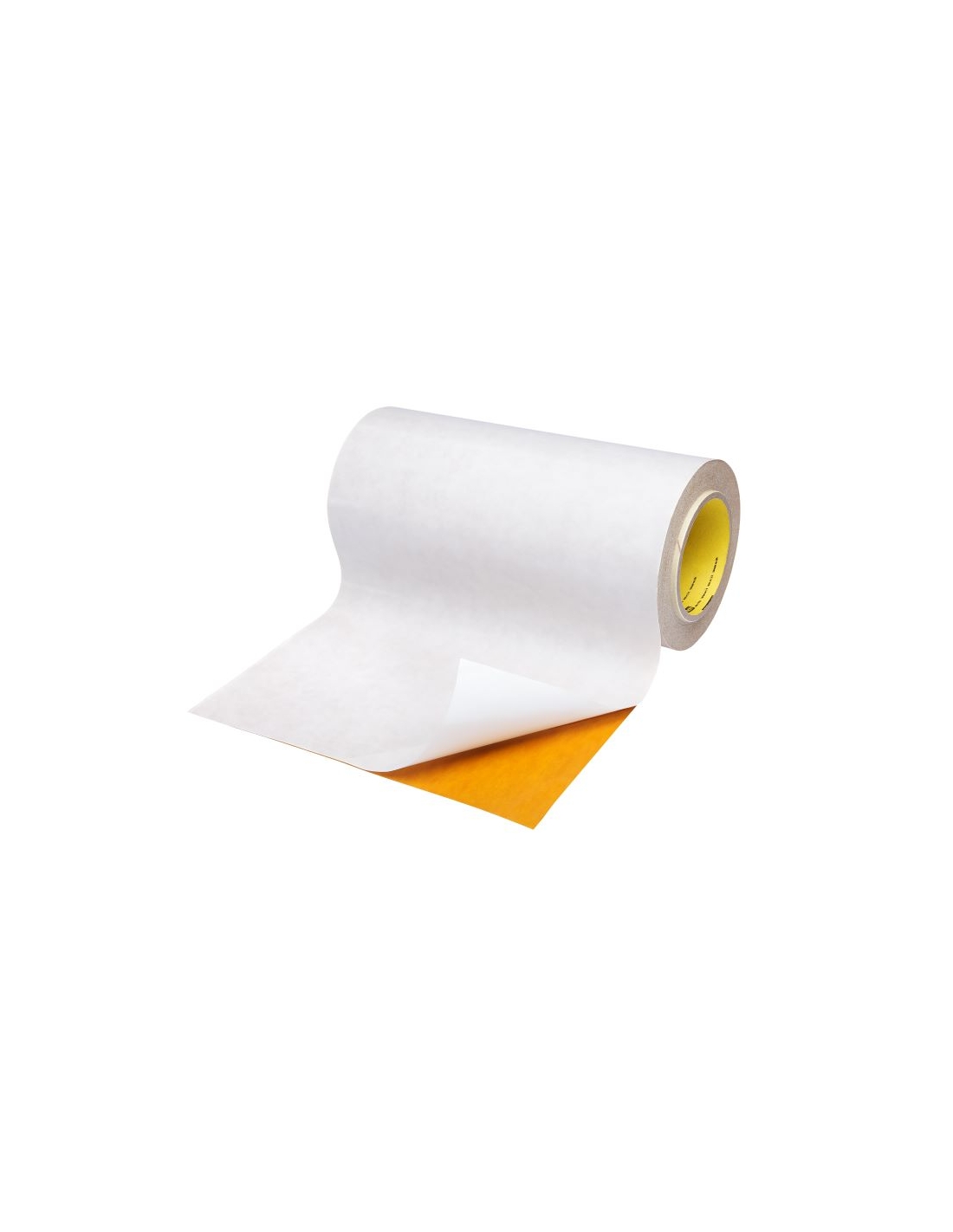

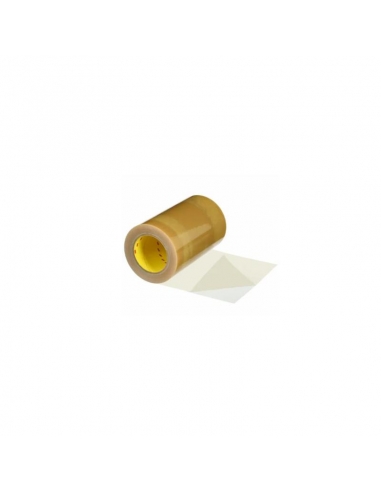

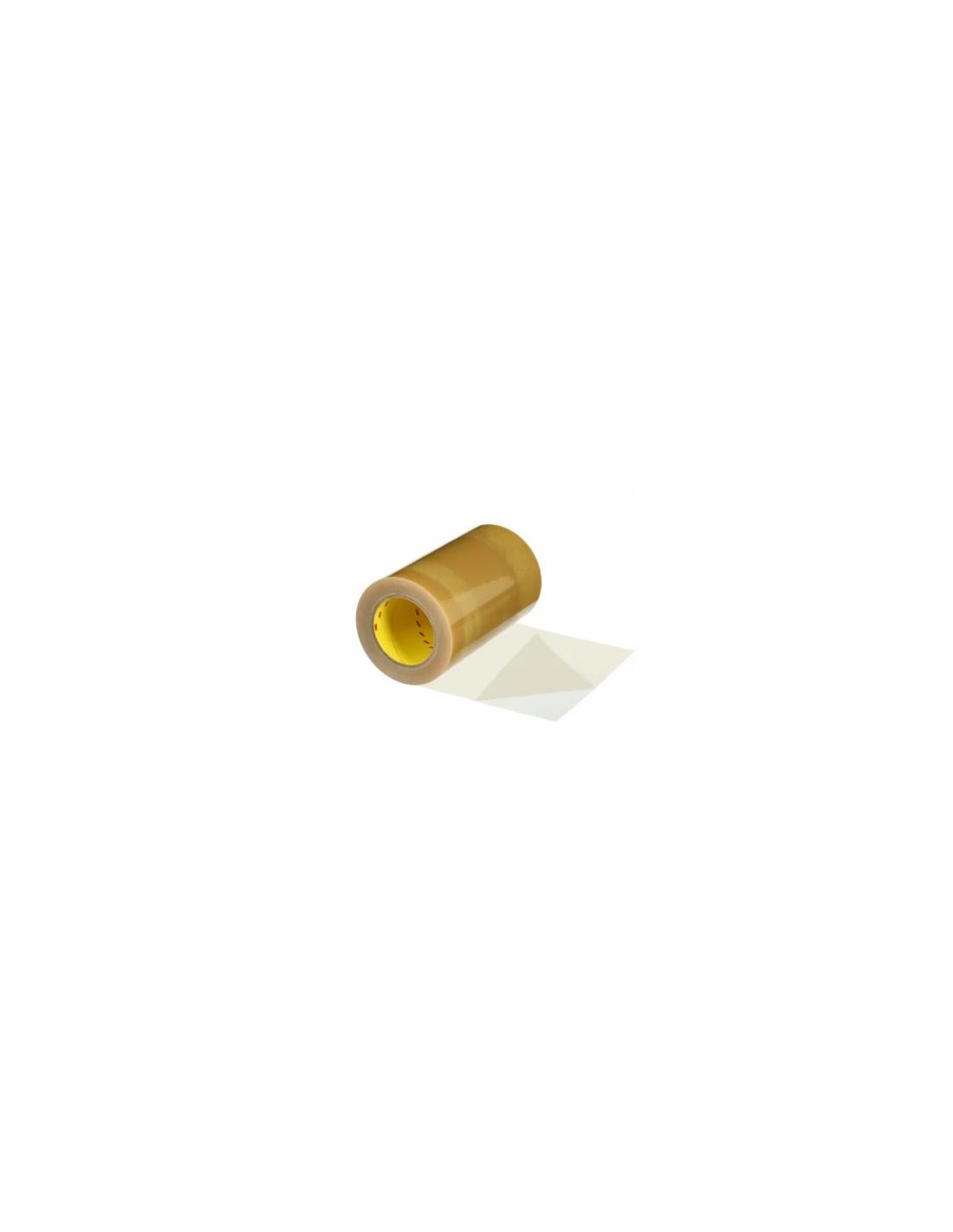

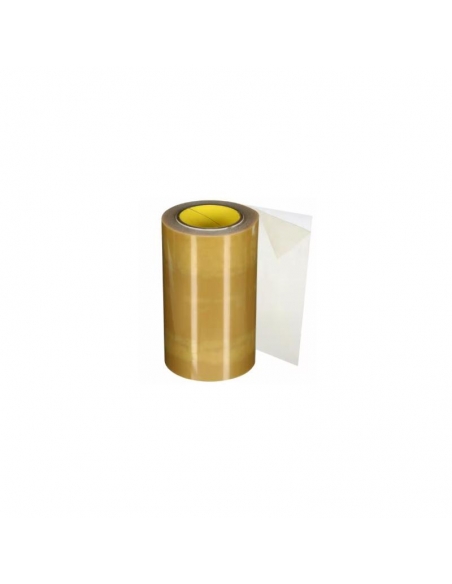

3M™ 583 Film Adesivo Termico Nitrile-Fenolico 0,05 mm – 254 mm × 54,8 m

3M™ Thermal Bonding Film 583: incollaggio strutturato mediante calore e pressione

Il 3M™ Thermal Bonding Film 583 è un film adesivo termoplastico flessibile a base nitrile-fenolica, sviluppato per creare incollaggi tra materiali simili e dissimili mediante un processo di attivazione termica.

Il prodotto viene attivato utilizzando una fonte primaria di calore e può essere successivamente reticolato mediante post-riscaldamento delle parti già incollate. Secondo 3M, la reticolazione permette di incrementare la resistenza al calore e ai solventi.

La costruzione riportata a pagina 1 del TDS comprende 50,8 μm di adesivo e un liner di rilascio in PET trasparente anch'esso da 50,8 μm.

Caratteristiche principali

• Film adesivo termoplastico flessibile
• Adesivo a base nitrile-fenolica
• Spessore adesivo: 50,8 μm / 0,0508 mm
• Attivazione mediante calore
• Elevata adesione dichiarata dal produttore
• Possibilità di reticolazione termica dopo l'incollaggio
• Reticolazione finalizzata ad aumentare la resistenza al calore e ai solventi
• Materiale fustellabile
• Adesivo leggermente tacky
• Liner trasparente in PET da 50,8 μm
• Incollaggio di materiali simili e dissimili.

Tabella tecnica

• Prodotto: 3M™ Thermal Bonding Film 583
• Tecnologia: film adesivo termoplastico attivabile a caldo
• Adesivo base: nitrile-fenolico
• Spessore adesivo: 2,0 mil / 50,8 μm
• Tack adesivo: leggermente tacky
• Colore adesivo dichiarato dal TDS: hazy (transparent)
• Liner: PET trasparente
• Spessore liner: 2,0 mil / 50,8 μm
• Temperatura iniziale suggerita per il bonding: 107–149°C alla linea di incollaggio
• Tempo iniziale suggerito per il bonding: 2–10 secondi alla temperatura della linea di incollaggio
• Pressione iniziale suggerita per il bonding: 15–40 psi
• Temperatura suggerita per il pre-tacking: 38–90°C
• Tempo suggerito per il pre-tacking: 2–5 secondi
• Pressione suggerita per il pre-tacking: 5–40 psi
• Formato commerciale PFR: 254 mm × 54,8 m
• Colore commerciale indicato: marrone – dato fornito per la configurazione PFR, non dichiarato nel TDS 3M.

I valori tecnici del documento sono rappresentativi o tipici e non devono essere utilizzati per finalità di specifica; 3M rimanda al Certificate of Analysis del prodotto per specifiche e metodi di prova definitivi.

Materiali compatibili

3M indica espressamente il Thermal Bonding Film 583 per l'incollaggio di un'ampia gamma di materiali simili e dissimili, tra cui:

• metalli;
• plastiche;
• gomme;
• tessuti.

Tra le combinazioni applicative citate direttamente dal produttore compaiono:

• metallo/metallo;
• metallo/tessuto;
• gomma/metallo;
• metallo/plastica.

La compatibilità e le condizioni di processo devono comunque essere verificate sui substrati specifici dell'applicazione.

Applicazioni consigliate

Il 3M™ 583 è destinato principalmente alla giunzione e all'incollaggio mediante attivazione termica di componenti realizzati con materiali simili o differenti.

La natura del film permette di creare uno strato adesivo predefinito tra i componenti prima dell'attivazione mediante temperatura e pressione.

Il produttore indica inoltre la possibilità di fustellare il film, caratteristica utile quando lo strato adesivo deve seguire una geometria specifica.

Come si usa

Il TDS 3M fornisce indicazioni dettagliate sul processo di applicazione.

1. Pre-tacking sul primo substrato

Il film può essere inizialmente fissato a uno dei substrati mediante un leggero riscaldamento e pressione, creando un legame parziale.

Come condizioni iniziali di riferimento, 3M suggerisce:

• temperatura della linea di incollaggio: 38–90°C;
• tempo: 2–5 secondi;
• pressione: 5–40 psi.

2. Rimozione del liner

Dopo il pre-tacking, viene rimosso il liner del prodotto. 3M segnala che questa operazione preliminare può facilitare la successiva rimozione del liner.

3. Posizionamento del secondo substrato

Il secondo componente viene posizionato sulla superficie adesiva e le parti vengono allineate prima del bonding definitivo.

4. Bonding mediante calore e pressione

Come punto iniziale per lo sviluppo del processo, 3M indica:

• temperatura della linea di incollaggio: 107–149°C;
• tempo: 2–10 secondi;
• pressione: 15–40 psi.

Questi parametri sono un punto di partenza, non condizioni universali. Temperatura, pressione e tempo devono essere ottimizzati in funzione di materiali, spessori e capacità termica dei componenti.

5. Raffreddamento

Una volta realizzato il legame, 3M raccomanda di lasciare raffreddare la linea di incollaggio prima di applicare sollecitazioni. In generale, una temperatura inferiore a 66°C viene indicata come adeguata prima di liberare e manipolare le parti incollate.

Reticolazione termica dopo l'incollaggio

Una caratteristica specifica del 3M™ 583 è la possibilità di effettuare una reticolazione mediante post-riscaldamento.

Il grado di reticolazione dipende direttamente dalla combinazione tra temperatura e tempo di esposizione. Il produttore riporta, tra gli esempi di processo, una reticolazione più spinta mediante permanenza per circa 8–15 minuti a 177°C o temperature superiori.

Viene inoltre indicata la possibilità di ottenere reticolazione mantenendo le parti già incollate a 110°C o più per 4–15 ore. Le condizioni ottimali devono essere definite dall'utilizzatore per la specifica applicazione.

Aspetti produttivi e converting

Il 3M™ Thermal Bonding Film 583 può essere applicato attraverso differenti attrezzature, selezionate in funzione dei componenti.

3M cita:

• laminatore a rulli riscaldati per film sottili e substrati flessibili;
• pressa statica riscaldata per substrati più grandi e spessi;
• in alcuni casi, autoclave;
• sistemi hot shoe o thermode per adesivi sagomati applicati a componenti piani o tridimensionali.

La possibilità di fustellatura dichiarata dal produttore permette inoltre di valutare la trasformazione del film in geometrie dedicate al componente.

Formati e personalizzazioni

Formato commerciale PFR: 254 mm × 54,8 m

Le dimensioni 254 mm × 54,8 m sono quelle indicate per questa configurazione commerciale PFR. Il TDS 3M fornito non riporta queste dimensioni come formato standard del prodotto.

PFR può valutare il converting del materiale in funzione della geometria dell'area di incollaggio, considerando anche la fustellabilità espressamente dichiarata da 3M.

Perché scegliere 3M™ Thermal Bonding Film 583

Il 3M™ 583 permette di realizzare uno strato adesivo nitrile-fenolico da 50,8 μm, attivabile mediante calore e pressione, per l'incollaggio di materiali come metalli, plastiche, gomme e tessuti.

La possibilità di effettuare una successiva reticolazione termica rappresenta un elemento distintivo del prodotto, perché consente di incrementare la resistenza al calore e ai solventi dopo la realizzazione del legame.

Supporto tecnico PFR

Con un adesivo termicamente attivato come il 3M™ 583, la definizione del processo è parte integrante della scelta del materiale.

PFR può supportare la valutazione considerando substrati da unire, loro spessore e capacità termica, geometria della giunzione, temperatura, pressione, tempo di permanenza, attrezzatura disponibile ed eventuale necessità di post-reticolazione.

Domande frequenti

Il 3M™ 583 è un normale nastro autoadesivo?

No. È un film adesivo termoplastico attivabile a caldo. Il processo di bonding richiede l'applicazione controllata di temperatura e pressione.

Qual è lo spessore dell'adesivo?

Lo strato adesivo presenta uno spessore nominale di 2,0 mil, pari a 50,8 μm.

Quali materiali può incollare?

3M cita metalli, plastiche, gomme e tessuti, comprese combinazioni metallo/metallo, metallo/tessuto, gomma/metallo e metallo/plastica.

A quale temperatura viene attivato?

Come punto iniziale per il bonding, 3M suggerisce una temperatura della linea adesiva compresa tra 107°C e 149°C, con 2–10 secondi di permanenza e 15–40 psi di pressione. Le condizioni effettive devono essere ottimizzate per l'applicazione.

Il film può essere fustellato?

Sì. Die Cuttable è una delle caratteristiche espressamente dichiarate da 3M.

È possibile aumentare la resistenza termica e ai solventi?

Sì. 3M prevede la possibilità di effettuare una reticolazione mediante post-riscaldamento, che incrementa la resistenza al calore e ai solventi.

Come deve essere conservato?

Per massimizzare la durata, 3M raccomanda una conservazione a 4°C o inferiore. La shelf life dichiarata è di 6 mesi dalla produzione a 23°C oppure 18 mesi dalla produzione a 4°C.

Contatta il team PFR

Il 3M™ Thermal Bonding Film 583 nel formato 254 mm × 54,8 m richiede la corretta definizione di temperatura, pressione e tempo di processo in funzione dei materiali da incollare e della geometria dei componenti.

PFR può supportare anche la valutazione dell'eventuale reticolazione post-bonding e delle lavorazioni di converting necessarie per ottenere il formato adatto all'applicazione.

Contatta il team PFR per ricevere supporto tecnico nella scelta del formato più adatto e individuare la soluzione più idonea al tuo processo produttivo.
