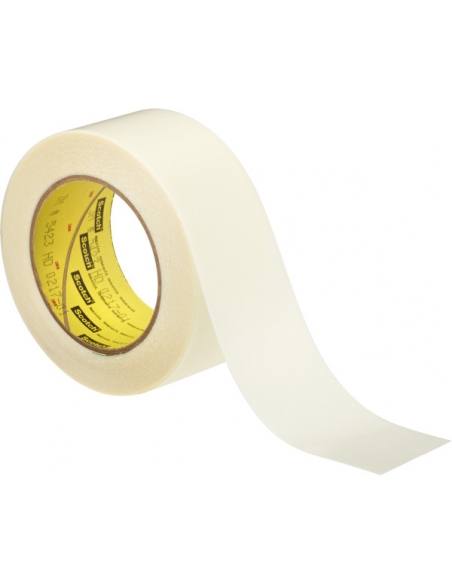

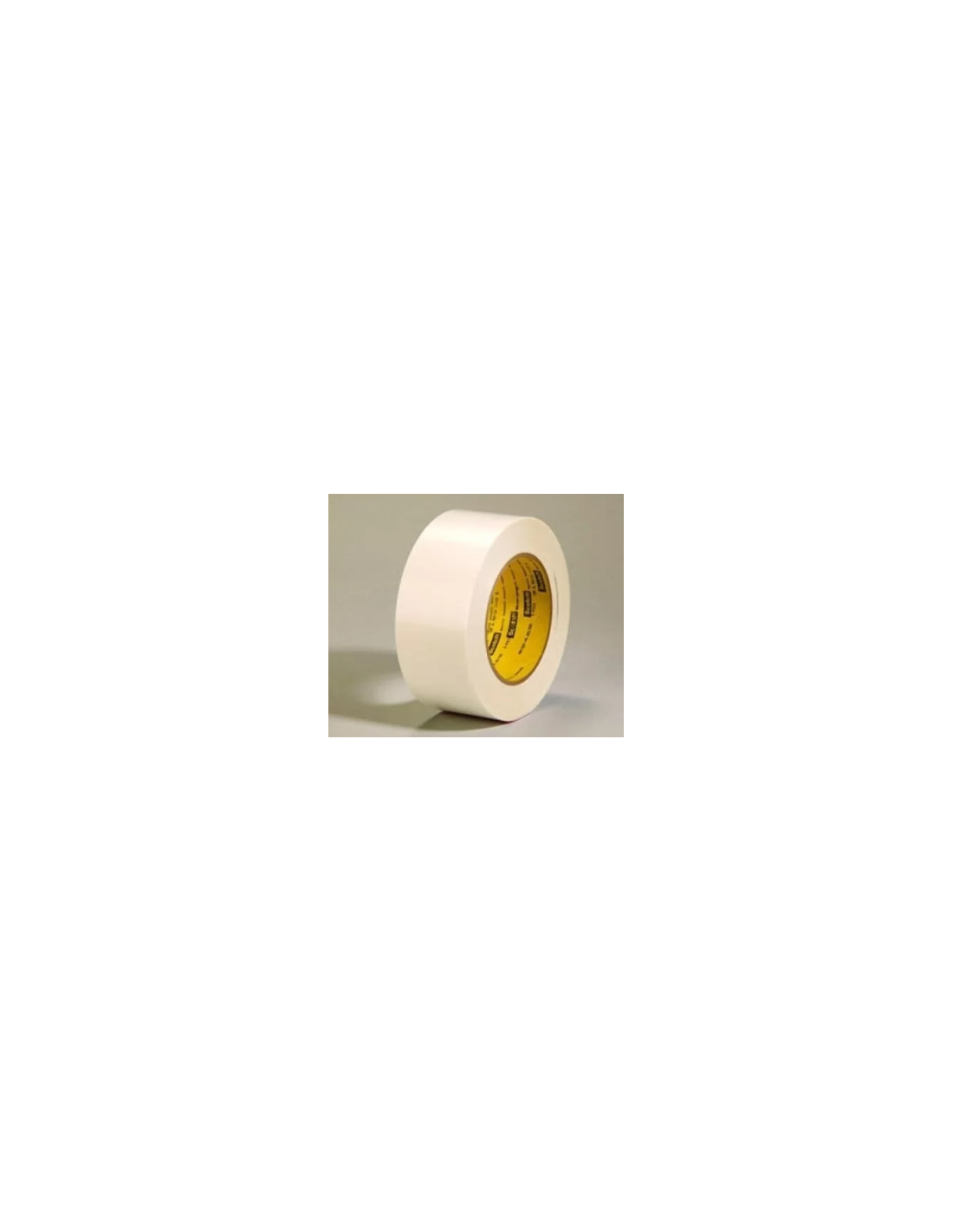

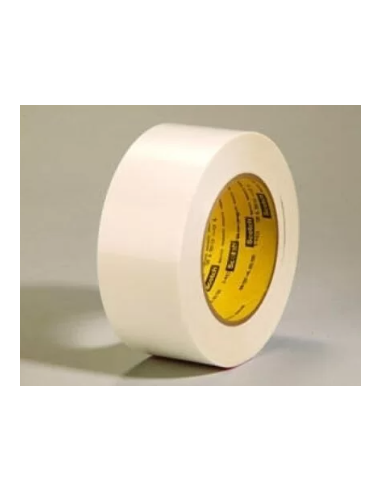

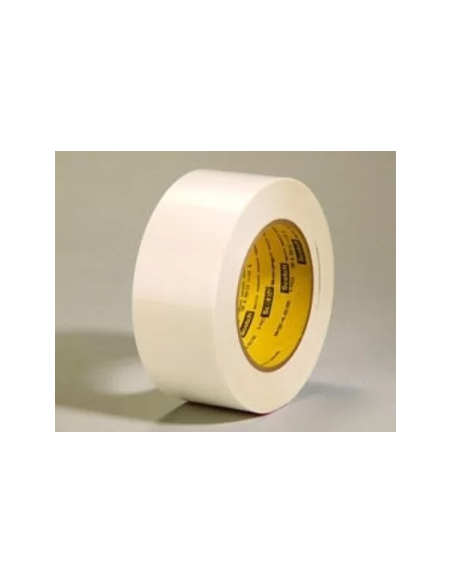

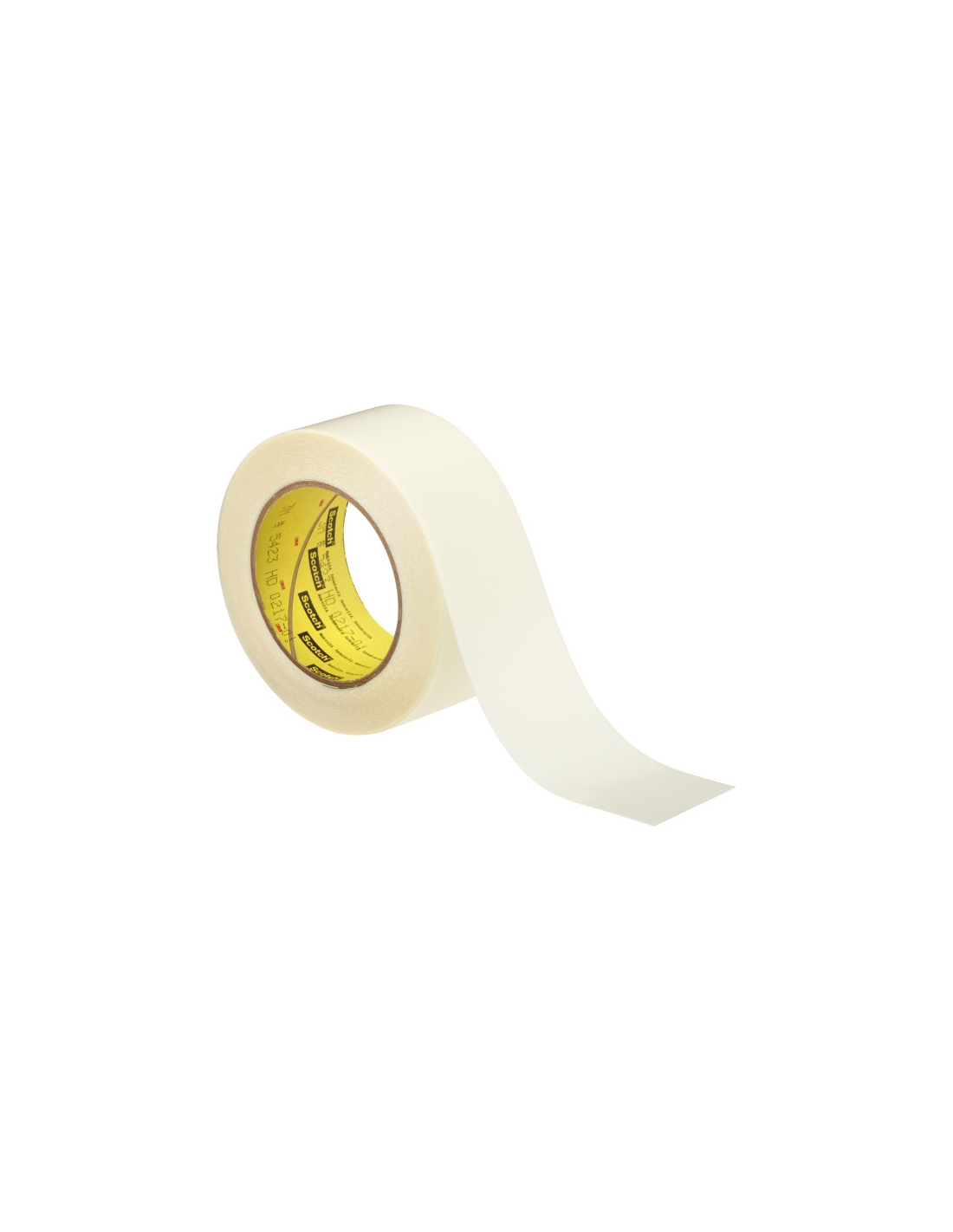

3M™ 5423: nastro UHMW-PE ad alta resistenza per protezione e scorrimento

Il 3M™ UHMW Polyethylene Tape 5423 è un nastro tecnico monoadesivo progettato per creare una superficie altamente resistente all'abrasione, particolarmente adatta ad applicazioni soggette a impatto, usura o scorrimento continuo.

Il prodotto utilizza un supporto in UHMW-PE, polietilene ad altissimo peso molecolare, abbinato a un adesivo in gomma che offre una buona presa iniziale per favorire l'adesione immediata alla superficie.

La variante proposta è traslucida, 508 mm x 16,5 m, con adesivo in gomma-resina secondo la configurazione commerciale indicata.

Il 5423 rappresenta inoltre la versione a maggiore spessore del 3M™ UHMW-PE Film Tape 5421, ed è progettato per offrire una durata prolungata come superficie protettiva nelle applicazioni più impegnative.

Caratteristiche principali

• Prodotto: 3M™ UHMW Polyethylene Tape 5423
• Formato commerciale: 508 mm x 16,5 m
• Colore: traslucido
• Supporto: film UHMW-PE, polietilene ad altissimo peso molecolare
• Adesivo: gomma secondo TDS; gomma-resina nella variante commerciale indicata
• Liner: presente
• Spessore supporto: 0,25 mm
• Spessore totale nastro: 0,30 mm
• Spessore liner: 0,09 mm
• Adesione peel a 180°: 3,9 N/cm a 23°C
• Resistenza alla trazione: 150 N/cm
• Allungamento a rottura: 520%
• Resistenza termica a lungo termine: da -34°C a +107°C
• Resistenza all'abrasione: elevata
• Coefficiente di attrito: molto basso
• Trasmissione del vapore acqueo: <0,50 g/100 in²/24 h
• Liner: facilita fustellatura e trasformazione in differenti forme e dimensioni
• Shelf life: 18 mesi dalla data di produzione nelle condizioni raccomandate.

Supporto in polietilene UHMW-PE

Il supporto del 3M™ 5423 è costituito da UHMW-PE Film, ovvero un film in polietilene ad altissimo peso molecolare.

Questo materiale combina resistenza all'abrasione e basso attrito, caratteristiche che rendono il nastro particolarmente interessante quando una superficie è sottoposta a contatto, sfregamento o movimento ripetuto.

Il 5423 utilizza un supporto relativamente spesso, progettato per offrire una vita utile prolungata come superficie protettiva nelle applicazioni caratterizzate da forte usura da impatto o scorrimento.

Elevata resistenza all'abrasione

La resistenza all'abrasione rappresenta una delle caratteristiche principali del 3M™ UHMW Polyethylene Tape 5423.

Nella scheda tecnica, 3M riporta che il nastro non ha mostrato evidenza di usura passante dopo 1.000 cicli di Taber Abrasion, utilizzando ruota CS-10 e carico da 1.000 g con applicazione su foglio di montaggio S-37.

3M indica inoltre che l'eccezionale resistenza all'abrasione permette al materiale di superare il PTFE e altri materiali in termini di durata nelle applicazioni di scorrimento.

Basso coefficiente di attrito

Il film UHMW-PE presenta un coefficiente di attrito particolarmente basso.

Secondo 3M, le sue caratteristiche di basso attrito sono superate soltanto dal PTFE.

Questa proprietà permette di utilizzare il nastro per creare superfici sulle quali materiali, componenti o prodotti possano scorrere più facilmente.

Utilizzabile dove la lubrificazione non è possibile

Il 3M™ 5423 può essere particolarmente utile nelle applicazioni nelle quali l'impiego di lubrificanti non è possibile a causa del rischio di contaminazione.

3M indica espressamente che il nastro UHMW-PE può essere utilizzato dove la lubrificazione non è possibile per motivi di contaminazione.

Il nastro permette infatti di sfruttare direttamente le caratteristiche di basso attrito della superficie in UHMW-PE.

Adesivo in gomma

La TDS identifica il sistema adesivo del 3M™ 5423 come Rubber, cioè adesivo in gomma.

3M evidenzia che l'adesivo offre una buona adesività iniziale, favorendo il fissaggio immediato del nastro alla superficie.

Per la variante commerciale 508 mm x 16,5 m hai indicato una formulazione in gomma-resina.

Spessore totale di 0,30 mm

Il supporto UHMW-PE presenta uno spessore nominale di:

0,25 mm, secondo ASTM D3652.

Lo spessore totale del nastro è:

0,30 mm, secondo ASTM D3652.

Il liner presenta invece uno spessore di:

0,09 mm.

Il maggiore spessore rappresenta una caratteristica importante del 5423 ed è funzionale alla sua destinazione come superficie protettiva per applicazioni impegnative.

Adesione

L'adesione peel a 180° riportata dalla scheda tecnica è:

3,9 N/cm a 23°C, secondo ASTM D3330.

Il test viene effettuato a una velocità di 304 mm/min.

Resistenza alla trazione

La resistenza nominale alla trazione è:

150 N/cm, secondo ASTM D3759.

Allungamento a rottura

Il 3M™ 5423 presenta un allungamento nominale a rottura particolarmente elevato:

520%, secondo ASTM D3759.

Resistenza termica

La TDS indica un intervallo di temperatura per applicazioni a lungo termine compreso tra:

-34°C e +107°C.

I valori sono riferiti a esposizioni di lungo periodo, indicate da 3M nell'ordine di giorni o settimane.

Bassa trasmissione del vapore acqueo

Tra le caratteristiche riportate da 3M figura anche un basso tasso di trasmissione del vapore acqueo, inferiore a:

0,50 g/100 in²/24 h.

Questa caratteristica completa il profilo prestazionale del film UHMW-PE.

Liner per fustellatura e converting

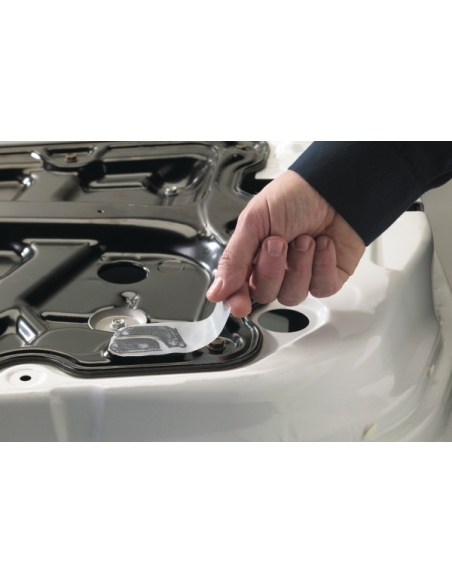

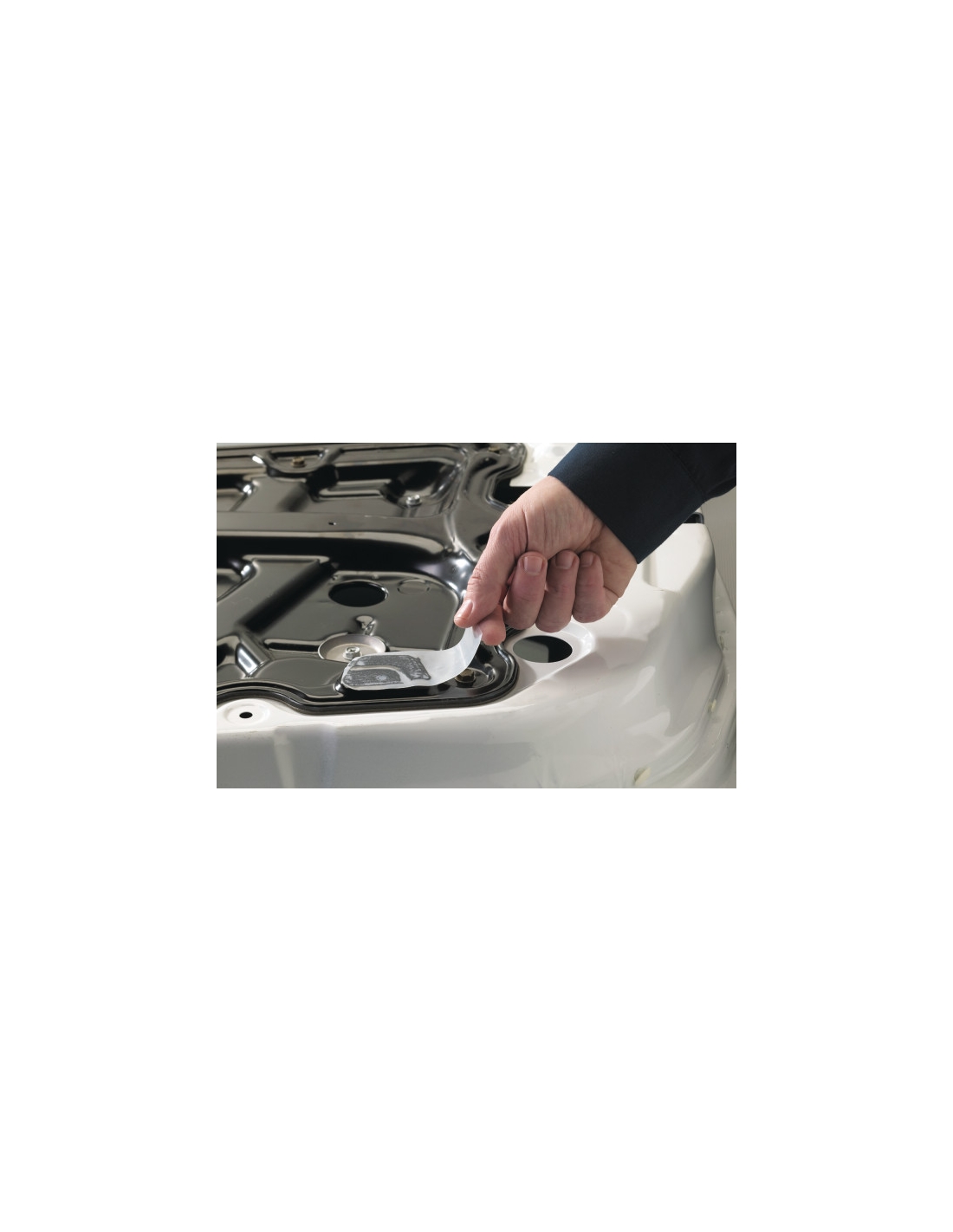

Il 3M™ UHMW Polyethylene Tape 5423 è dotato di liner.

3M evidenzia che la presenza del liner rende il prodotto particolarmente adatto a essere trasformato o fustellato in differenti lunghezze e forme.

Questa caratteristica assume particolare rilevanza per il formato largo da 508 mm, che può essere utilizzato come base per successive lavorazioni di converting.

Applicazioni consigliate

Riduzione di rumori tra parti differenti

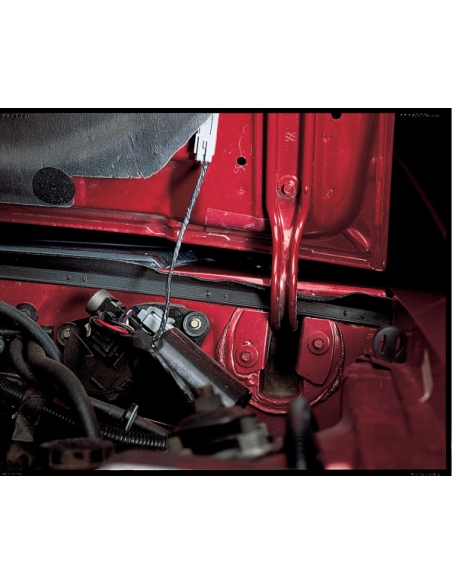

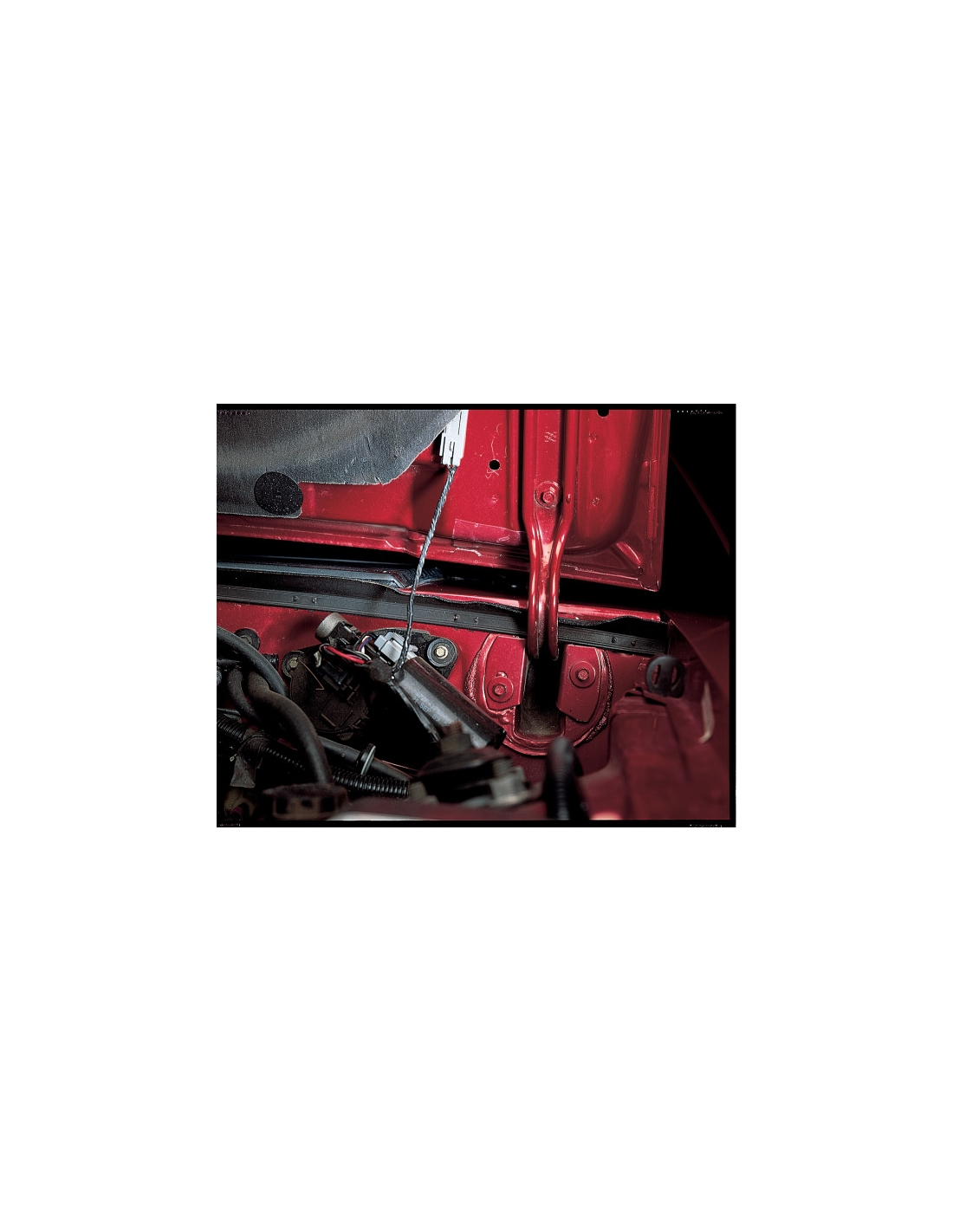

Il 3M™ 5423 può essere utilizzato per la riduzione del rumore tra componenti realizzati in materiali differenti.

Riduzione di cigolii e vibrazioni

La TDS indica l'impiego per ridurre cigolii, tintinnii e altri rumori generati dal movimento tra componenti.

Guide di trasporto

Il nastro può essere utilizzato per il rivestimento delle guide piane dei trasportatori, creando una superficie resistente all'abrasione e a basso attrito.

Rivestimento di serbatoi e contenitori

3M indica il prodotto anche per il rivestimento interno di tank e bin, cioè serbatoi e contenitori industriali.

Scivoli di scarico

Il 5423 può essere applicato per il rivestimento di scivoli di scarico, sfruttando la superficie scorrevole del polietilene UHMW.

Protezione di fogli di alluminio

Tra le applicazioni indicate figura la protezione di fogli di alluminio sulle presse per stretch forming.

Rivestimento di cabine di verniciatura

Il prodotto può essere utilizzato come liner per cabine di verniciatura (spray booths).

Cassetti e armadi

La superficie scorrevole può essere utilizzata per favorire il movimento di cassetti e armadi, riducendo l'attrito tra le superfici.

Formato 508 mm x 16,5 m

La variante proposta presenta una larghezza di 508 mm e una lunghezza di 16,5 m.

La larghezza da oltre mezzo metro rende questo formato particolarmente interessante per rivestimenti di superfici estese oppure come materiale di partenza per operazioni di taglio, sagomatura e fustellatura.

La TDS fornita riporta come lunghezza standard generale del prodotto 32,9 m; pertanto i 16,5 m devono essere considerati il formato commerciale specifico indicato per questa variante e non un dato ricavato dalla TDS.

Il prodotto visto dal punto di vista del processo

Il 3M™ UHMW Polyethylene Tape 5423 508 mm x 16,5 m è particolarmente interessante nei processi in cui una superficie è soggetta a usura, abrasione, impatto o scorrimento continuo.

Invece di utilizzare lubrificanti, il film UHMW-PE permette di creare direttamente una superficie caratterizzata da basso attrito e alta resistenza all'abrasione.

Il maggiore spessore del 5423 rispetto al 5421 è inoltre progettato per aumentare la durata della superficie protettiva nelle applicazioni più impegnative.

Converting e fustellatura

Il formato da 508 mm di larghezza risulta particolarmente interessante per le lavorazioni di converting.

Grazie alla presenza del liner, il materiale può essere valutato per la produzione di pezzi fustellati, strisce, sagome e protezioni adesive adattate alla geometria del componente.

Nella progettazione devono essere considerati lo spessore totale di 0,30 mm, l'elevato allungamento del film e le condizioni meccaniche dell'applicazione.

Considerazioni progettuali

La scelta del 3M™ 5423 deve considerare il tipo di superficie, il livello di abrasione, la pressione di contatto, il movimento relativo tra le parti, la temperatura di esercizio e la durata richiesta.

La TDS precisa che i valori tecnici riportati sono rappresentativi o tipici e non devono essere utilizzati come specifiche di prodotto. È quindi necessario verificare l'idoneità del nastro nelle condizioni effettive di utilizzo.

Perché scegliere 3M™ UHMW Polyethylene Tape 5423

Il 3M™ 5423 combina elevata resistenza all'abrasione, basso coefficiente di attrito, elevato allungamento e buona adesione iniziale.

La struttura più spessa rispetto al 5421 è progettata per aumentare la durata nelle applicazioni caratterizzate da forte usura da impatto o scorrimento.

La possibilità di utilizzarlo anche quando la lubrificazione non è praticabile e la presenza del liner per fustellatura e converting ne ampliano ulteriormente le possibilità di impiego industriale.

Supporto tecnico PFR

Nelle applicazioni antiabrasione è importante considerare non soltanto il livello di attrito, ma anche la tipologia di movimento, il materiale delle superfici, la temperatura e la durata prevista del rivestimento.

PFR può supportare nella selezione e nella trasformazione del nastro in funzione delle caratteristiche dello specifico processo produttivo.

Conservazione e shelf life

3M raccomanda di conservare il prodotto nella confezione originale, lontano dalla luce solare diretta, a una temperatura compresa tra 16°C e 27°C e con umidità relativa tra 40% e 60%.

Per ottenere le migliori prestazioni, il prodotto dovrebbe essere utilizzato entro 18 mesi dalla data di produzione.

FAQ SEO

Che cos'è il 3M™ UHMW Polyethylene Tape 5423?

È un nastro tecnico con supporto in polietilene UHMW-PE e adesivo in gomma, progettato per creare una superficie ad elevata resistenza all'abrasione nelle applicazioni soggette a impatto, usura o scorrimento.

Qual è il formato di questa variante?

La variante proposta è 508 mm x 16,5 m, traslucida.

Il 3M™ 5423 è trasparente?

La TDS definisce ufficialmente il colore come Translucent, quindi traslucido. Per questo è più corretto utilizzare “traslucido” nella scheda tecnica rispetto a “trasparente”.

Quale adesivo utilizza?

La TDS 3M indica un adesivo in gomma. Per questa variante commerciale è stata indicata una formulazione in gomma-resina.

Qual è lo spessore totale?

Lo spessore totale nominale del nastro è 0,30 mm, con supporto UHMW-PE da 0,25 mm e liner da 0,09 mm.

È resistente all'abrasione?

Sì. L'elevata resistenza all'abrasione è una delle principali caratteristiche del 5423. Nel test riportato da 3M, il nastro non ha mostrato usura passante dopo 1.000 cicli di Taber Abrasion nelle condizioni specificate.

Ha un basso coefficiente di attrito?

Sì. 3M indica che le caratteristiche di basso attrito dell'UHMW-PE sono superate soltanto dal PTFE.

Può sostituire la lubrificazione?

3M indica che il nastro può essere utilizzato in applicazioni nelle quali la lubrificazione non è possibile a causa del rischio di contaminazione.

Qual è l'adesione?

L'adesione peel a 180° è pari a 3,9 N/cm a 23°C, secondo ASTM D3330.

Qual è la resistenza alla trazione?

La resistenza nominale alla trazione è 150 N/cm, secondo ASTM D3759.

Qual è l'allungamento a rottura?

L'allungamento nominale a rottura è 520%.

A quali temperature resiste?

La TDS riporta un intervallo di resistenza termica a lungo termine compreso tra -34°C e +107°C.

È adatto alla fustellatura?

Sì. 3M specifica che la presenza del liner rende il prodotto ideale per la trasformazione e la fustellatura in differenti lunghezze e forme.

Qual è la shelf life?

Per le migliori prestazioni, 3M raccomanda di utilizzare il prodotto entro 18 mesi dalla data di produzione, rispettando le condizioni di conservazione indicate.
