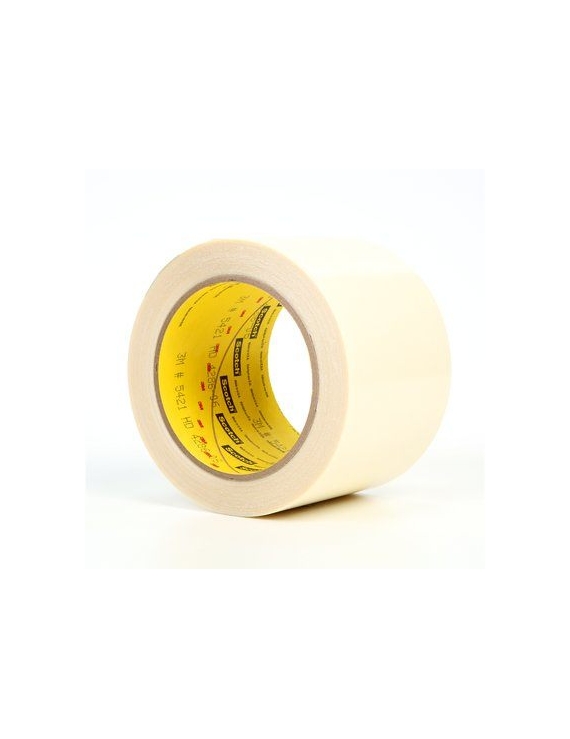

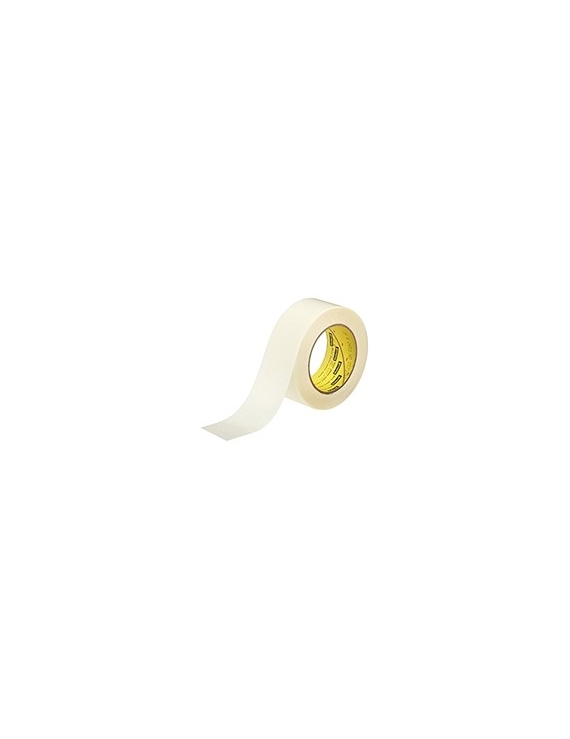

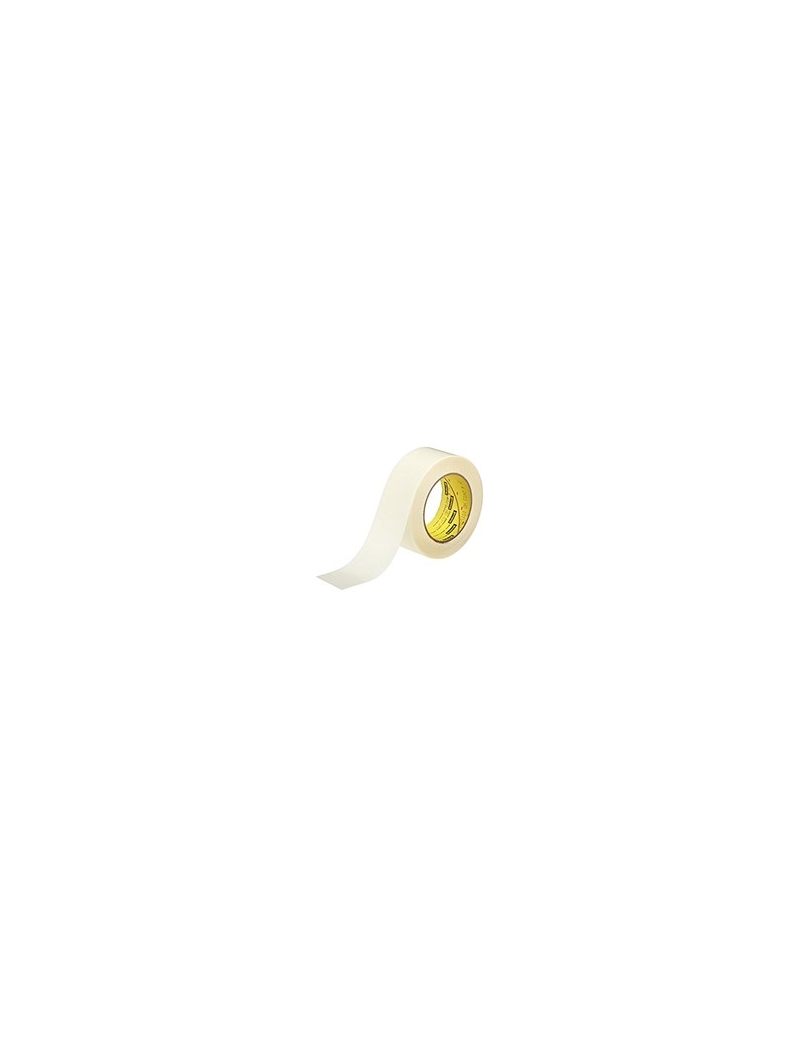

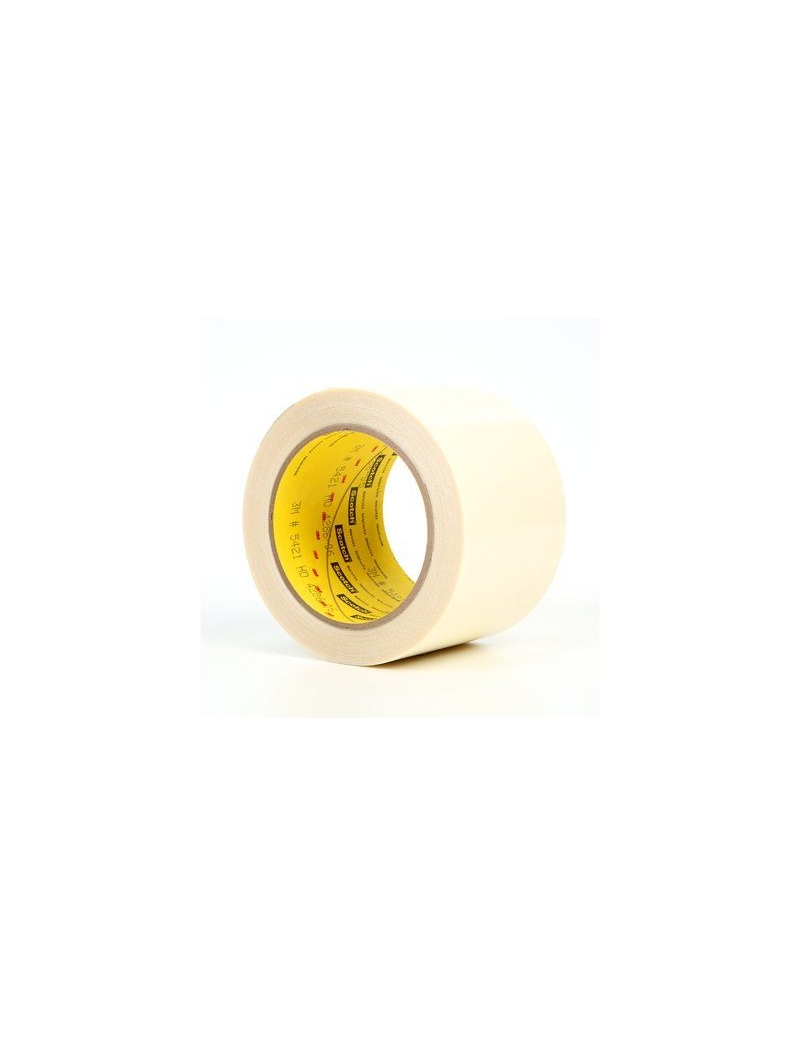

3M™ 5421: nastro UHMW-PE sottile per protezione, antiabrasione e scorrimento

Il 3M™ UHMW Polyethylene Tape 5421 è un nastro tecnico monoadesivo progettato per creare una superficie protettiva resistente all'abrasione, particolarmente indicata nelle applicazioni caratterizzate da impatto, usura o scorrimento.

Il prodotto utilizza un supporto in UHMW-PE Film (Ultra-High Molecular Weight Polyethylene), cioè polietilene ad altissimo peso molecolare, rivestito con un adesivo in gomma che offre una buona presa iniziale e favorisce l'adesione immediata alla superficie.

La variante proposta presenta un formato commerciale di 102 mm x 16,5 m e un aspetto traslucido.

Il 5421 rappresenta la versione più sottile del 3M™ UHMW-PE Film Tape 5423, offrendo quindi le caratteristiche superficiali tipiche dell'UHMW-PE con uno spessore totale più contenuto.

Caratteristiche principali

• Prodotto: 3M™ UHMW Polyethylene Tape 5421
• Formato commerciale: 102 mm x 16,5 m
• Colore: traslucido
• Supporto: film UHMW-PE – polietilene ad altissimo peso molecolare
• Adesivo: gomma secondo TDS; gomma-resina nella variante commerciale indicata
• Spessore supporto: 0,13 mm
• Spessore totale: 0,17 mm
• Spessore liner: 0,09 mm
• Adesione peel a 180°: 3,7 N/cm a 23°C
• Resistenza alla trazione: 79,6 N/cm
• Allungamento a rottura: 440%
• Resistenza termica a lungo termine: fino a +107°C
• Temperatura minima a lungo termine: -34°C
• Trasmissione del vapore acqueo: <0,50 g/100 in²/24 h
• Resistenza all'abrasione: elevata
• Coefficiente di attrito: molto basso
• Liner: adatto a lavorazioni di converting e fustellatura
• Shelf life: 18 mesi dalla data di produzione nelle condizioni raccomandate.

Supporto in polietilene UHMW-PE

Il supporto del 3M™ 5421 è costituito da un film in UHMW-PE, acronimo di Ultra-High Molecular Weight Polyethylene.

Questo materiale è utilizzato per creare superfici caratterizzate da un'interessante combinazione di resistenza all'abrasione e basso coefficiente di attrito.

Il supporto presenta uno spessore nominale di 0,13 mm, mentre l'intera struttura adesiva raggiunge uno spessore di 0,17 mm.

Elevata resistenza all'abrasione

La resistenza all'abrasione è una delle caratteristiche centrali del 3M™ UHMW Polyethylene Tape 5421.

Nella prova riportata a pagina 1 della TDS, il nastro non ha mostrato usura passante dopo 1.000 cicli di Taber Abrasion, utilizzando una ruota CS-10 e un carico di 1.000 g, con il prodotto applicato su un foglio di montaggio S-37.

3M indica inoltre che l'elevata resistenza all'abrasione permette all'UHMW-PE di superare il PTFE e altri materiali in termini di durata nelle applicazioni di scorrimento.

Basso coefficiente di attrito

Il film UHMW-PE presenta un coefficiente di attrito molto basso.

Secondo 3M, le sue caratteristiche di basso attrito sono superate soltanto dal PTFE.

Questa proprietà rende il prodotto particolarmente interessante per superfici sulle quali componenti, materiali o prodotti devono muoversi e scorrere ripetutamente.

Utilizzo senza lubrificanti

Il 3M™ 5421 può essere utilizzato in applicazioni nelle quali la lubrificazione tradizionale non risulta praticabile a causa del rischio di contaminazione.

3M indica espressamente che il nastro UHMW-PE può essere utilizzato quando la lubrificazione non è possibile per motivi di contaminazione.

Il film consente infatti di sfruttare direttamente le proprietà di basso attrito dell'UHMW-PE.

Adesivo in gomma

La scheda tecnica 3M identifica il sistema adesivo come Rubber, cioè adesivo in gomma.

L'adesivo offre una buona adesività iniziale, favorendo il fissaggio immediato del materiale alla superficie.

Per la specifica variante commerciale 102 mm x 16,5 m, il dato fornito è adesivo in gomma-resina.

Spessore totale di 0,17 mm

Il supporto in UHMW-PE presenta uno spessore nominale di:

0,13 mm, secondo ASTM D3652.

Lo spessore totale del nastro è:

0,17 mm, secondo ASTM D3652.

Il liner presenta invece uno spessore di:

0,09 mm.

Rispetto al 3M™ 5423, il 5421 è espressamente indicato da 3M come la versione più sottile, caratteristica che permette di ottenere una superficie protettiva con un ingombro più contenuto.

Adesione

L'adesione peel a 180° riportata nella TDS è:

3,7 N/cm a 23°C, secondo ASTM D3330.

Il test viene effettuato a una velocità di 304 mm/min.

Resistenza alla trazione

La resistenza nominale alla trazione è:

79,6 N/cm, secondo ASTM D3759.

Allungamento a rottura

Il 3M™ UHMW Polyethylene Tape 5421 presenta un allungamento nominale a rottura del:

440%, secondo ASTM D3759.

Resistenza alle temperature

La documentazione tecnica 3M riporta un intervallo di temperatura a lungo termine compreso tra:

-34°C e +107°C.

I valori si riferiscono a esposizioni prolungate, nell'ordine di giorni o settimane.

Bassa trasmissione del vapore acqueo

Il 3M™ 5421 presenta un basso tasso di trasmissione del vapore acqueo, con un valore riportato inferiore a:

0,50 g/100 in²/24 h.

Liner per converting e fustellatura

Il prodotto è dotato di liner, caratteristica che ne facilita la trasformazione industriale.

3M specifica che la presenza del liner rende il materiale particolarmente indicato per essere lavorato o fustellato in differenti lunghezze e forme.

Il formato da 102 mm può quindi essere utilizzato direttamente oppure trasformato in strisce, sagome e componenti adesivi specifici.

Applicazioni consigliate

Riduzione del rumore

Il 3M™ 5421 può essere utilizzato per la riduzione del rumore tra componenti realizzati in materiali differenti.

Riduzione di cigolii e vibrazioni

Il prodotto è indicato per ridurre cigolii, tintinnii e altri rumori provocati dal movimento relativo tra componenti.

Guide di trasporto

Tra le applicazioni riportate da 3M figura il rivestimento delle guide piane dei trasportatori.

La superficie in UHMW-PE permette di combinare protezione dall'abrasione e basso attrito.

Rivestimento di serbatoi e contenitori

Il nastro può essere utilizzato come rivestimento di tank e bin, cioè serbatoi e contenitori industriali.

Scivoli di scarico

3M indica il prodotto anche per il rivestimento di scivoli di scarico, dove una superficie scorrevole può facilitare il movimento del materiale.

Protezione di fogli di alluminio

Tra gli esempi applicativi figura la protezione di fogli di alluminio nelle presse per stretch forming.

Rivestimento di cabine di verniciatura

Il 5421 può essere impiegato come liner per cabine di verniciatura (spray booths).

Scorrimento di cassetti e armadi

La superficie scorrevole può essere utilizzata per facilitare il movimento di cassetti e armadi, riducendo l'attrito tra le parti.

Formato 102 mm x 16,5 m

La variante proposta presenta una larghezza di 102 mm e una lunghezza di 16,5 m.

La larghezza da 102 mm permette di rivestire superfici relativamente ampie oppure di ricavare elementi adesivi mediante operazioni di taglio e fustellatura.

La TDS 3M riporta una lunghezza standard del rotolo di 32,9 m (36 yd). Di conseguenza, il formato 102 mm x 16,5 m viene trattato come formato commerciale della specifica variante e non come dimensione dichiarata nella scheda tecnica.

Il prodotto visto dal punto di vista del processo

Il 3M™ UHMW Polyethylene Tape 5421 102 mm x 16,5 m è particolarmente interessante quando l'obiettivo è proteggere una superficie soggetta a sfregamento, scorrimento, impatto o usura senza introdurre uno spessore eccessivo.

La combinazione tra UHMW-PE e adesivo consente di applicare direttamente sulla superficie uno strato caratterizzato da basso attrito ed elevata resistenza all'abrasione.

Rispetto al 5423, il 5421 offre una struttura più sottile, rendendolo adatto alle applicazioni nelle quali è importante contenere maggiormente lo spessore del rivestimento.

Converting e fustellatura

Il 3M™ 5421 può essere utilizzato come materiale di partenza per operazioni di converting.

Grazie alla presenza del liner, 3M lo indica come adatto alla fustellatura e alla trasformazione in differenti forme e lunghezze.

È quindi possibile valutarne l'impiego per realizzare strisce, sagome protettive e componenti adesivi destinati a specifiche aree soggette a usura.

Considerazioni progettuali

La scelta del 3M™ 5421 deve considerare il tipo di superficie, il livello di abrasione, la frequenza dello scorrimento, le sollecitazioni meccaniche, la temperatura e la durata richiesta.

3M specifica che i valori tecnici riportati nella scheda sono rappresentativi o tipici e non devono essere utilizzati come specifiche di prodotto. L'utilizzatore deve quindi verificare l'idoneità del materiale nelle effettive condizioni applicative.

Perché scegliere 3M™ UHMW Polyethylene Tape 5421

Il 3M™ 5421 combina elevata resistenza all'abrasione, basso coefficiente di attrito, buona adesività iniziale e spessore relativamente contenuto.

Può essere utilizzato dove la lubrificazione non è possibile a causa del rischio di contaminazione e, grazie al liner, può essere trasformato mediante taglio o fustellatura.

La resistenza termica a lungo termine da -34°C a +107°C e l'elevato allungamento del 440% completano le caratteristiche tecniche del prodotto.

Supporto tecnico PFR

La selezione di un nastro antiabrasione deve considerare il tipo di movimento tra le superfici, il livello di attrito, la temperatura di esercizio, lo spessore disponibile e le condizioni meccaniche del processo.

PFR può supportare nella selezione e nella trasformazione del materiale in funzione delle esigenze della specifica applicazione industriale.

Conservazione e shelf life

3M raccomanda di conservare il prodotto nella confezione originale, lontano dalla luce solare diretta, a una temperatura compresa tra 16°C e 27°C e con umidità relativa tra 40% e 60%.

Per ottenere le migliori prestazioni, il prodotto dovrebbe essere utilizzato entro 18 mesi dalla data di produzione.

La scheda tecnica specifica inoltre che il prodotto è fabbricato nell'ambito di un sistema qualità 3M registrato secondo ISO 9001; questo non equivale a dichiarare il singolo nastro come “certificato ISO 9001”.

FAQ SEO

Che cos'è il 3M™ UHMW Polyethylene Tape 5421?

È un nastro tecnico con supporto in polietilene UHMW-PE e adesivo in gomma, progettato per creare una superficie resistente all'abrasione e caratterizzata da basso attrito.

Qual è il formato di questa variante?

La variante proposta è 102 mm x 16,5 m, traslucida.

Il 3M™ 5421 è trasparente?

Il dato commerciale fornito è trasparente; la TDS 3M definisce tecnicamente il colore/aspetto del prodotto come Translucent, quindi traslucido.

Quale adesivo utilizza?

La TDS indica un adesivo in gomma. Per questa specifica variante commerciale è stato indicato adesivo in gomma-resina.

Qual è lo spessore del 3M™ 5421?

Il supporto UHMW-PE presenta uno spessore di 0,13 mm, mentre lo spessore totale del nastro è 0,17 mm.

Qual è la differenza tra 3M™ 5421 e 3M™ 5423?

3M definisce il 5421 come la versione più sottile del 5423. Il 5421 presenta uno spessore totale di 0,17 mm.

È resistente all'abrasione?

Sì. Nel test riportato da 3M, il nastro non ha mostrato usura passante dopo 1.000 cicli di Taber Abrasion, nelle condizioni di prova specificate.

Ha un basso coefficiente di attrito?

Sì. Secondo 3M, le caratteristiche di basso attrito dell'UHMW-PE sono superate soltanto dal PTFE.

Può essere utilizzato senza lubrificanti?

Sì. 3M indica il prodotto anche per applicazioni nelle quali la lubrificazione non è possibile a causa del rischio di contaminazione.

Qual è l'adesione?

L'adesione peel a 180° è 3,7 N/cm a 23°C, secondo ASTM D3330.

Qual è la resistenza alla trazione?

La resistenza nominale alla trazione è 79,6 N/cm, secondo ASTM D3759.

Qual è l'allungamento a rottura?

L'allungamento nominale a rottura è 440%.

A quali temperature resiste?

La TDS riporta una resistenza termica a lungo termine compresa tra -34°C e +107°C.

È adatto alla fustellatura?

Sì. La presenza del liner rende il prodotto indicato per essere trasformato o fustellato in differenti forme e dimensioni.

Qual è la shelf life?

3M raccomanda di utilizzare il prodotto entro 18 mesi dalla data di produzione, rispettando le condizioni di conservazione indicate.
